（六）晶闸管（可控硅）
   1．晶闸管的特点

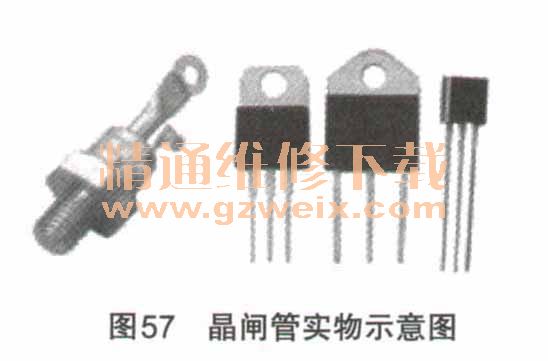

    晶闸管也称可控硅，是一种能够像闸门一样控制电流大小的半导体器件。因此，晶闸管主要是作为开关应用在供电回路或保护电路中。晶闸管有单向晶闸管（SCR）、双向晶闸管（TRIAC）、可关断晶闸管（GOT）、温控晶闸管、光控晶闸管和逆导晶闸管等多种。常见的晶闸管实物如图57所示。由于电冰箱电脑板仅采用双向晶闸管，所以本书仅介绍双向晶闸管的相关知识。

    2．双向晶闸管
    双向晶闸管也叫双向可控硅，它的英文缩写是TRIAC。由于双向晶闸管具有成本低、效率高、性能可靠等优点，所以被广泛应用在交流调压、电动机调速、灯光控制等电路中：双向晶闸管的实物外形和单向晶闸管基本相同。
   （1）构成和特点
双向晶闸管是两个单向晶闸管反向并联，所以它具有双向导通性能，即只要控制极G输入触发电流后，无论T1、T2间的电压方向如何，它都能够导通。它的等效电路和符号如图58所示。

    提示：
    由于双向晶闸管的触发电流较大，所以应采用RX1挡进行触发，而采用其他档位时很难将其触发导通。
    参见图59，将指针型万用表置于Rx1挡，任意测双向晶闸管两个引脚的阻值，当一组的阻值为几十欧姆时，说明这两个引脚为G极和T1极，剩下的引脚为T2极。随后，假设T1和G极中的任意一脚为T1，将黑表笔接T1，红表笔接T2极，此时的阻值应为无穷大，用表笔瞬间短接T2、G极，如果阻值由无穷大变为几十欧姆，说明晶闸管被触发并维持导通。调换表笔重复上述操作，结果相同时，说明假定的引脚正确。若调换表笔操作时，阻值仅能在瞬间显示几十欧姆，说明晶闸管不能维持导通，假定的G极实际为T1，而假定的T1极为G极。

（七）变压器

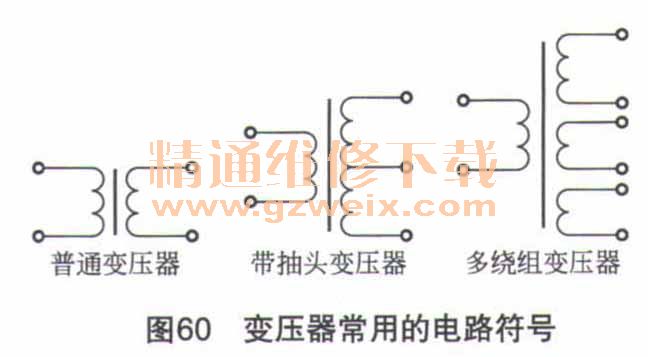

    变压器是利用线圈互感的原理制成的电子元器件，广泛应用在各个领域的电子产品内。变压器的主要功能有电压变换、阻抗变换、隔离藕合、稳压（磁饱和变压器）等多种。电冰箱电脑板主要应用的是电源变压器和开关变压器两种。变压器在电路中常用T、B或TR等字母表示。变压器常用的电路符号如图60所示。

    1．电源变压器

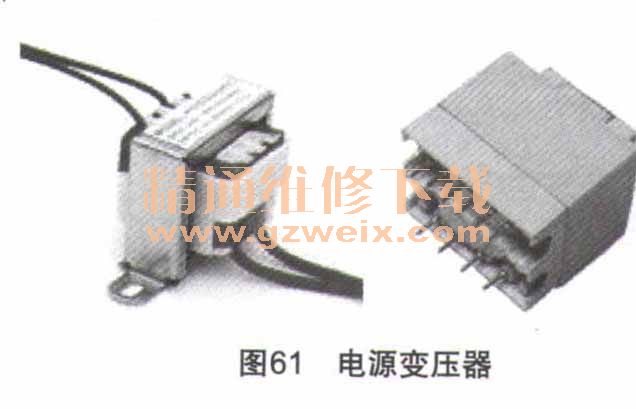

    电源变压器就是将市电电压进行降压的变压器，典型的电源变压器如图61所示。

   （1）阻值的检测

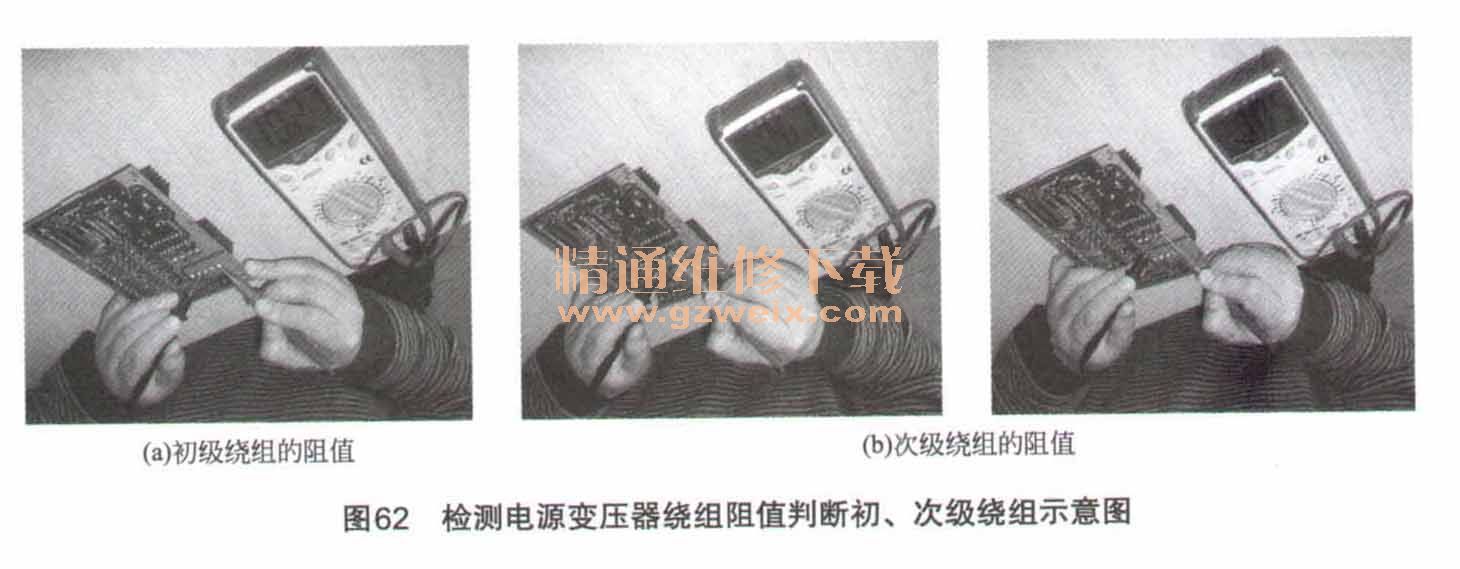

    因普通的电源变压器多为降压型变压器，所以它的初级绕组因输入电压高、电流小，漆包线的匝数多且线径细，使得它的直流电阻较大。而次级绕组虽然输出电压低，但电流大，所以次级绕组的漆包线的线径较粗且匝数少，使得阻值较小，如图62所示。

    提示：测量过程中，若某个绕组的电阻值为无穷大，则说明此绕组一有断路性故障；若阻值小，则说明有短路现象。
    方法与技巧：
  许多电源变压器的初级绕组与接线端子之间安装了过热熔断器。一旦市电升高或负载过流引起变压器过热时该熔断器会过热熔断，产生初级绕组开路的故障。此时可小心地拆开初级绕组，就可发现该熔断器。更换后就可修复变压器，应急修理时也可用导线短接。
   （2）空载电压的检测
为16V电源变压器的初级绕组输入220V市电电压，用万用表交流20V交流电压挡就可以测变压器次级绕组输出的空载电压值，如图63所示。

    提示：
  空载电压与标称值的允许误差范围一般为：高压绕组≤±10%，低压绕组≤±5%，带中心抽头的两组对称绕组的电压差应≤±2%。另外，若通电不久，变压器的温度就快速升高，则说明次级绕组短路。

    2.开关变压器

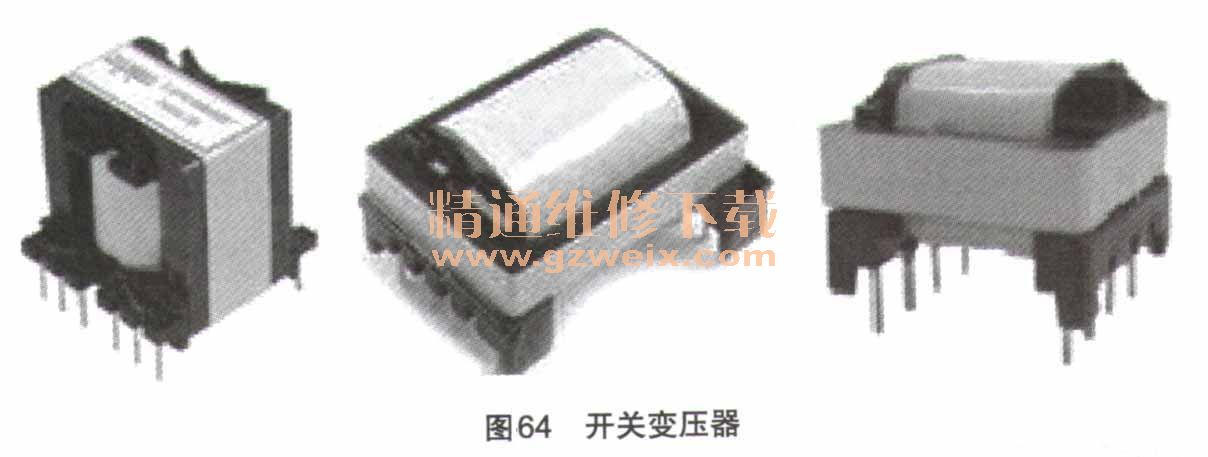

    开关变压器主要应用在开关电源内，典型的开关变压器如图64所示。

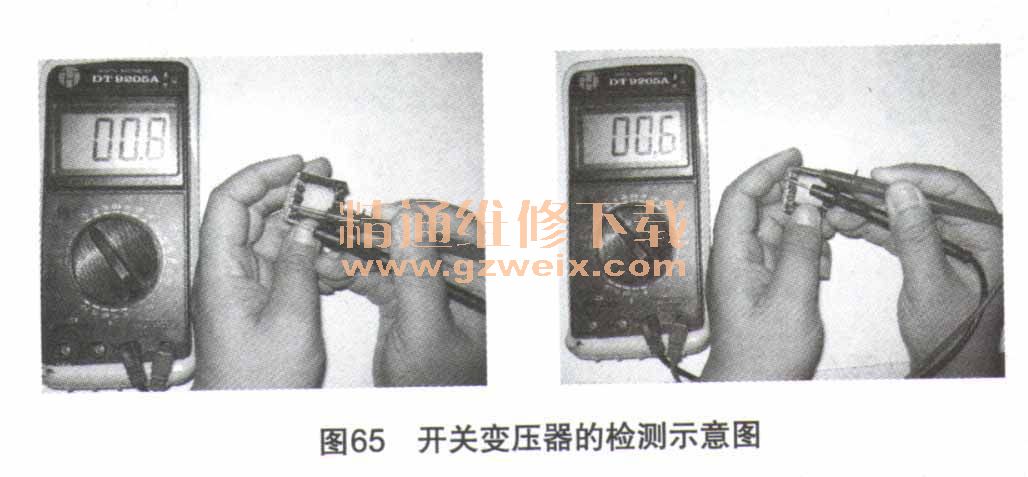

    参见图65，用万用表二极管挡测开关变压器侮个绕组的阻值，正常时阻值较小。若阻值过大或无穷大，说明绕组开路；若阻值时大时小，说明绕组接触不良。

    提示：
    开关变压器的故障率较低，但有时也会出现绕组匝间短路或绕组引脚根部漆包线开路的现象。
    方法与技巧：由于用万用表很难确认绕组匝间短路，所以最好采用同型号的高频变压器代换检查；引脚根部的铜线开路时，多会导致开关电源没有一种电压输出，这种情况可直接更换或拆开变压器后接好开路的部位。
