11．电容的更换
    代换电容时主要注意三个方面：第一个是类别，若损坏的是0.33μF涤纶电容，维修时就不能用0.33μF的电解电容更换；第二个是容量，若损坏的是4.7μF的电容，维修时就不能用2.2μF的电容更换，也最好不要用容量太大的电容更换，不过，原则上电源滤波电容可以用容量大些的电容更换，这样不仅可排除故障，而且滤波效果会更好；第二个是耐压，若损坏的是耐压为50V的电容，维修时不要用耐压低于50V的电容更换，轻则会导致更换的电容过压损坏，重则会导致其他元件损坏。
    维修时若没有相同的电容更换，也可以采用串联、并联的方法进行代换，如需要更换100μF/25V电容，可用两只220μF/16V电容串联后代换，一也可以用2只47μF/25V电容并联代换。
    注意：由于MKPH电容具有高频特性好、过流和自愈能为强的优点，其最大的工作温度可达到105℃，所以不能采用普通的电容更换，以免产生新故障。

（三）二极管
    二极管（diode）也叫晶体二极管，它是利用硅、锗、砷化稼等半导体制成的，是应用最广泛的电子元器件之一。电冰箱使用的二极管主要整流二极管、开关二极管、发光二极管、稳压二极管、双向二极管。

    1．整流二极管
   （1）整流二极管的识别

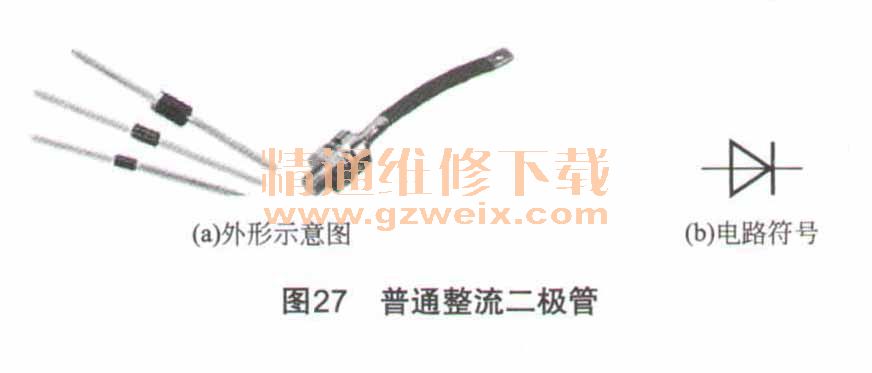

    整流二极管是利用二极管的单向导电性来工作的，有两个管脚，它根据功率大小有塑料封装和金属封装两种结构，如图27所示。普通整流二极管多用于低频整流，典型的塑料封装普通二极管有I N4001～I N4007（IA）、1N5401～1N5408（3A）等二极管。

   （2）整流二极管的检测
    检测普通整流二极管时可以用指针万用表的电阻挡完成，也可以用数字万用表的二极管挡完成。测量方法有在路测量和非在路测量两种方法。在路测量就是在电路板上直接对它进行测量，判断它是否正常的方法；非在路测量就是将被测二极管从电路板上取下或悬空一个管脚后进行测量，判断它是否正常的方法。
    ①在路测量怀疑电路板上的普通整流二极管异常时，可首先采用在路测量的方法进行检测。

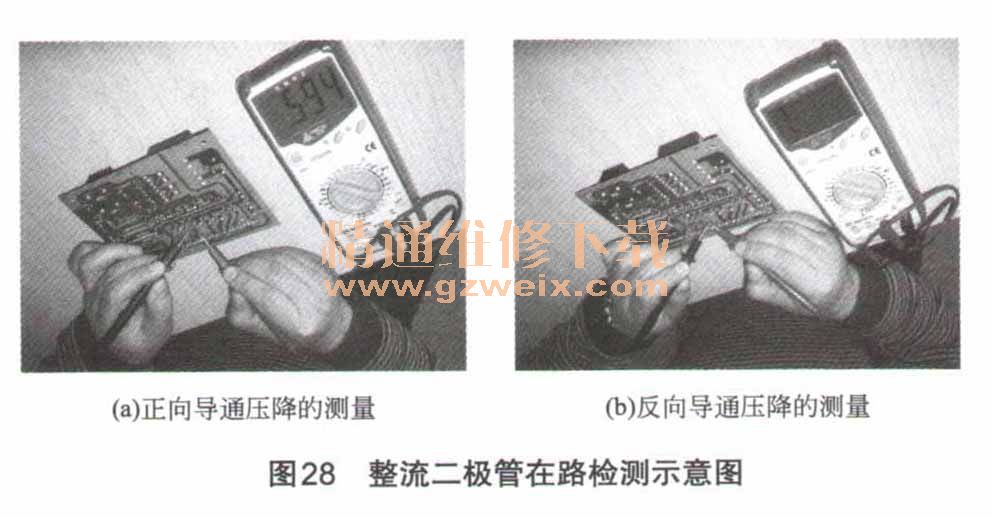

    使用数字万用表在路检测二极管时，应采用PN结压降测量挡，测试过程如图28所示。

    红表笔接二极管的正极，黑表笔接二极管的负极，正向导通压降值为0.56左右，调换表笔后，数值为    1，表明反向导通压降为无穷大，说明被测极管正常：若正向导通压降值大，说明二极管导通性能差；若反向导通压降值小，说明二极管漏电或击穿。
    提示：
    使用指针万用表检测时，应将万用表置于Rx1挡，所测的正向电阻的阻值应为15 Ω左右，而反向电阻的阻值应为无穷大。若正向电阻的阻值过大，说明该二极管导通电阻大或开路；若反向电阻的阻值过小或为0，说明该二极管漏电或击穿。
    注意：
    若被测量的元件两端并联了小阻值元件，就会导致测量结果不准确，即测量数据低于标称值。因此，怀疑二极管漏电时，需要采用非在路测量法对其进行复测，确认它是否漏电。

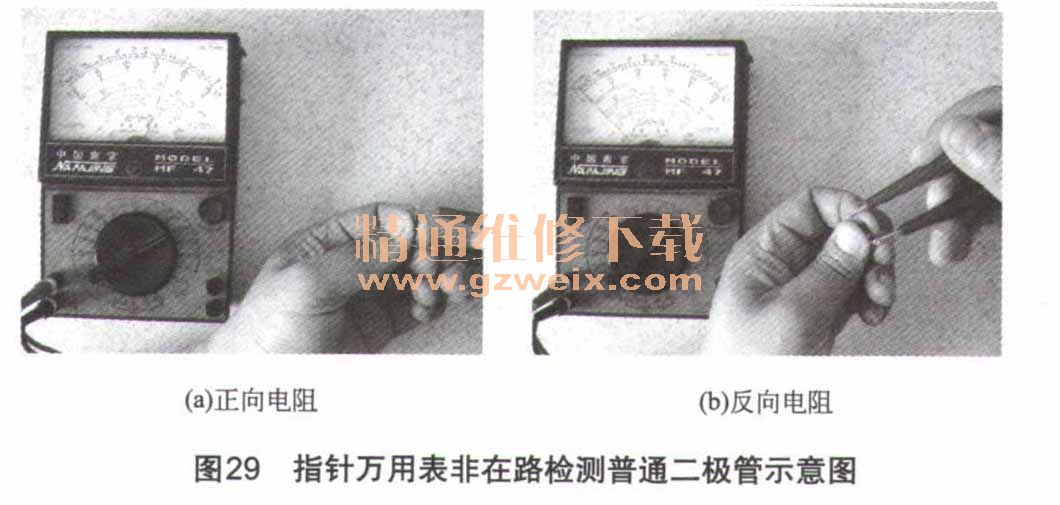

       ②非在路测量若在路测量后怀疑被测二极管或新购买二极管时，则需要进行非在路测量，如图29所示。

    使用指针万用表侧量首先，将万用表置于Rx 1k档，用黑表笔接二极管RM 11的正极、红表笔接它的负极，所测得正向电阻的阻值为7kΩ左右。随后，将万用表置于R x 10k档，调换表笔测量它的反向电阻的阻值为无穷大。若正向电阻的阻值过大或为无穷大，说明该二极管导通电阻大或开路；若反向电阻的阻值过小或为0，说明该二极管漏电或击穿。
    提示：若二极管表面的负极标记不清晰时，也可以通过测量确认正、负极，先用红、黑色表笔任意测量二极管两个管脚脚间的阻值，出现阻值较小的一次时，说明黑表笔接的是正极。

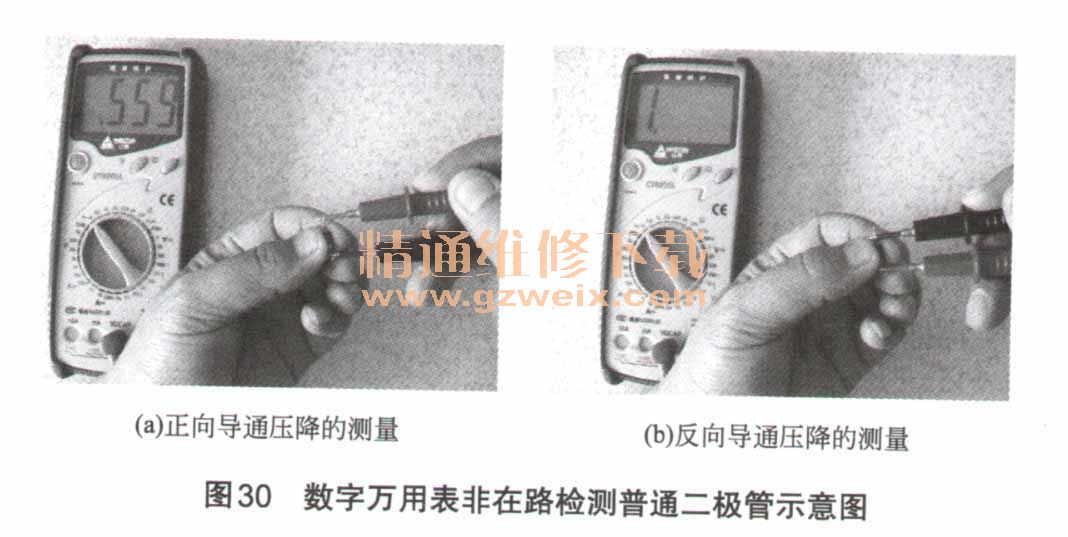

    使用数字万用表测量参见图30，采用数字万用表非在路测量二极管的正向导通压降时，显示数值为0.55左右，调换表笔后，显示的数值为1，否则说明二极管可能损坏。

    提示：
    若二极管表面的标记不清晰时，也可以通过测量来确认正、负极，先用红、黑色表笔任意测量二极管两个管脚脚间的阻值，出现阻值较小的一次时，说明红表笔接的是正极。
    2．开关二极管

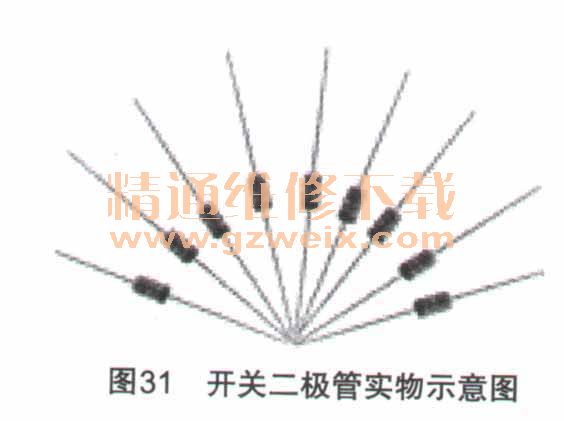

   开关二极管也是利用其单向导电特性来实现开关控制功能的，它导通时相当于开关接通，截止时相当于开关断开，目前应用的开关二极管最常见的是1 N4148 、1N4448。它的实物外形如图31所示，而电路符号和普通二极管相同。

    开关二极管的检测方法与整流二极管相同，不再介绍。

    3.整流桥堆
   （1）整流桥堆的识别

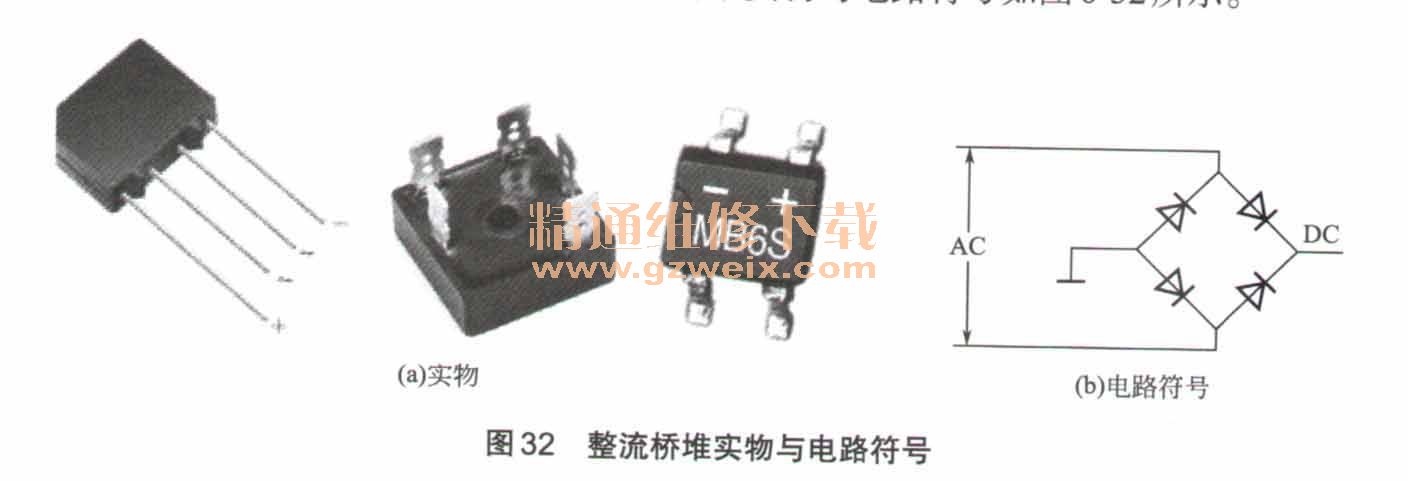

    整流桥堆是由两个或四个二极管构成的整流组件，其中两个二极管构成的半桥整流桥堆，4个二极管构成的是全桥整流堆。每种整流堆按功率大小可分为小功率整流堆、中功率整流堆和大功率整流堆三类；按外形结构可分为方形、扁形和圆形三大类；按焊接方式分有插入式和贴面式两类。电冰箱使用的整流桥堆实物与电路符号如图32所示。

      （2）整流桥堆的检测

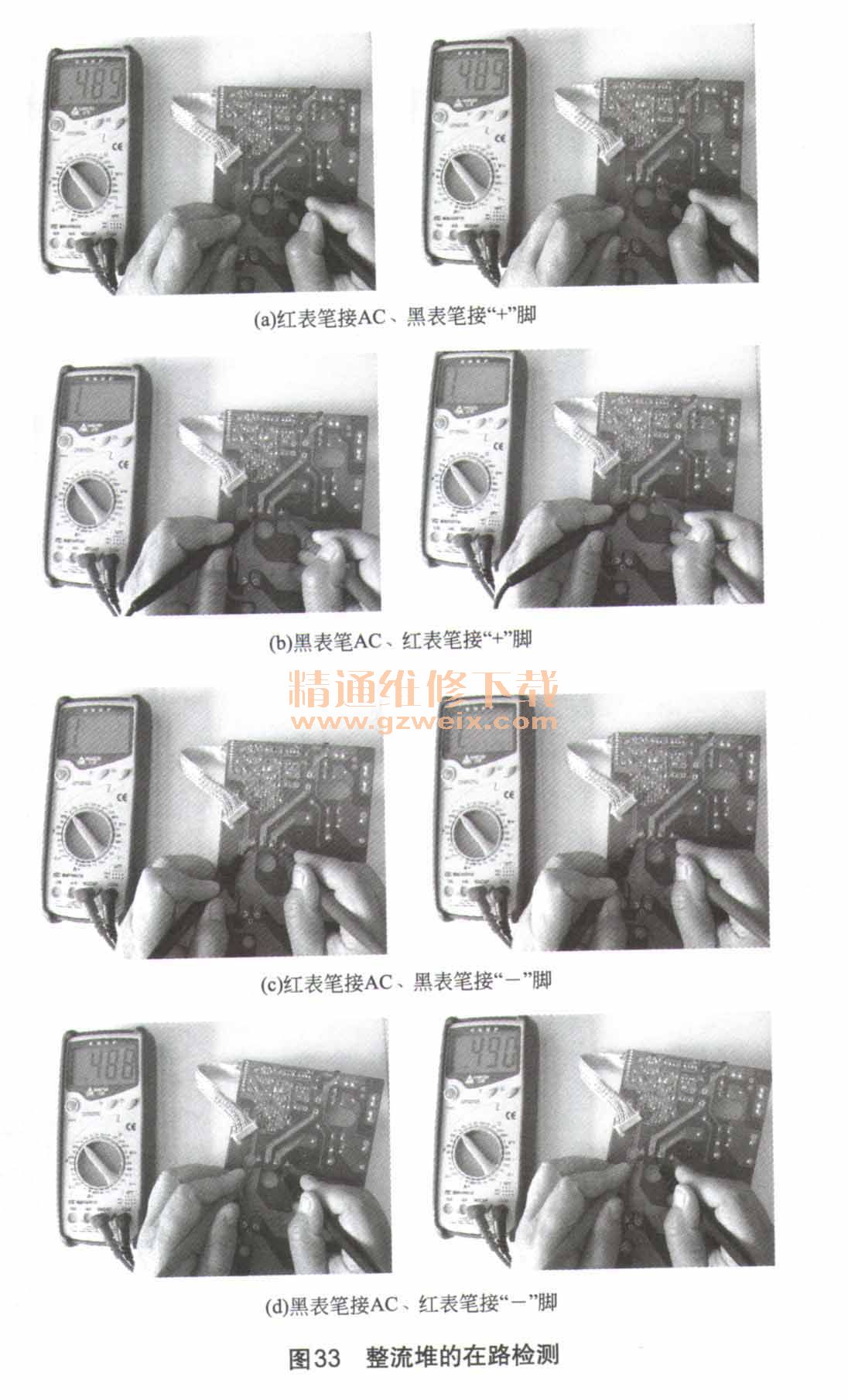

    由于半桥整流堆和全桥整流堆是由二极管构成的，所以可通过检测每只二极管的正、反向阻值来判断它是否正常。下面以D15SB60型全桥整流堆为例介绍整流堆的检测方法。该整流堆的每个二极管的在路测量时的导通压降如图33所示。

    提示：在路判断整流堆异常或购买整流堆时，需要对整流堆进行非在路检测。
    4．稳压二极管
   （1）识别

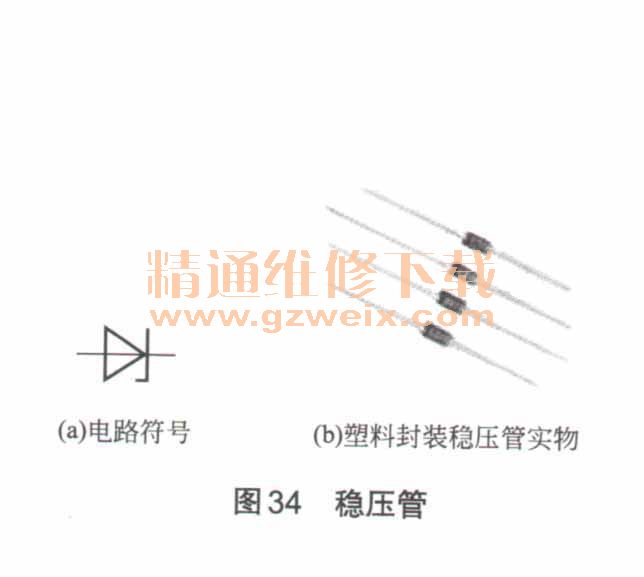

    稳压二极管又称齐纳二极管，简称稳压管，它是利用二极管的反向击穿特性来工作的。稳压管常用于基准电压形成电路和保护电路。稳压管也有塑料封装和金属封装两种结构。塑料封装的稳压管采用2管脚结构，而金属封装的稳压管有2管脚封装和3管脚封装结构两种。目前，稳压管多采用塑料封装，而几乎不采用金属封装。稳压管的电路符号和常见的塑料封装的稳压管实物如图34所示。
