（十一）电磁阀

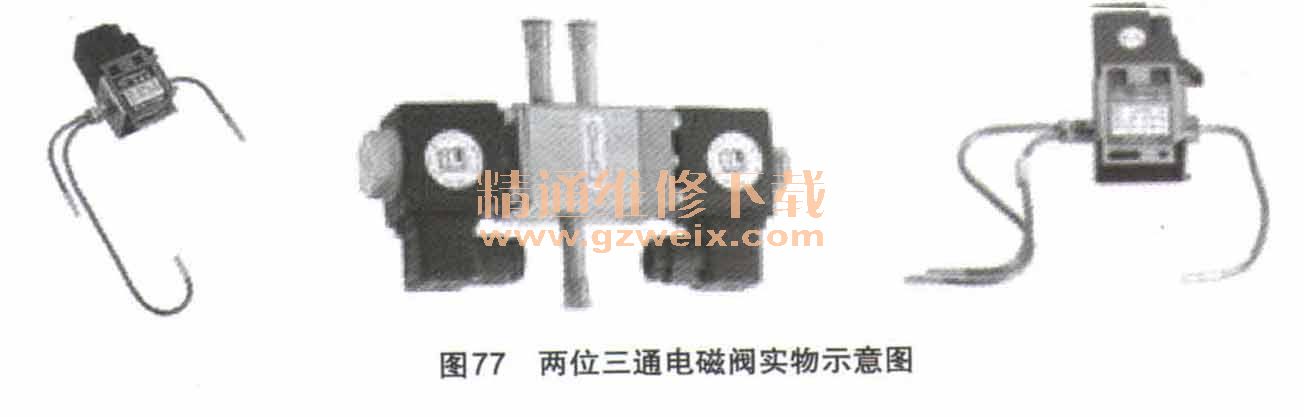

    由干二位二通直动式电磁阀具有零压启动、密封性能好、开启速度快、可靠性能好、使用寿命长等特点，所以二位三通电磁阀不仅应用在双温双控、多温多控电冰箱内，而且还广泛应用在医疗器械、制冷设备、仪器仪表一、冶金、制药等行业。常见的二位三通电磁阀实物如图77所示。

    1．电磁阀的构成与原理

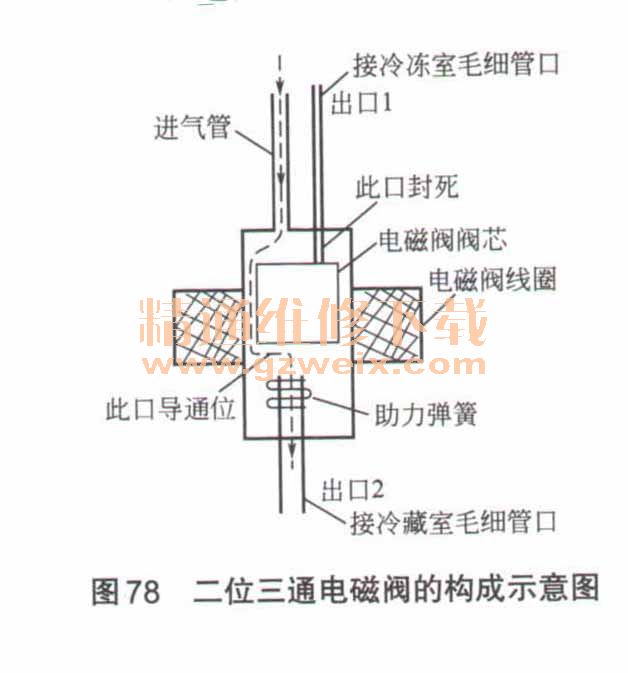

    电磁阀由电磁阀线圈、助力弹簧、电磁阀阀芯等构成，如图78所示：

    二位三通阀的线圈不通电时，阀芯处于原位置，使管口1关闭、管口2打开，于是冷冻室、冷藏室的蒸发器同时工作，冷藏室、冷冻室同时制冷；线圈通电后产生的磁场将阀芯吸起，将管口2关闭，仅管口1畅通，此时冷藏室停止制冷，仅冷冻室继续制冷。这样，通过它的控制，实现了冷藏室、冷冻室同时制冷或冷冻室单独制冷的需要。

    2．测量

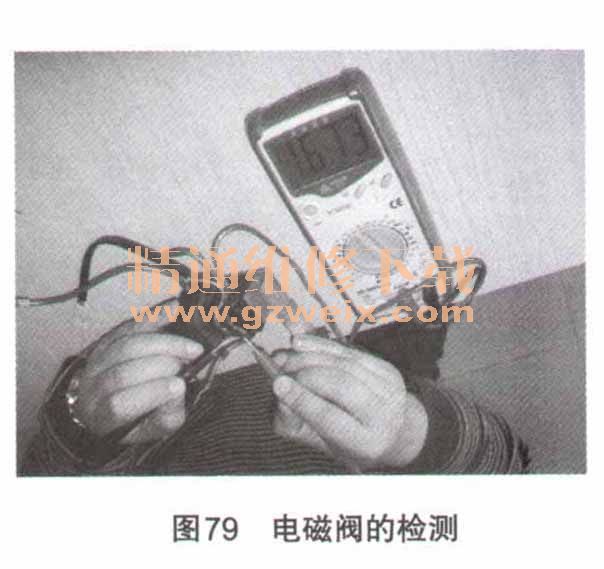

  典型的电磁阀线圈的测量方法如图79所示。

  将数字万用表置于2k挡，两个表笔接在线圈的引脚上，显示屏显示的数值为1.673，说明它的阻值为1.673kΩ；若阻值为无穷大，说明线圈开路；如阻值过小，说明线圈短路：另外，为进水电磁阀的线圈通电、断电，若不能听到阀芯吸合、释放所发出“咔嗒”的声音，则说明该电磁阀的线圈损坏或阀芯未工作。
    四、电脑板使用的集成电路检测与更换方法
    集成电路也称为集成块、芯片，在港台地区称为积体电路，它的英文全称是integratedcircuit,缩写为IC，集成电路采用一定的工艺，把一个电路中所需的晶体管、二极管、电阻、电容、电感等元件及布线互连一起，制作在一小块或几小块陶瓷、玻璃或半导体晶片上，然后封装在一起，成为一个具有一定电路功能的微型电子器件或部件。集成电路有直插双列、单列和贴面焊接等多种封装结构，如图80所示：它在电路中多用字母IC表示，也有用字母N、Q等表示。

    提示：
    集成电路的引脚顺序有一定的规律，在引脚附近有小圆坑、色点或缺角，则这个引脚是①脚。而有的集成电路商标向上，左侧有一个缺口，那缺口左下的第一个引脚就是①脚。
（一）集成电路的检测与代换
   1．集成电路的检测
    判断集成电路是否正常通常采用直观检查法、电压检测法、电阻检测法、波形检测法、代换法。
   （1）直观检测法
    部分电源控制芯片、驱动块损坏时表面会出现裂痕，所以通过查看就可判断它已损坏。
   （2）电压测量法
电压检测法是通过检测被怀疑芯片的各脚对地电压的数据，和正常的电压数据比较后，就可判断该芯片是否正常。
    注意：测量集成电路引脚电压时需要注意以下几项：
    一是由于集成电路的引脚间距较小，所以测量时表笔不要将引脚短路，以免导致集成电路损坏。
    二是不能采用内阻低的万用表测量。若采用内阻低的万用表测量集成电路的振荡器端子电压，会导致振荡器产生的振荡脉冲的振荡频率发生变化，可能会导致集成电路不能正常工作，甚至会发生故障。
    三是测量过程中，表笔要与引脚接触良好，否则不仅会导致所测的数据不准确，而且可能会导致集成电路工作失常，甚至会发生故障。
    四是测量的数据与资料上介绍的数据有差别时，不要轻易判断集成电路损坏。这是因为使用的万用表不同，测量数据会有所不同，并且进行信号处理的集成电路在有无信号时数据也会有所不同。因此，要经过仔细分析后，并且确认它外接的元件正常后，才能判断该集成电路损坏。
   （3）电阻测量法
电阻检测法是通过检测被怀疑芯片的各脚对地电阻的数据，和正常的数据比较后，就可判断该芯片是否正常。电阻测量法有在路测量和非在路测量两种。
    注意：在路测量时若数据有误差，也不要轻易判断集成电路损坏：这是因为使用的万用表不同，或使用的电阻挡位不同，都会导致测量数据不同；并且应用该集成电路的电路结构不同，也会导致测量的数据不同。
         （4）代换检测法
    代换法就是采用正常的芯片代换所怀疑的芯片，若故障消失，说明怀疑的芯片损坏；若故障依旧，说明芯片正常。注意在代换时首先要确认它的供电是否正常，以免再次损坏。
    提示：采用代换法判断集成电路时，最好安装集成电路插座，这样在确认原集成电路无故障时，可将判断用的集成电路退货，而焊锡后是不能退货的。另外，必须要保证代换的集成电路是正常的，否则会产生误判的现象，甚至会扩大故障范围。

    2.集成电路的更换
    维修中，集成电路的代换应选用相同品牌、相同型号的集成电路，仅部分集成电路可采用其他型号更换。
    注意：拆卸更换集成电路的时候不要急躁，不能乱拔、乱撬，以免损坏引脚。而安装时要注意集成电路的引脚顺序，不要将集成电路安反了，否则可能会导致集成电路损坏。
