提示：3管脚封装稳压管的其中一个管脚的一端与外壳相接，另一端接地。
   （2）检测
    稳压二极管损坏常见的故障现象是开路、击穿和稳压值不稳定。稳压管测量也可以用数字万用表和阻值万用表进行测量。怀疑稳压管击穿或开路时，可采用在路测量法进行判断。而检测稳压管的稳压值时应采用指针万用表电阻挡测量或采用稳压电源结合测量电压的方法。

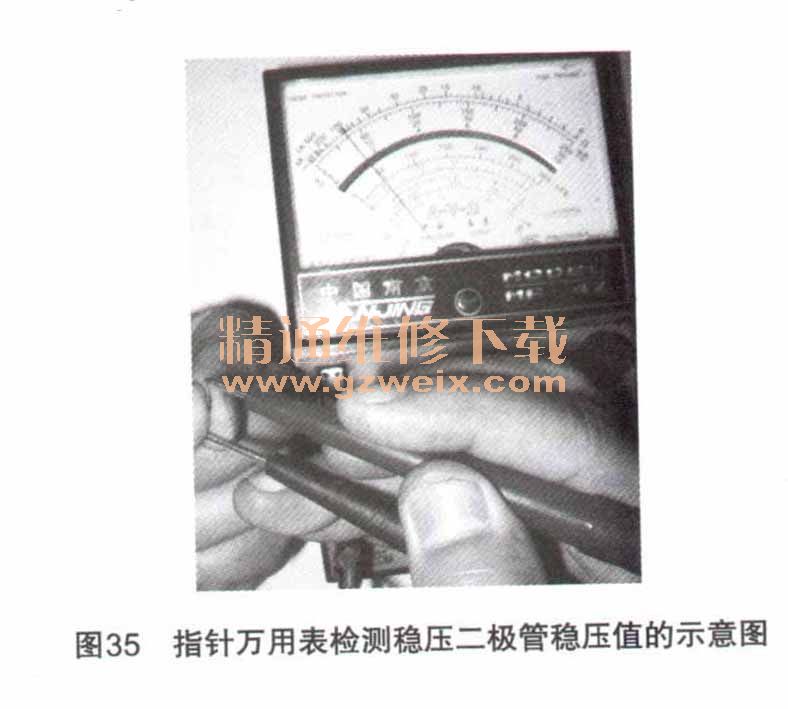

    ①使用指针万用表电阻挡测量将万用表置于R x 10k挡，并将表针调零后，用红表笔接稳压管的正极，黑表笔接稳压管的负极，当表针摆到一定位置时，从万用表直流10v挡的刻度一上读出其稳定数据。估测的数值为10v减去刻度上的数值，再乘以1.5即可。比如，测量12.7V稳压管时，表针停留在1.5V的位置，这样，（10V-1.5） x 1.5=12.75V，说明被测的稳压管的稳压值大约为12.75V，如图35所示。

    提示：
    若被测的稳压管的稳压值高于万用表R x 10k Ω挡电池电压值（9V或15V），则被测的稳压管不能被反向击穿导通，也就无法测出该稳压管的反向电阻阻值。

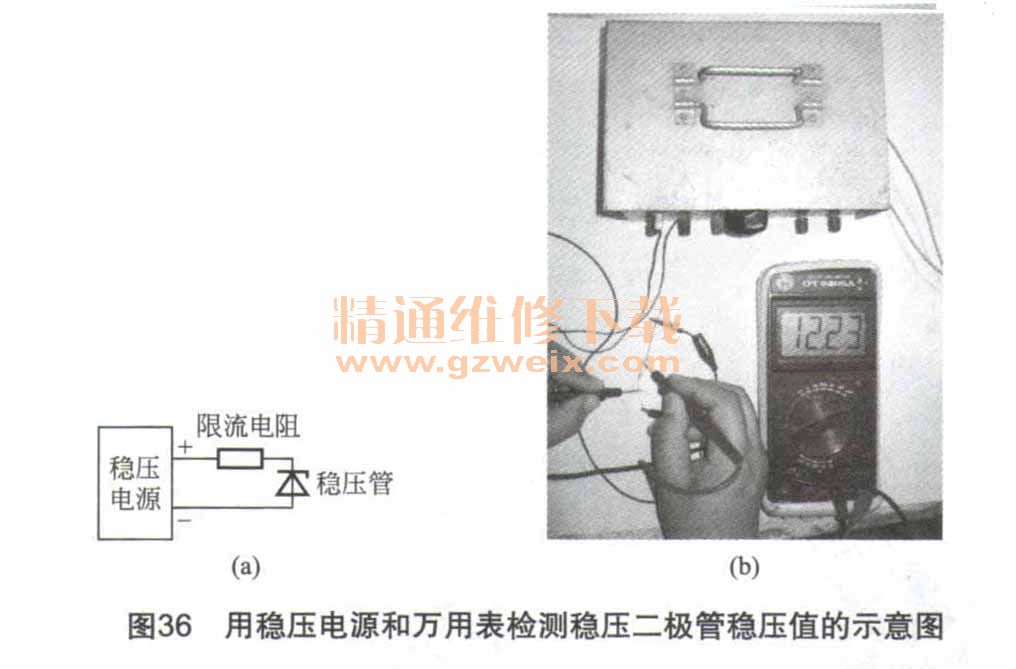

    ②使用稳压电源、万用表电压挡测量参见图36（a），将一只1k左右的限流电阻通过导线接在0～35V稳压电源的正极输出端子上，再将稳压管的负极接在电阻上，而稳压管的正极接在稳压电源的负极输出端上。接通稳压电源的电源开关后，旋转稳压电源的输出旋钮时，使输出电压逐渐增大，测量稳压管两端的电压值，待稳压器输出电压升高，而稳压管两端电压保持稳定后，所测电压值就是该稳压管的稳压值。比如，将一只1k电阻和一只稳压管串联后，接在稳压电源的直流电压输出端子上，打开稳压电源的开关，并调整旋钮使其输出电压为15V后，测稳压管两端电压时，显示屏显示的数值为12.23，说明被测稳压管的稳压值是12V，如图36（b）所示。

    5．发光二极管

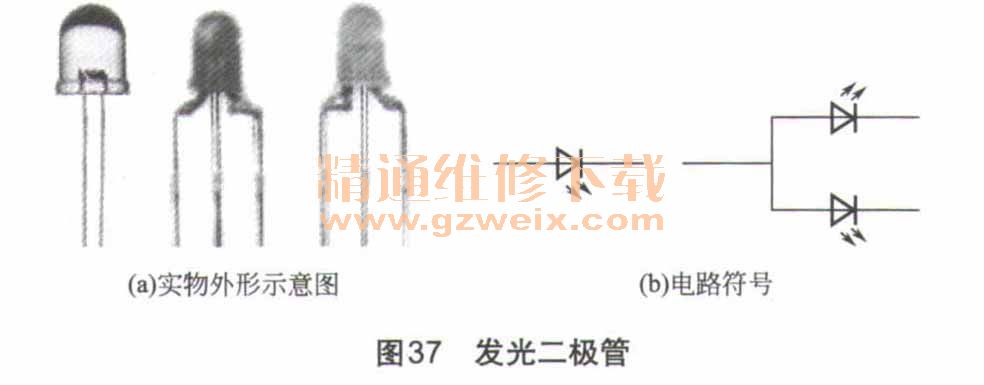

    发光二极管（LED）简称发光管，它主要用来作照明灯或指示灯。常见的发光管实物及其电路符号如图37所示。

    检测发光二极管时不仅可以使用指针一万用表，而且可以使用数字万用表，并且使用数字万用表比较方便。测量方法如下。

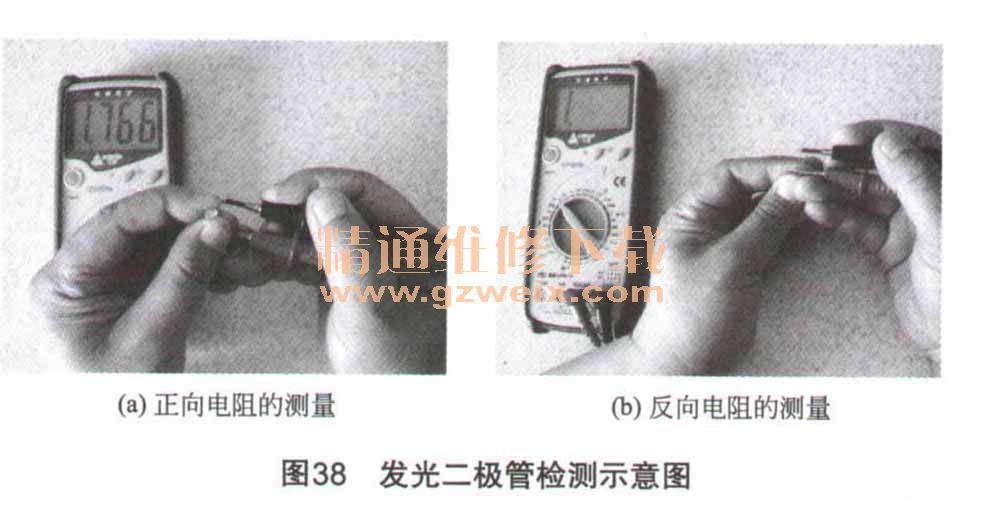

    首先，将数字万用表置于“二极管”挡，把红表笔接发光二极管的正极，黑表笔接负极，此时不仅显示屏显示1.766左右的导通压降值，而且发光管可以发出较弱的光，此时，调换表笔后发光管不能发光，万用表的显示屏显示的数值为1，即导通压降变为无穷大，说明被测的发光管是正常的，如图38所示。若阻值异常或发光管不能发光，则说明该发光二极管已损坏。

    6．贴片二极管

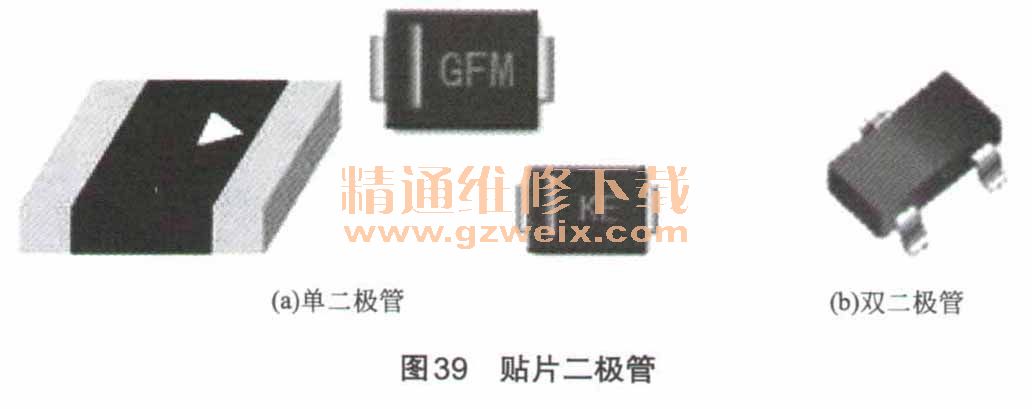

    随着电路板越来越小型化，贴片二极管应用的越来越多，贴片二极管主要有贴片普通二极管、快恢复整流管、肖特基二极管、稳压二极管、发光二极管、开关二极管等，它的形状主要有矩形片状、圆柱贴片两种。常见的贴片二极管如图39所示。贴片二极管的测量和直插式二极管相同，不再介绍。

    7．二极管的更换
    二极管损坏后最好采用相同种类、相同参数的二极管更换，若没有同型号的二极管，也应采用参数相近的二极管更换，比如双向触发二极管损坏后，必须采用同型号或参数相近的双向触发二极管更换，而不能用双基极二极管更换；再比如，整流桥堆、高压硅堆损坏后应采用相同参数的产品更换；高频整流管损坏后，绝对不能用低频整流管更换。不过，市电整流电路的I N4007损坏后，可以用参数相近的1N4004更换。
    注意：在更换稳压管时必须采用稳压值和功率值相同的稳压管进行更换。
    方法与技巧：若手头没有整流堆进行代换，也可以采用二只整流管组成整流堆代换半桥整流件用四只整流管组成整流堆代换全桥整流堆。另外，贴片二极管损坏后，若没有配件更换时，在安装位置允许的情况下，也可以考虑用相同参数的直插式二极管更换。
