10.普通电容的检测
    检测普通电容时常采用代换法和仪器检测法。仪器检测法除了可以用数字万用表的电容挡或电容表测量被检电容的容量来判断它是否正常，当然也可采用指针型万用表的电阻挡检测该电容的阻值来判断它是否正常。下面以直插式电容为例介绍电容的检测方法。
    提示：贴片电容的检测方法与直插式电容检测方法相同，可参考以下检测方法。

   （1）使用数字万用表检测电容
    首先，将功能开关置于电容量程C（F），容量不足2μF的电容采用2μ挡量程，电容大于2μF的电容采用20μ或200μ挡量程，再将表笔插入电容测试座中，显示屏就可以显示电容的容量。若数值小，说明电容容量减小；若数值大，说明电容漏电。
    提示：因早期的数字万用表的电容挡一般只能测量20μF以内约电容，所以超过20μF的电容应采用电容表、指针万用表检测或采用代换法进行判断。不过，新型的数字万用表将20μF电容挡扩容为200μF或2000μF以内的电容，所以可以测量容量在200μF以内的电容。另外，早期的数字万用表的表笔不能直接测电容，测量时需将被测电容插入电容测试孔内，而后期生产的数字万用表可以用表笔直接测电容，从而使电容的测量变得轻松简单。

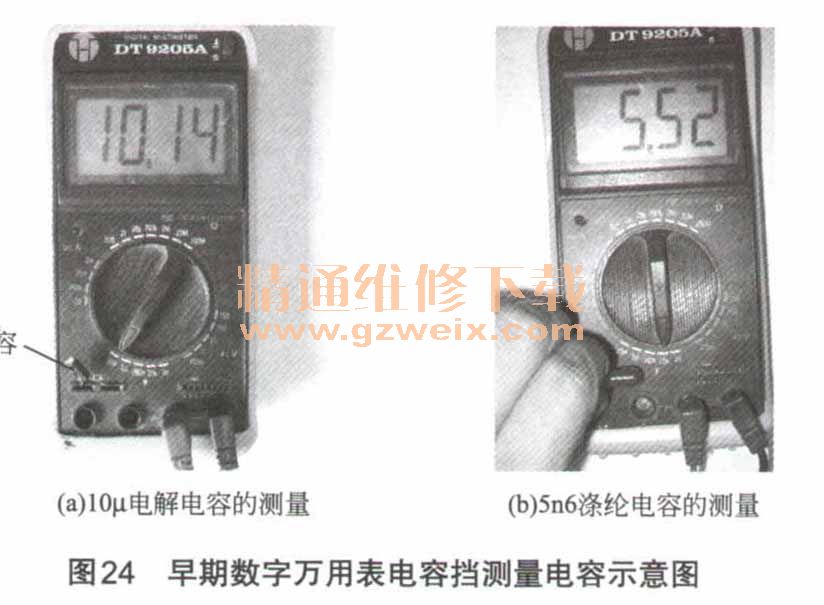

    参见图24，被测电容的容量为10μ时，将万用表置于20μF挡，再将该电容插入电容测试座中，显示屏显示电容的容量为10.14，说明该电容的容量值为10.14μF；被测电容的容量为5600p（5n6，将万用表置于20nF挡，再将该电容插入电容测试座中，显示屏显示电容的容量为5.52，说明该电容的容量值为5n52。

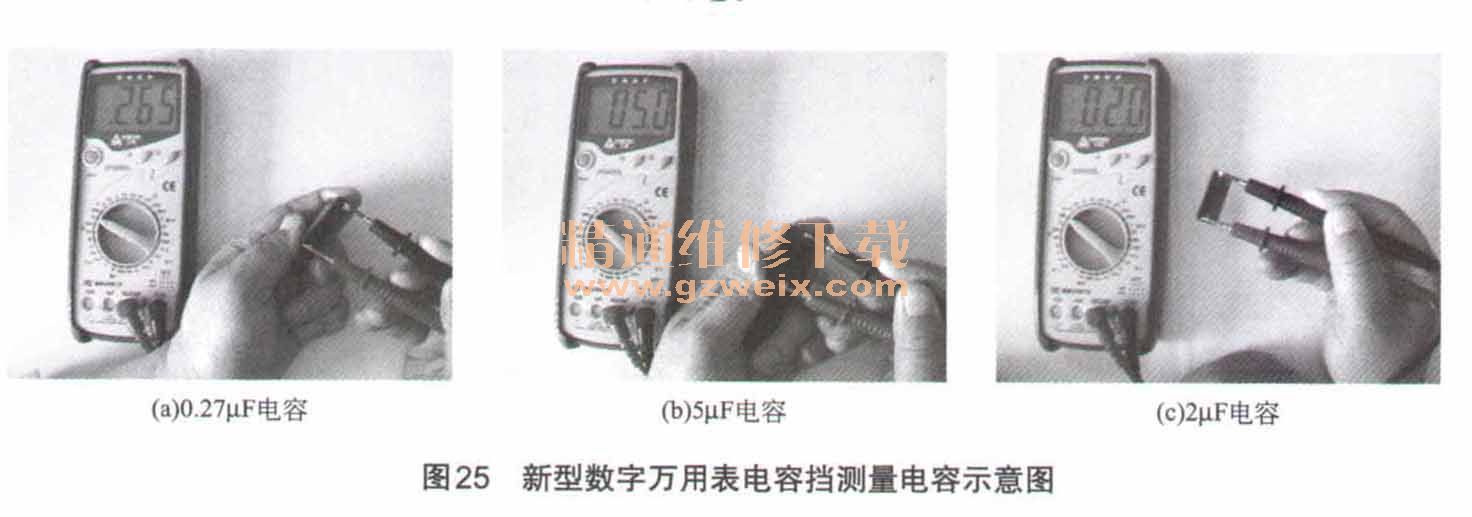

    参见图25，先将功能开关置于电容量程C（F）,容量不足2μF的电容采用2μ挡量程，电容大于2μF的电容采用20μ或200μ挡量程。测量方法如图25所示。若数值低于标称值，说明电容容量不足；若数值大，说明电容漏电。

   （2）用指针万用表检测电容

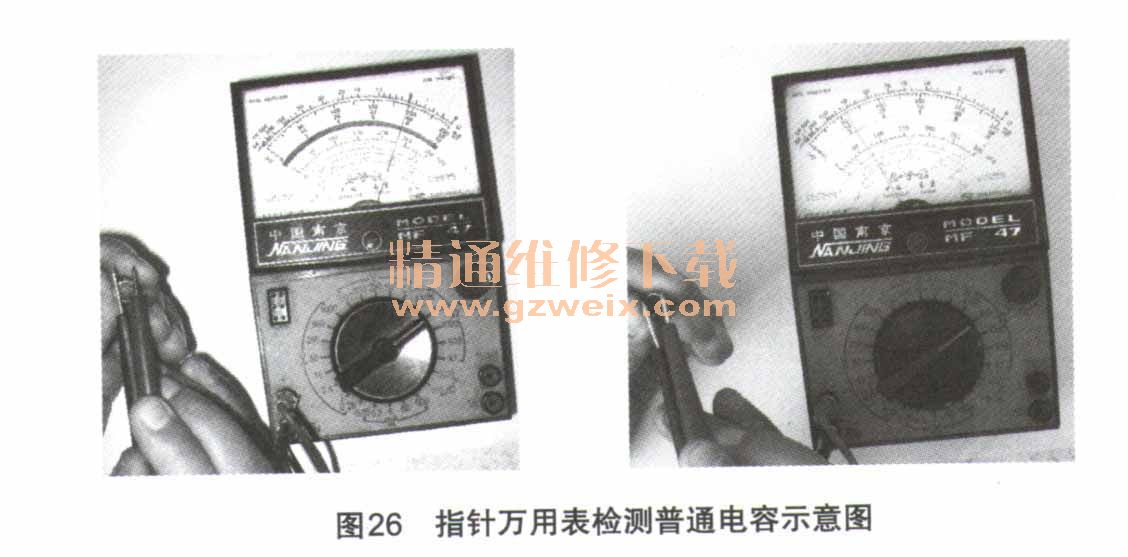

    采用指针万用表测量电容的容量时，需要使用电阻挡进行估测。检测电容的方一法如图26所示。

    采用电阻挡检测电容时，首先根据电容容量大小来选择万用表电阻挡的大小。首先，为存电的电容放电后，将红、黑表笔分别接在电容两个引脚上，通过表针的偏转角度来判断电容是否正常：若表针快速向右偏转，然后慢慢向左退回原位，一般来说电容是好的。
    如果表针摆起后不再回转，说明电容器已经击穿。如果表针摆起后逐渐停留在某一位置，则说明该电容已经漏电；如果表针不能右摆，说明被测电容的容量较小或无容量。比如，测量47μF的电容时，首先选择Rx 1k挡，用两个表笔接电容的两个引脚时，表针因电容被充电迅速向右偏转，随后电容因放电而慢慢回到左侧“0”的位置，说明该电容正常。否则，说明被测电容异常。
    方法与技巧：
    有些漏电的电容，用上述方法不易准确判断出好坏。当电容的耐压值大于万用表内电池电压值时，根据电解电容器正向充电时漏电电流小，反向充电时漏电电流大的特点，可采用R x 10k挡，为电容反向充电，观察表针停留位置是否稳定，即反向漏电电流是否恒定，由此判断电容是否正常的准确性较高。比如，黑表笔接电容的负极，红表笔接电容的正极时，表针迅速向右偏转，然后逐渐退至某个位置（多为0的位置）停留不动，则说明被测的电容正常；若表针停留在50～200k内的某一位置或停留后又逐渐慢慢向右移动，说明该电容已漏电。
