1.识别

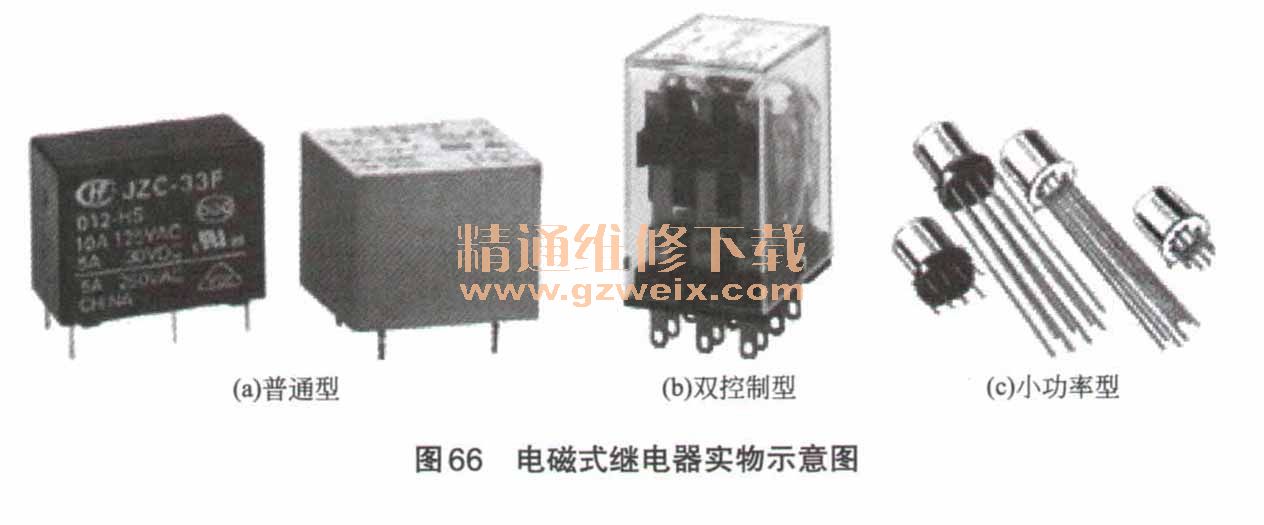

由于电磁继电器的线圈通过产生电磁场控制触点接通或断开,所以它被称为电磁继电器。电磁继电器一般由线圈、铁芯、衔铁、触点簧片、外壳、引脚等构成。常见的电磁继电器的实物如图66所示。
电磁继电器根据线圈的供电方式可以分为直流电磁继电器和交流电磁继电器两种,交流继电器的外壳上标有“AC”字符,直流继电器的外壳上标有“DC”字符。

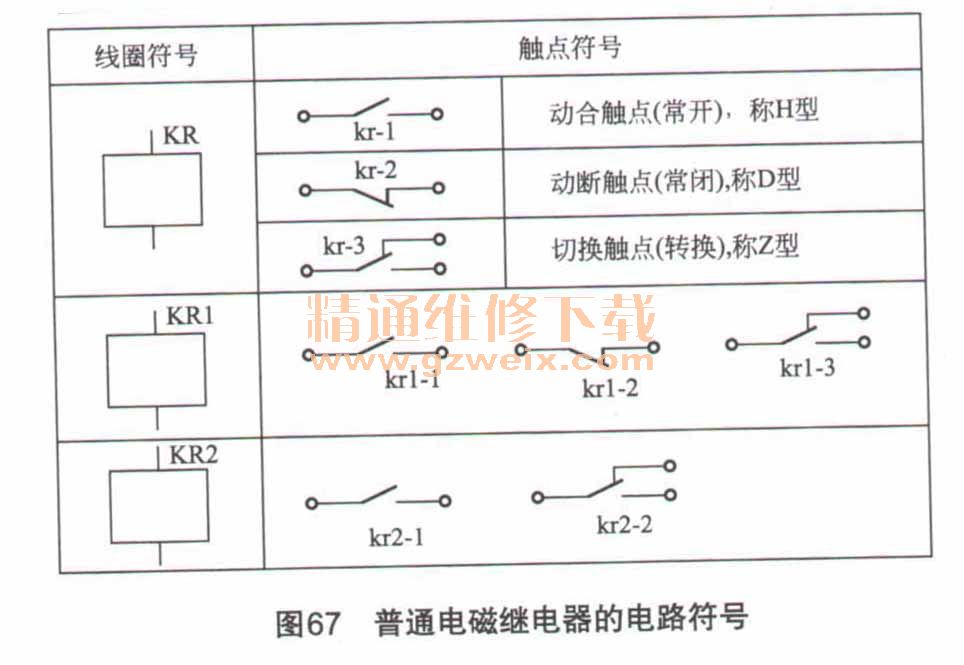

电磁继电器根据触点的状态可分为常开型继电器和常闭型继电器和转换型继电器三种:三种电磁式继电器的电路符号如图67所示。
常开型继电器也叫动合型继电器,通常用合字的拼音字头H表示,此类继电器的线圈没有导通电流时,触点处于断开状态,当线圈通电后触点就闭合:常闭型继电器也叫动断型继电器,通常用断字的拼音字头D表示,此类继电器的线圈没有电流时,触点处于接通状态,通电后触点就断开。转换型继电器用转字的拼音字头Z表示,转换型有3个一字排开的触点,中间的触点是动触点,两侧的是静触点,此类继电器的线圈没有导通电流时,动触点与其中的一个触点接通,而与另一个断开,当线圈通电后触点移动,与原闭合的触点断开,与原断开的触点接通。

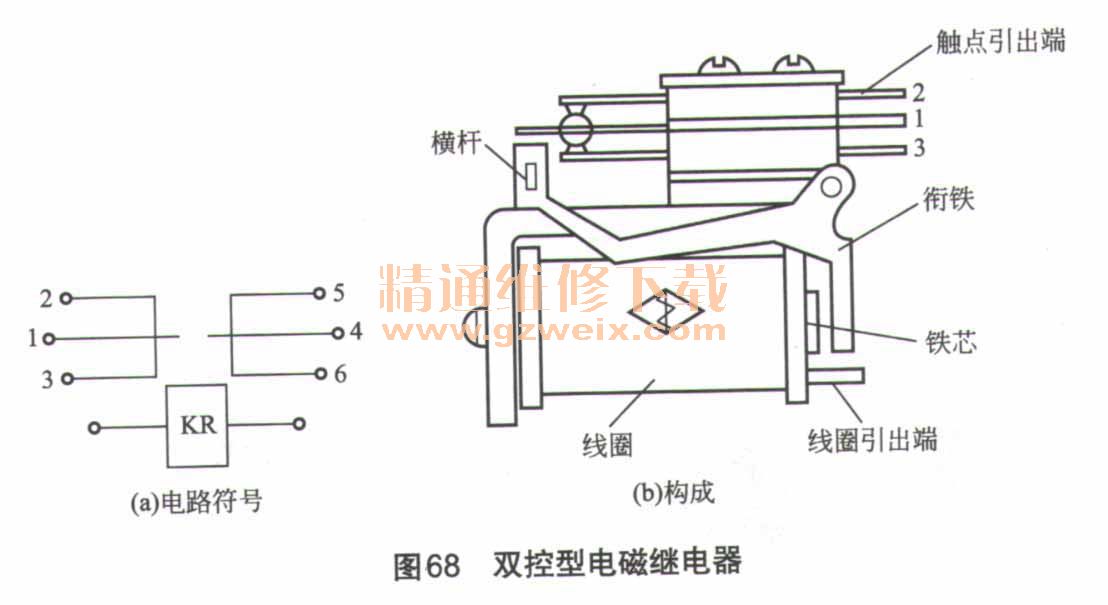

按控制路数可分为单路继电器和双路继电器两大类。双路控制继电器就是设置了两组可以同时通断的触点,如图68所示。
2.电磁继电器的检测

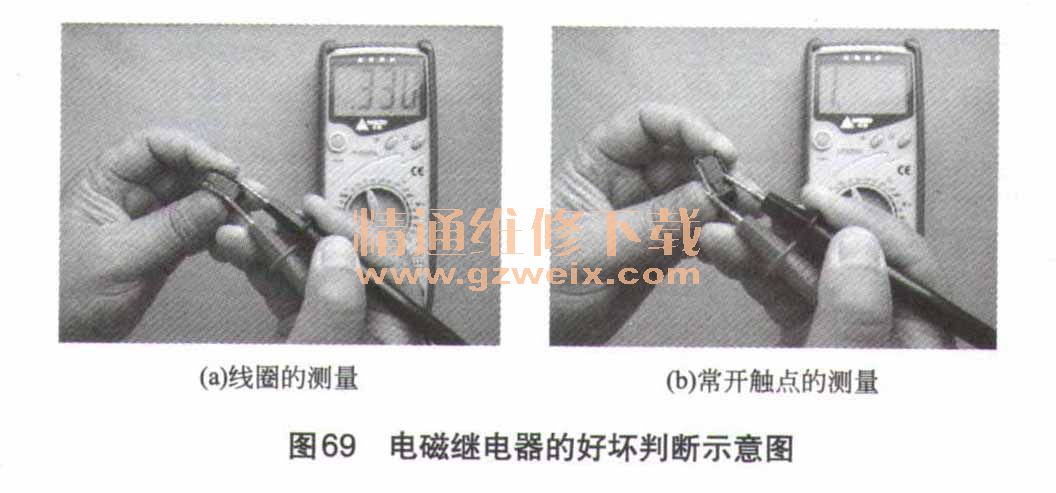

下面以JZC-8型12V直流电磁继电器为例介绍继电器的检测方法,如图69所示。
(1)未加电检测
将数字万用表置于2k挡,将两表笔分别接到继电器线圈的两引脚,测量线圈的阻值为330Ω,若阻值与标称值基本相同,表明线圈良好;若阻值为ω,说明线圈开路;若阻值小,则说明线圈短路。但是,通过万用表测量线圈的阻值很难判断线圈是否匝间短路的。
提示:
继电器的型号不一样,其线圈电阻的阻值也不一样,通过检测线圈的直流电阻,可初步判断继电器是否正常。
参见图69(b),将万用表置于2k挡或二极管挡,表笔接常开触点两引脚间的阻值应为Ω;若阻值为0,说明触点粘连。
(2)加电检测
参见图70,用直流稳压电源为继电器的线圈供电,使衔铁动作,将常闭转为断开,而将常开转为闭合,再检测触点引脚的阻值,阻值正好与未加电时的测量结果相反,说明该继电器正常。否则,说明该继电器损坏。
(九)光电藕合器
1.构成和分类

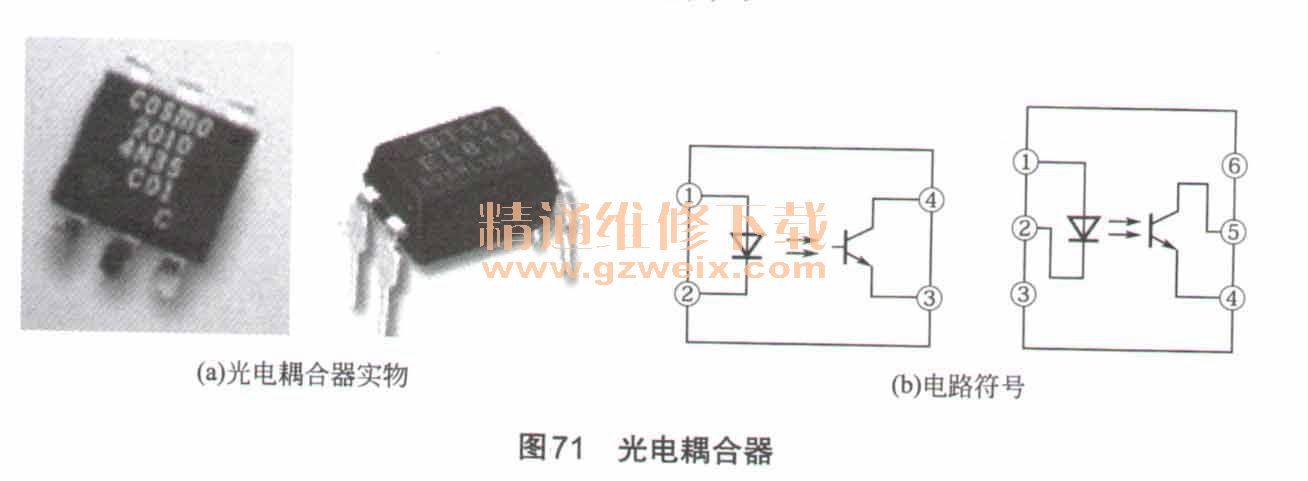

光电耦合器是由一只发光管和一只光敏管构成。光电耦合器主要应用在部分电冰箱的控制电路中。光电祸合器有4脚直插和6脚两种,它们的电路符号和典型实物如图71所示。
2.特性
当发光管流过导通电流后开始发光,光敏管受光照后导通,这样通过控制发光管导通电流的大小,便可拧制光敏管的导通程度,所以它属于一种具有隔离传输性能的器件。
3.光电藕合器的检测
(1)引脚判别和穿透电流的判别
由一于发光二极管具有二极管的单向导通特性,所以测量时只要确认发光二极管的引脚后,就可以确认光敏止极管的引脚:

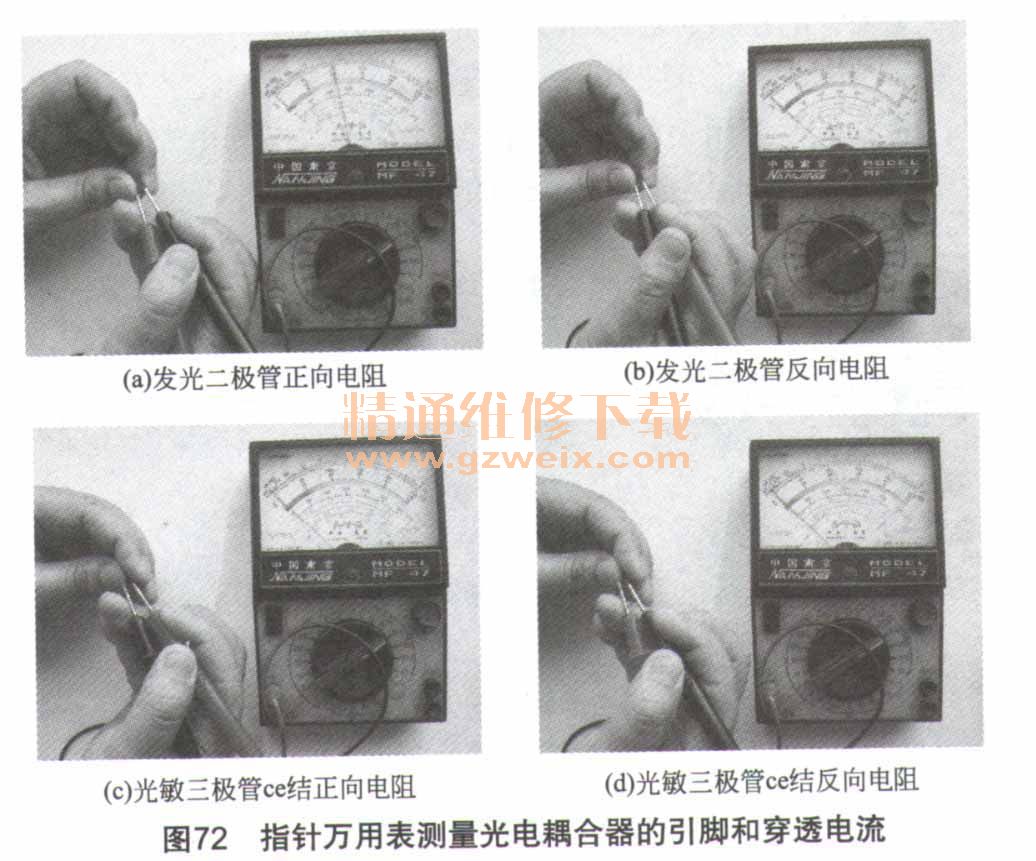

①指针万用表测量首先,将万用表置于Rx 1k挡,测发光二极管的正向电阻为24k左右,反向电阻的阻值为无穷大。而光敏三极管C、E极间的正、反向电阻的阻值都应为无穷大,如图72所示。若光发射管的正向电阻大,说明导通电阻大;若发光二极管的反向电阻或光敏共极管的ce结电阻小,说明光发射管或光敏三极管管漏电。

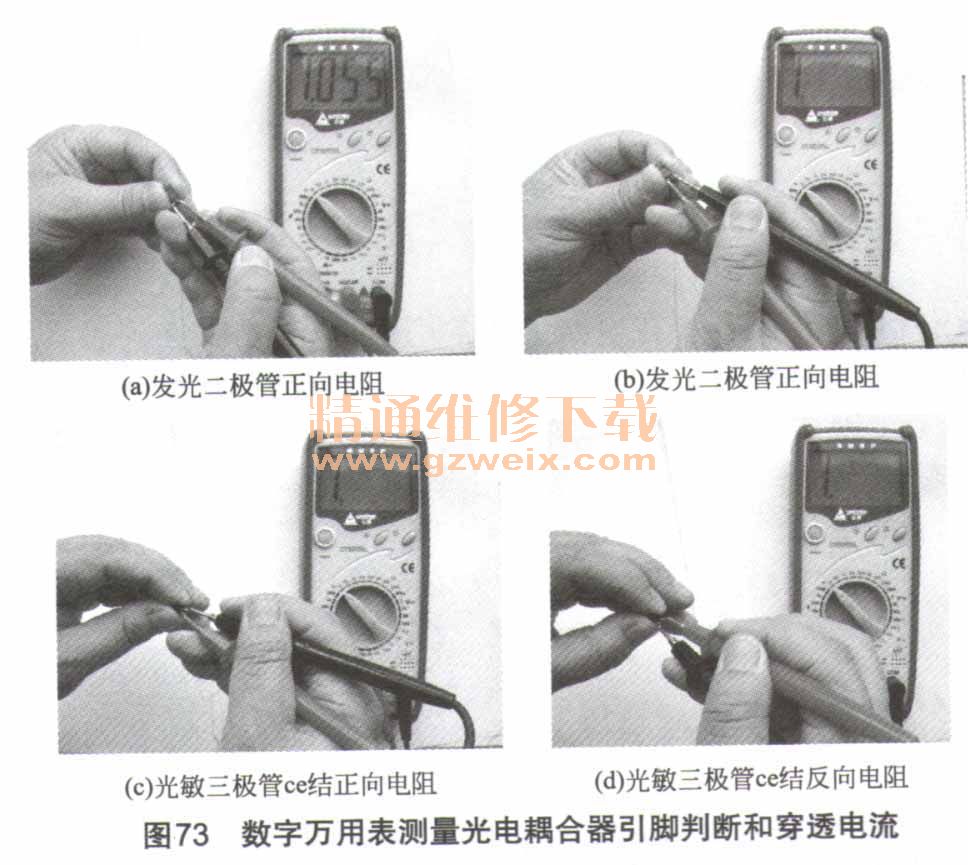

②用数字万用表测量将数字万用表置于PN结压降测量挡,若测量时屏幕显示1.055v左右的导通压降时,则红表笔接的引脚是发光二极管正极,黑表笔接的发光二极管的负极;而光敏三极管的ce结正、反向导通压降值都为无穷大(显示的数字为1),如图73所示。
(2)光电效应的测量

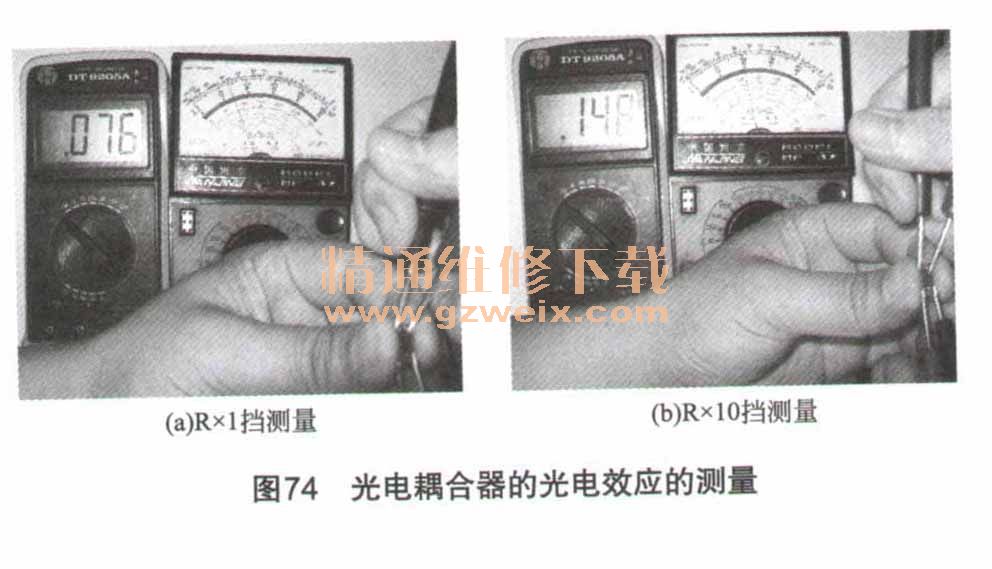

检测光电藕合器的光电效应时需要采用两块指针型万用表或指针万用表、数字万用表各一块,测试方法如图74所示。
将数字万用表置于二极管挡,表笔接在光敏三极管的C、E极上,再将指针万用表置于Rx1挡,黑表笔接发光管的正极、红表笔接发光二极管的负极,此时数字万用表显示屏显示的数值为0.76,表笔不动,将指针万用表置于Rx10挡后,数字万用表显示的数值增大为0.148,这说明在增大指针万用表的挡位,使流过发光二极管电流减小后,光敏三极管的导通阻值能增大,被测试的光电藕合器PC 123的光电效应正常。
提示:
在使用RX 1、RX 10挡为发光二极管提供电流时,光敏三极管的导通程度与万用表内的电池容量成正比,也就是指针万用表的电池容量下降后,会导致数字万用表测量的数值增大。
(十)蜂鸣器
1.作用和构成

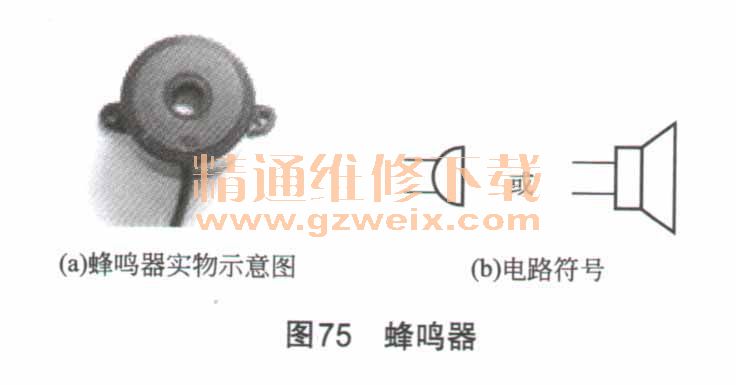

蜂鸣器的作用就是电声转换,在电路中通常用字母BZ或BUZ等表示。当给两个靠得很近的导电薄膜之间加上音频电信号,使两个导电薄膜在电场力的作用下发生震动,从而推动周围空气震动发出声音。常见的蜂鸣器如图75所示。
2.蜂鸣片的测量

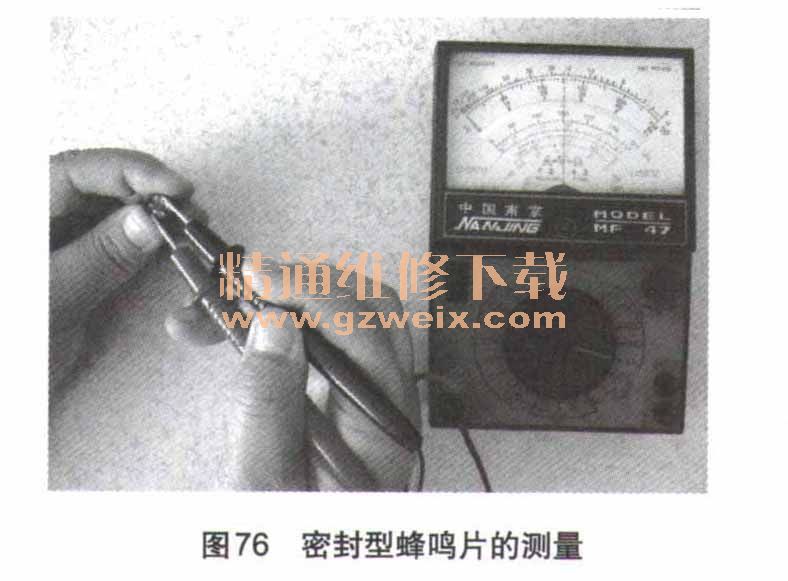

蜂鸣器损坏会产生不响或声音失真大的故障。测量时,将指针万用表置于Rx1挡,用红表笔接它的一个接线端子上,用黑表笔点击另一个接线端子,若蜂鸣器能够发出“咔咔”的声音,并且表针摆动,说明蜂鸣器正常,如图76所示。否则,说明蜂鸣器异常或引线开路。
提示:怀疑电路板上的蜂鸣器异常时,可先采用在路测量法进行判断,若在路测量后不能确认它是否正常,再采用非在路的测量方法进行确认。
