（二）集成电路的拆卸、安装方法
    1：拆卸
   （1）吸锡法
    拆卸集成电路通常有3种方法：第一种吸锡法；第二种是悬空法；第二种是吹气法。 吸锡法可用吸锡器和吸锡绳（类似屏蔽线）将集成电路引脚吸掉，以便于拆卸集成电路。

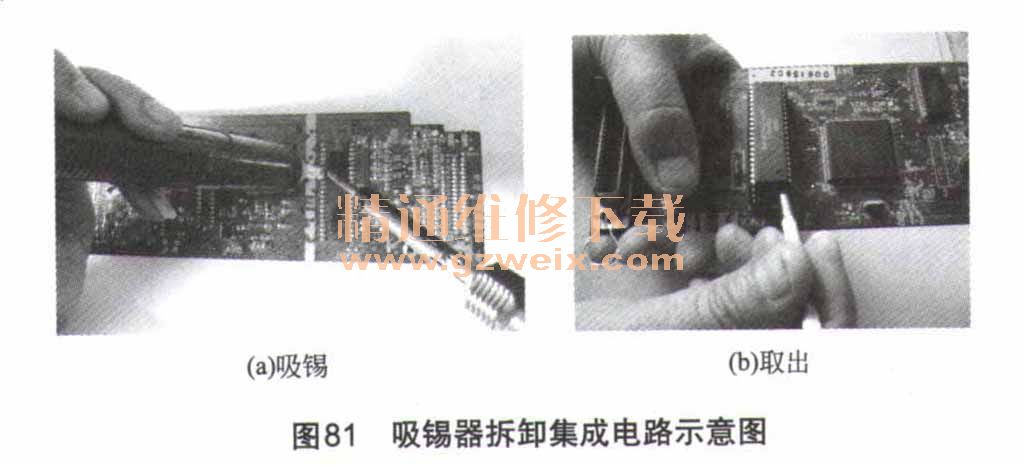

    参见图81，采用吸锡器吸锡时，先用30W电烙铁将集成电路引脚上的锡熔化，再用吸锡器将锡吸掉，随后用镊子或“一”字改锥从集成电路的一侧插入到它的底部，再向下翘就可以将集成电路从电路板上取下。

    注意：翘集成电路时，若有的引脚不能被顺利“拔”出，说明该引脚上的焊锡没有被完全吸净，需要吸净后再翘，以免拉断引脚。
    采用吸锡绳吸锡时，先将吸锡绳放到焊点上，再用30W电烙铁将集成电路引脚的锡熔化，于是焊锡就吸附到吸锡绳上，就可取下集成电路。若手头没有吸锡绳也可用话筒线内的屏蔽线代替，但在吸锡前需要将它粘好松香。
   （2）悬空法

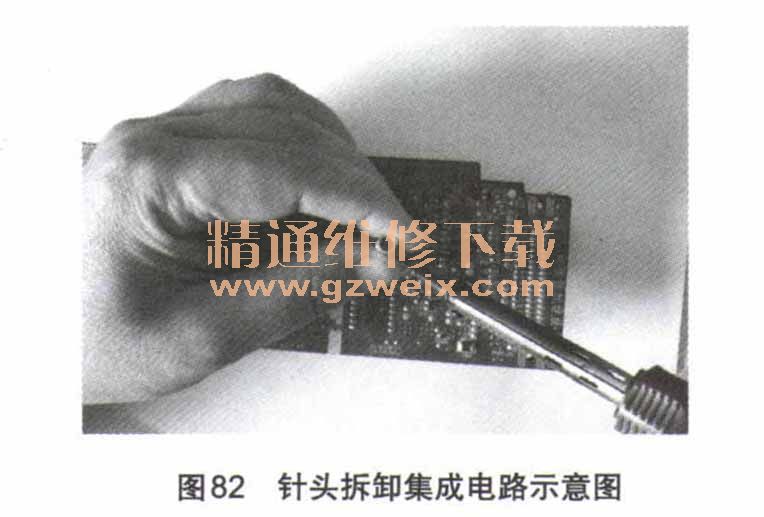

    参见图82，采用悬空法吸锡时，先用30W电烙铁将集成电路引脚卜的锡熔化，随后用9号针头或专用的套管插到集成电路的引脚上并旋转，将集成电路的引脚与焊锡和线路板悬空，随后用镊子或“一”字改锥将集成电路取下。采用该方法时也可以先将针头插到集成电路引脚上，再用电烙铁将焊锡熔化。

   （3）吹锡法
    采用吹锡法时，先用30W电烙铁将集成电路引脚卜的锡熔化，再用洗耳球（一种小型带气管的橡皮球，常用于钟表维修）将集成电路引脚上的锡吹散，使引脚与线路板脱离。

    2．安装
    安装集成电路时，将焊孔内的焊锡清除干净，将集成电路插装好，用不漏电的电烙铁迅速焊接好各引脚。
    注意：安装集成电路时不能搞错引脚方向。焊接时的速度要快，以免因焊接时间过长，引起集成电路过热损坏，并且更换后需要待温度降到一定程度后才能通电，以免导致集成电路过热损坏。

（三）三端稳压器识别与检测
    由于三端稳压器具有体积较小，稳压性能好、保护功能完善、价格低等优点，所以广泛应用在智能电冰箱产品内。目前，市场上的三端稳压器主要有不可调和可调两种。而电冰箱电脑板只采用不可调型二端稳压器。

   1．三端不可调稳压器的识别

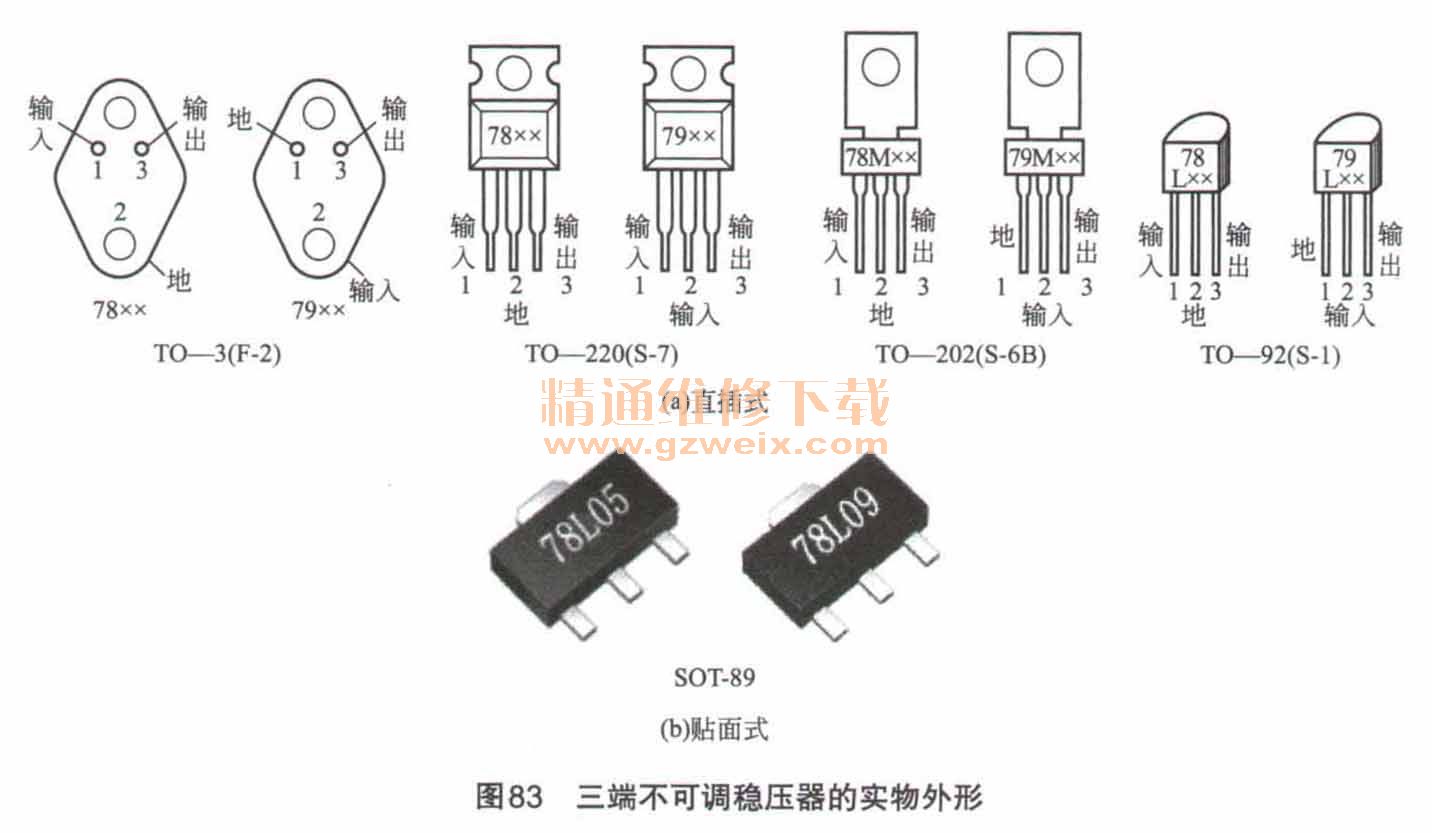

    三端不可调稳压器主要有78x x系列和79x x系列两大类。78x x系列稳压器输出的是正电压，而79x x系列稳压器输出的是负电压。x x代表的电压数值，比如，7812代表的是输出电压为12V的稳压器，7905代表的是输出电压为-5V的稳压器。常见的只端不可调稳压器实物外形与引脚功能如图83所示。

    提示：
    三端不可调稳压器按输出电压可分为10种，如78X X系列稳压器包括7805 （5V）、
7806（6V）、7808（8V）、7809（9V）、7810（l ov）、7812（12V）、7815（15V）、7818（18V）、7820（20V）、7824（24V）。
      三端不可调稳压器按输出电流可分为多种，电流大小与型号内的字母有关，稳压器最大输出电流与字母的关系如表3所示。

    参见表3，常见的L78M05就是最大电流为500mA的5V稳压器；常见的KA7812就是最大电流为1.5A的12V稳压器。

    2．三端稳压器的检测
    检测只端不可调稳压器时，可采用电阻测量法和电压测量法两种方一法。而实际测量中，一般都采用电压测量法。下面以二端稳压器KA7812为例进行介绍，测量过程如图84所示。

    将KA7812的供电端和接地端通过导线接在稳压电源的正、负极输出端子上，将稳压电源调在16V直流电压输出挡上，测KA7812的供电端与接地端之间的电压为15.85V，测输出端与接地端间的电压为11.97V，说明该稳压器正常。若输入端电压正常，而输出端电压异常，则稳压器异常。
    提示：
    若稳压器空载电压正常，而接上负载时，输出电压下降，说明负载过流或稳压器带载能力差，这种情况对于缺乏经验的人员最好采用代换法进行判断，以免误判。
（四）双运算放大器LM358
    1 ．LM358的识别

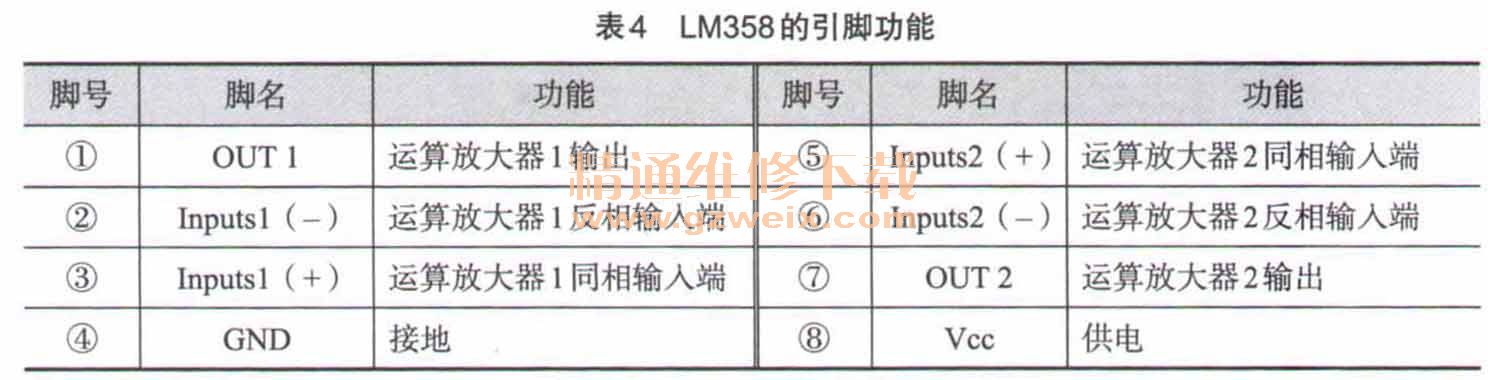

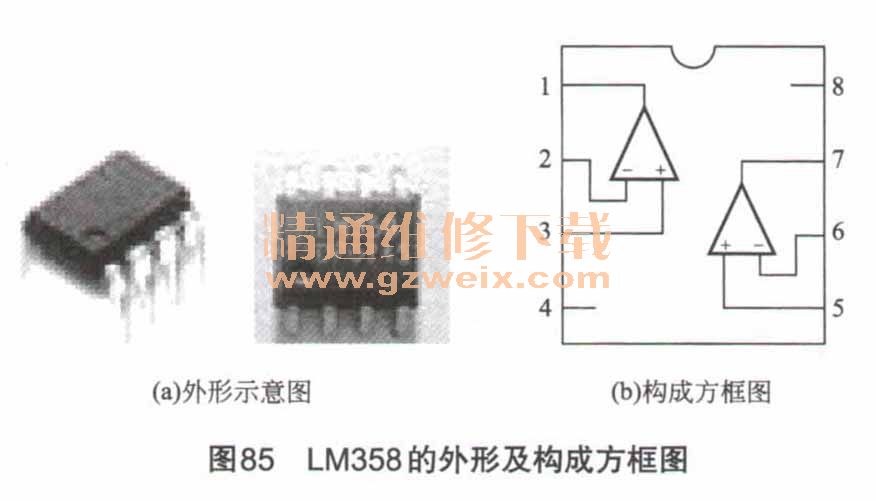

    LM358内设2个完全相同的运算放大器及运算补偿电路，采用差分输入方式。它有DIP-8双列直插8脚和SOP-8（SMP）两种封装形式。它的外形和内部构成如图85所示，它的引脚功能如表4所示。

    2.LM358的检测
   （1）LM358内运算放大器的检测

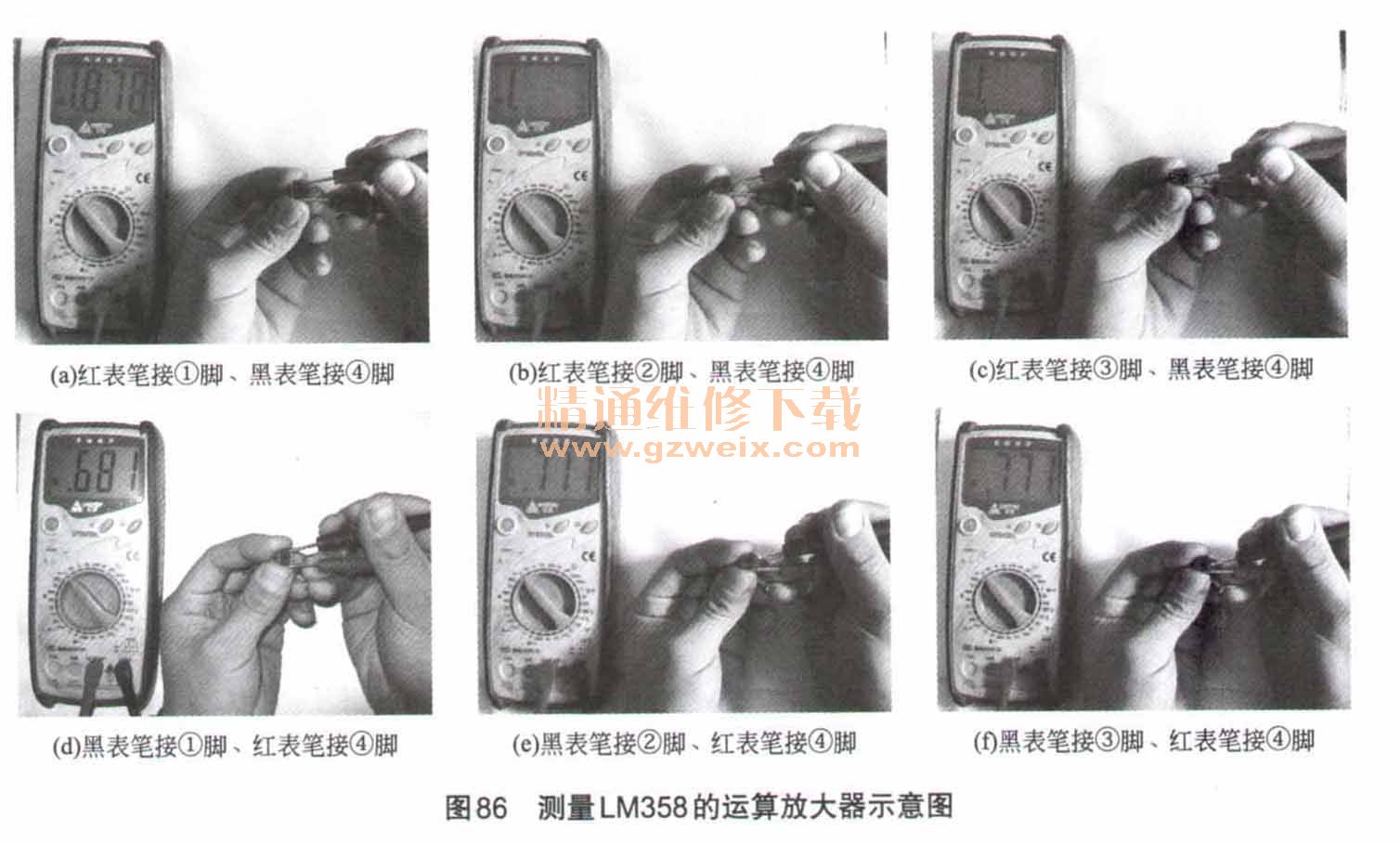

    由于LM358是由2个相同的运算放大器构成的，所以它的两个运行放大器的相同功能引脚对地正、反向阻值基本相同，下面以①、②、③脚内的运算放大器为例介绍测试方法，另一个放大器的测试方法相同，如图86所示。

（2） LM358的供电端子对地阻值的检测

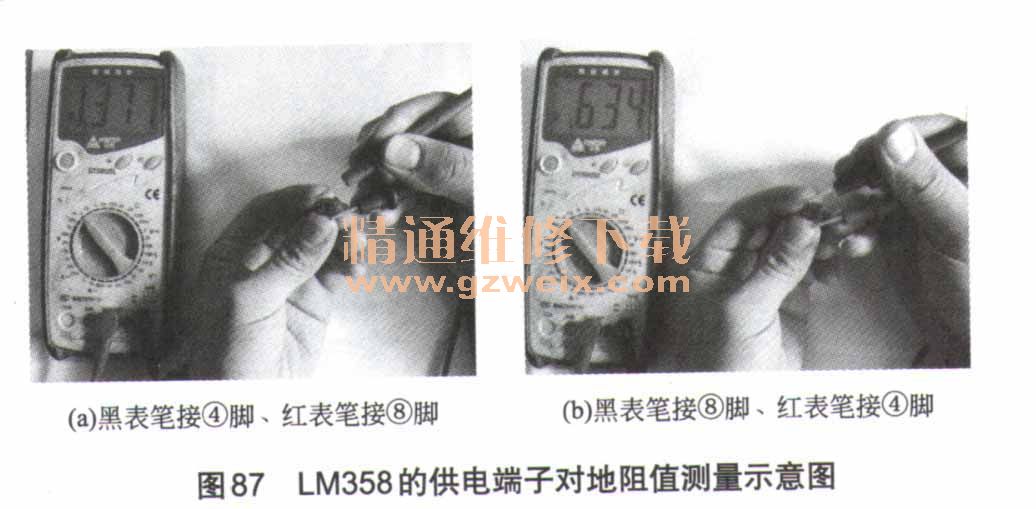

   LM358的供电端⑧脚和接地端④脚间的正、反向电阻的阻值如图87所示。

（五）驱动器ULN2003/μPA2003 /MC 1413/TD62003AP/KID65004
  1.ULN2003/μPA2003 /MC1413/TD62003AP/KID65004的识别

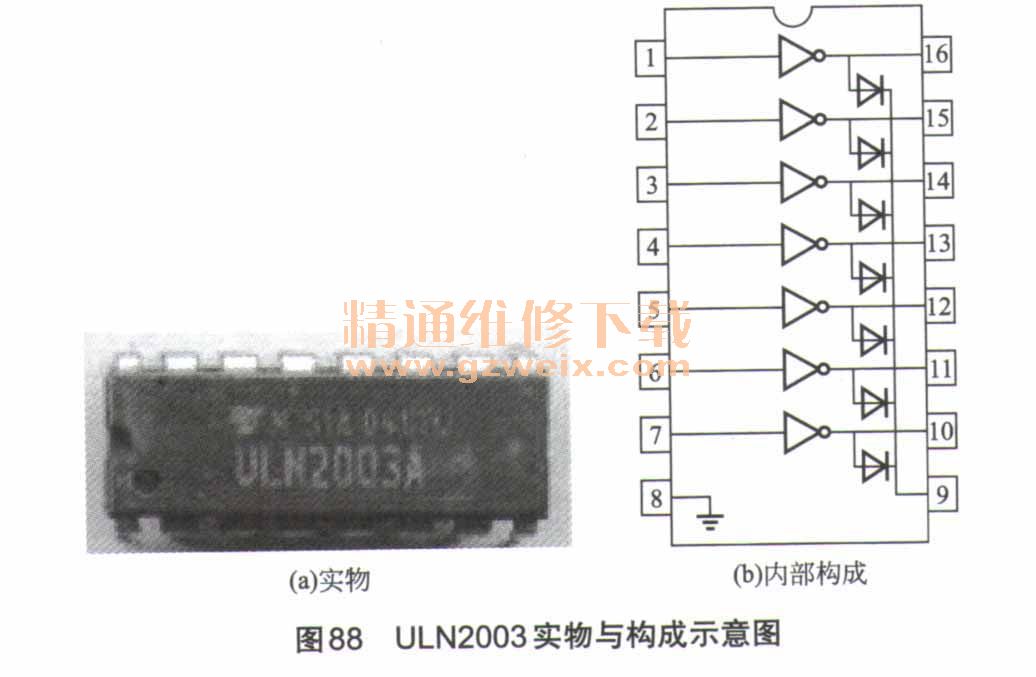

    ULN2003μPA2003//MC 1413/TD62003AP/KID65004是由7个非门电路构成的，它的输出电流为200mA（最大可达350mA），放大器采用集电极开路输出，饱和压降VCE约1V左右，耐压BV CED约为36V，可用来驱动继电器，也可直接驱动白炽灯等器件。它内部还集成了一个消线圈反电动势的钳位二极管，以免放大器截止瞬间过压损坏。ULN2003/μPA2003/MC 1413/TD62003AP/KID65004的实物与内部构成如图88所示。在图6-88（b）内接小圆圈的引脚是输出端。

    2. U LN2003/μPA2003 /MC 1413/TD62003AP/KI D65004的检测
    ULN2003/μPA81 C/μPA2003//MC 1413/TD62003AP/KID65004内的非门检测

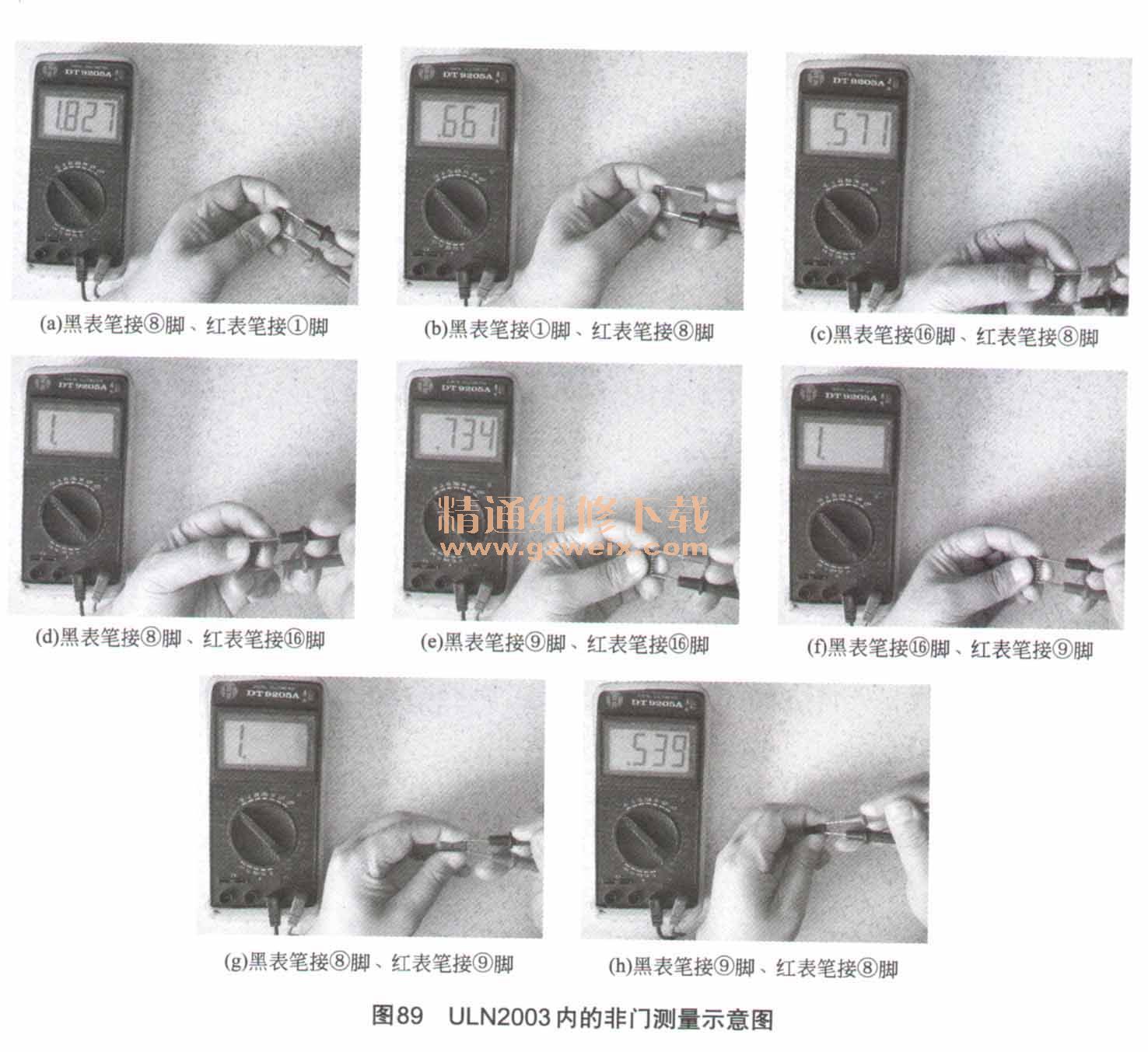

    由于ULN2003/PA81 C/μPA2003//MC 1413/TD62003AP/KID65004是由7个非门电路构成的，所以它们的7个非门的输入端、输出端对接地端⑧脚、对电源供电端⑨脚的阻值基本相同的，下面以①、16脚内的非门为例介绍该电路的检测方法，如图89所示。
