详解电脑控制型电冰箱维修基础

来源：本站整理作者：佚名 2016-01-19 10:45:21

（四）三极管

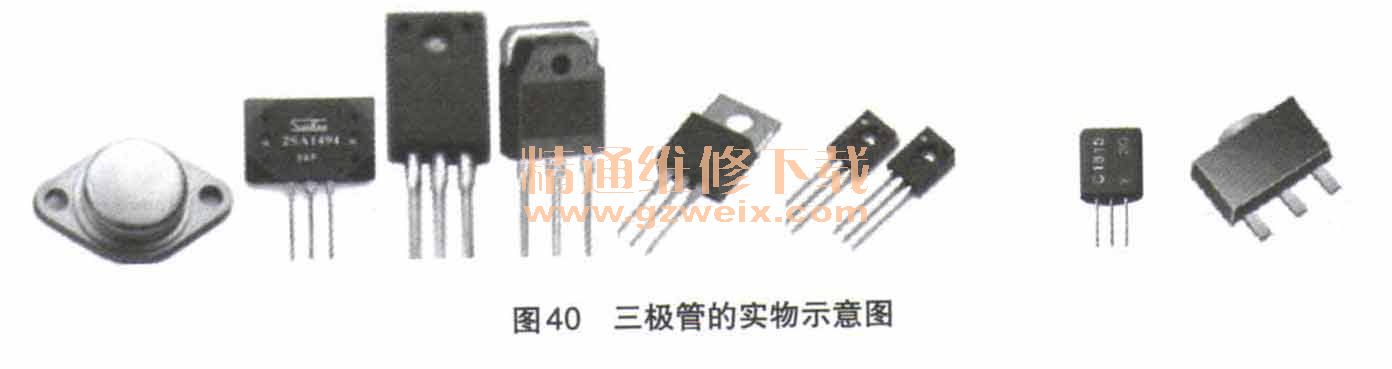

三极管（transistor）也称半导体晶体管或晶体三极管，它也是电子产品中应用最广泛的半导体器件之一。常见的三极管实物如图40所示。

    1．分类
    只极管按构成的材料可分为硅三极管和锗．二极管两种；三极管按结构不同可分为NPN型与PNP型；三极管按功率可分为小功率三极管、中功率二极管和大功率三极管三种；三极管按封装结构可分为塑料封装．三极管和金属封装三极管两种，目前常用的是塑封三极管；三极管按工作频率可分为低频二极管和高频三极管两种；二极管按焊接方式可分为插入式焊接和贴面式焊接两类；三极管按功能可分为普通只极管、达林顿三极管、带阻三极管、光敏三极管等多种。
    提示：
    用万用表直流电压挡测量硅管的正向压降一般为0.5～0.7V，锗管的正向压降多为0.2～0.4V。目前，应用的几乎都是硅管。

    2.三极管的构成

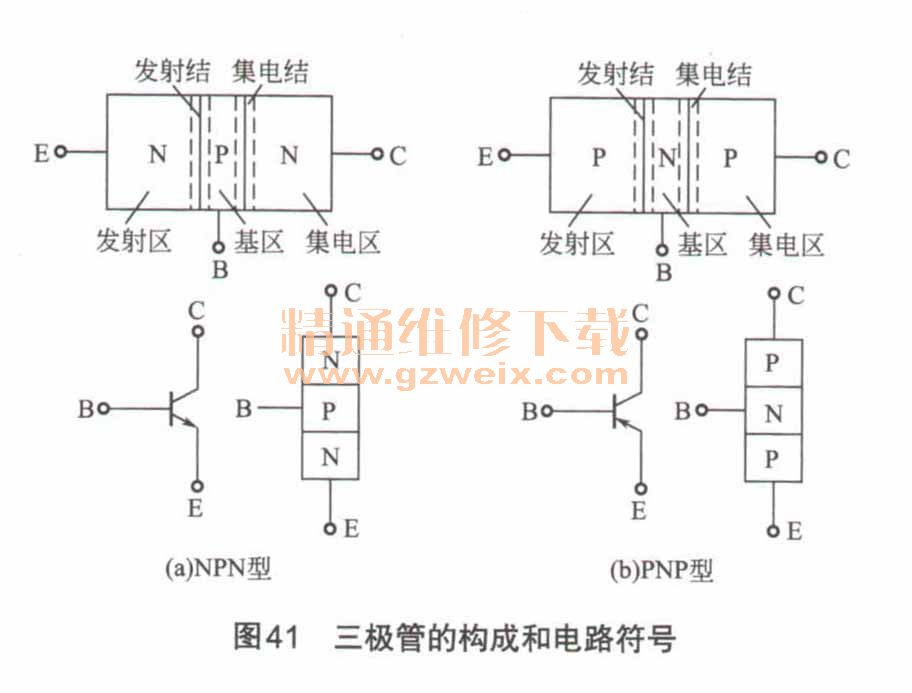

    三极管的构成是指普通三极管的构成。它是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成二部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种，从三个区引出相应的管脚，分别为基极b、发射极E和集电极c，如图41所示。

    发射区和基区之间的PN结叫发射结，集电区和基区之间的PN结叫集电极。NPN型三极管的发射区“发射”的是自由电子，其移动方向与电流方向相反，故发射极箭头向外：PNP型二极管发射区“发射”的是空穴，其移动方向与电流方向一致，故发射极箭头向里。

    3.普通三极管的管型、管脚识别
    判断普通只极管管型、管脚（电极）时既可以采用数字万用表的二极管挡，也可以采用指针一型万用表的电阻挡。
    提示：
    日本产三极管（如 2SA733、2SC945、2SD1887）的基极都在一侧，而国产三极管（如
3DG12、 3DD15、3DK4）的中间脚是基极。
   （1）数字万用表判别方法

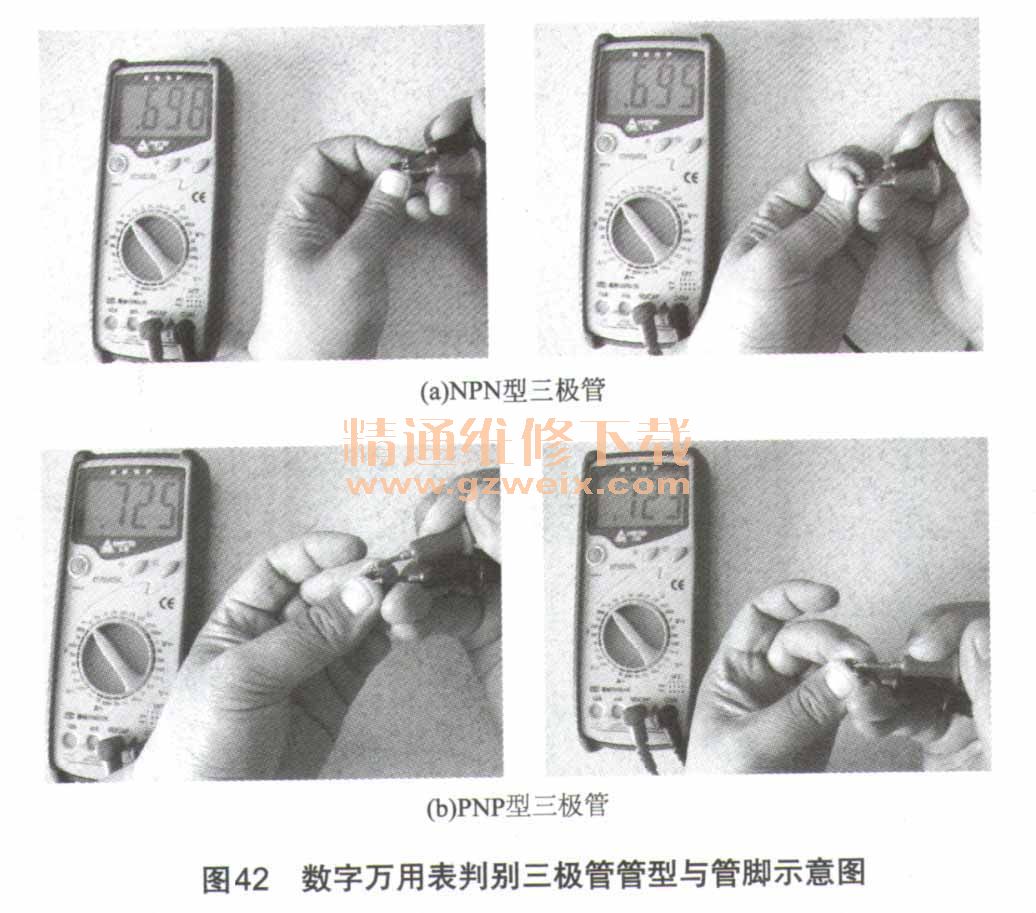

    采用数字万用表判断三极管的管脚和管脚时，应将它置于二极管挡，检测步骤如图42所示。

    首先假设二极管的第1个管脚为基极，用红表笔接三极管假设的基极，再用黑表笔分别接第2、3个脚，若显示屏显示数值都为0.5～0.7，说明假设的1脚的确是基极，并且该管为NPN型三极管，如图42（a）所示；若黑表笔接第1个管脚，用红表笔接另外两个管脚，若显示屏显示0.7左右的数字，说明该管是PNP刑三极管，并且黑表笔接的管脚就是基极，如图42（b）所示。否则，再次假设管脚后，采用土述方法测量就可以确认管子的类型。
   （2）指针万用表的判别

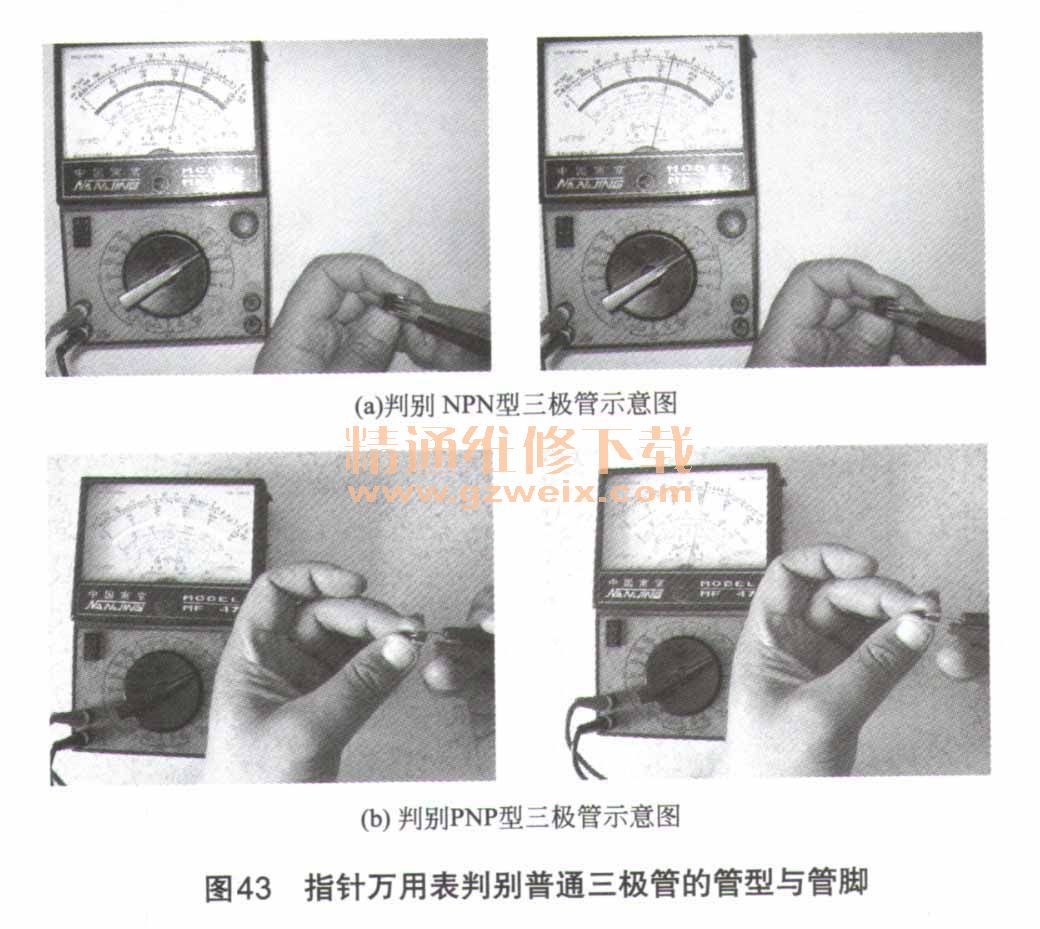

    采用指针万用表判别管型和基极时，应将它置于Rx 1k挡，测量步骤如图43所示。

    黑表笔接假设的基极，红表笔接另两个管脚，测正向电阻的阻值为10k左右，则说明假设的基极正确，并且被判别的二极管是NPN型三极管，如图43（a）所示。红表笔接基极、黑表笔接另两个管脚，测正向电阻的阻值为10k左右，则说明红表笔接的管脚是基极，并且被测量的三极管是PNP型二极管，如图43（b）所示：

    4．好坏的检测
   （1）在路测量
    怀疑电路板上的三极管异常时，可先采用在路法测量它是否正常：在路测量时，若所测的阻值低于正常值时，除了怀疑被测的三极管是否异常，还应考虑电路板上是否有小阻值器件与被测三极管并联。

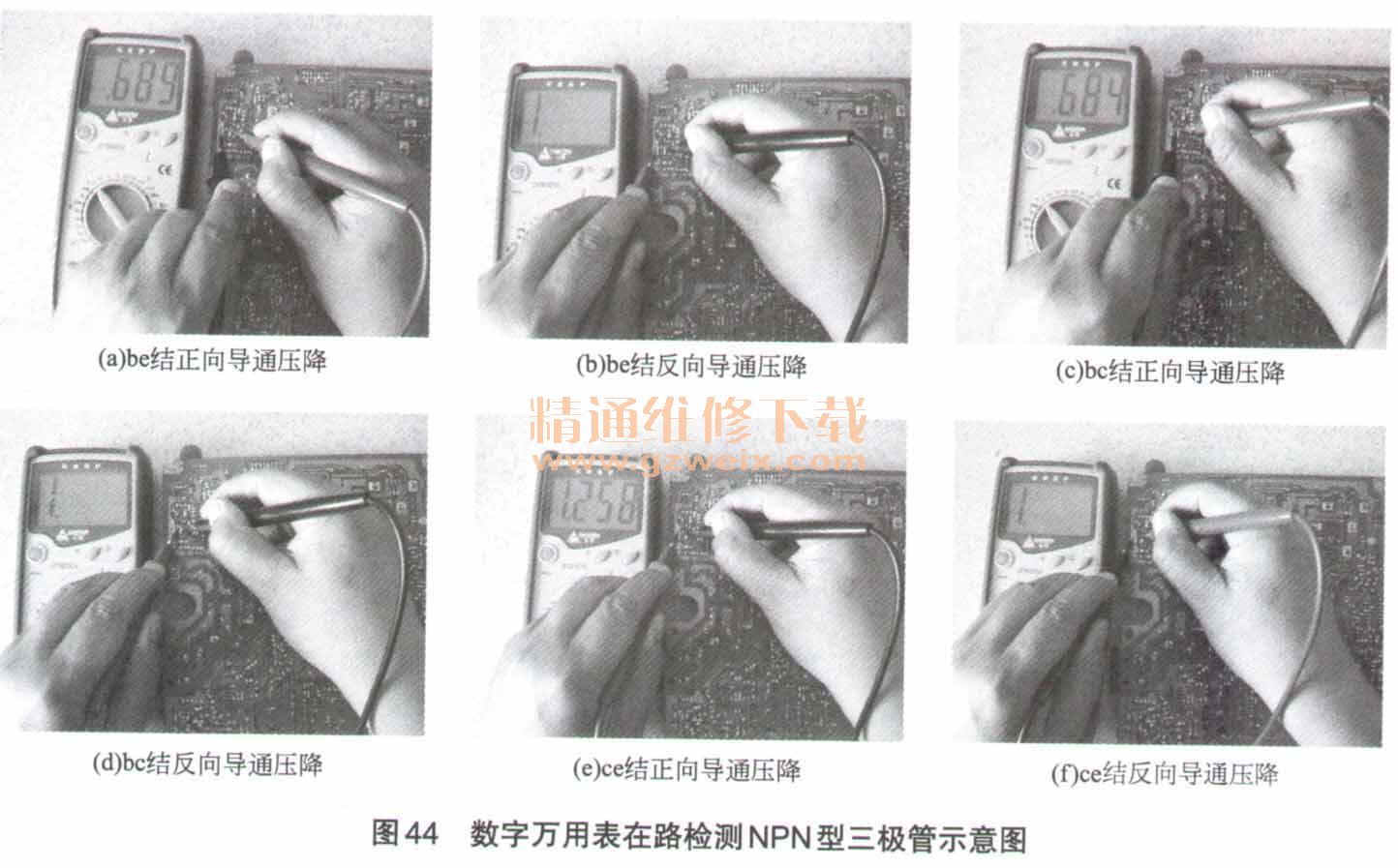

    ①NPN型只极管使用数字万用表在路测量NPN型只极管时，先将它置于二极管挡，测试方法如图44所示。

    首先，将红表笔接二极管的b极，黑表笔接e极，测be结的正向导通压降时为0.689左右；调换表笔后屏幕显示的数字为1，说明反向导通压降为无穷大。其次，将红表笔接只极管的b极，黑表笔接c极，be结的正向导通仄降值为0.684左右；调换表笔测be结的反向导通压降时为无穷大（屏幕显示的数字为1）。最后，测ce结的正向导通压降时，显示屏显示的数字为1.258左右；调换表笔测ce结反向导通压降时为无穷大（屏幕显示的数字为1）。

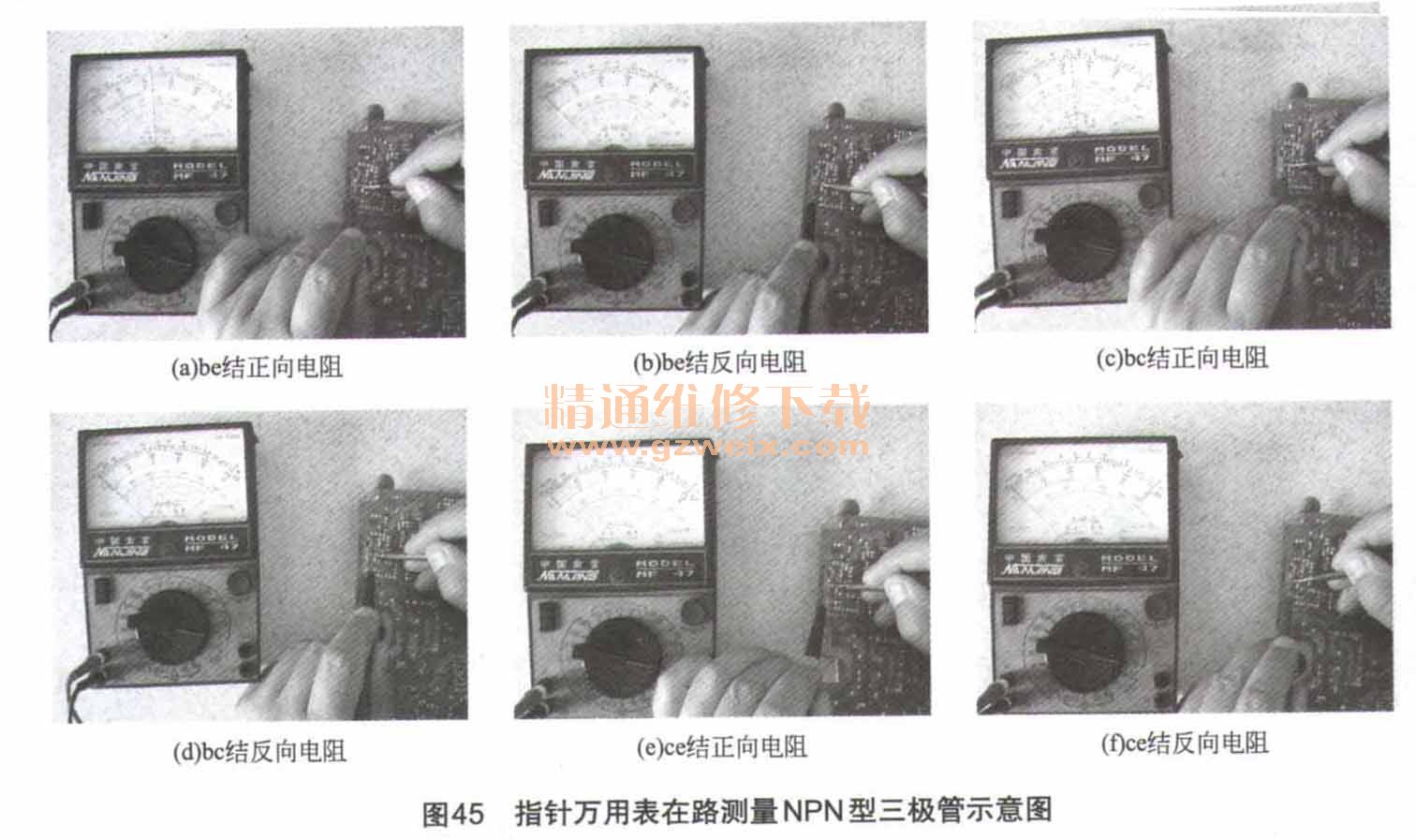

    使用指针万用表在路测量NPN型三极管时，将它置于Rx 1挡，测试方法如图45所示。

    首先，用黑表笔接二极管的b极，红表笔分别接e极，所测的正向电阻的阻值为20Ω左右；调换表笔后，测反向电阻的阻值为无穷大。其次，用黑表笔接三极管的b极，红表笔分别接c极，所测的正向电阻阻值为20 Ω左右；调换表笔后，阻值为无穷大。最后，用红表笔接c极，黑表笔接e极，测c、e极间的正向电阻的阻值大于200Ω；调换表笔后，测得反向电阻的阻值为无穷大。若数值偏差较大，说明该二＿二极管或与它并联的元件异常。

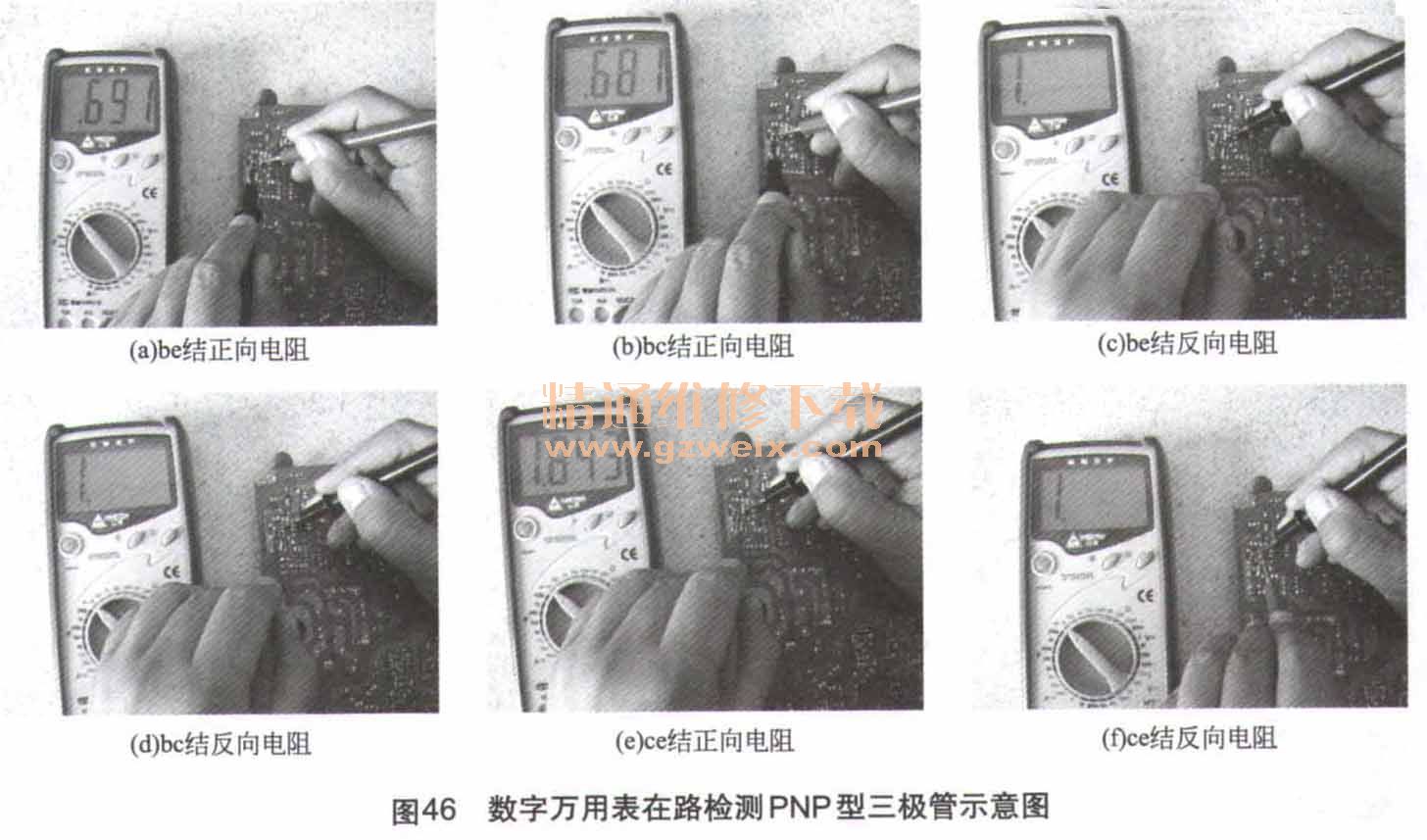

    ② PNP型三极管使用数字万用表在路测量PNP型三极管时，也使用二极管挡，测试方一法如图46所示。

    黑表笔接二极管的b极，红表笔分别接c极和e极，所测的正向导通压降都应为0.685左右；用红表笔接b极，黑表笔接c、e极时，测它们的反向导通压降时为无穷大（荧光屏显示的数字为1）；c、e卞及间的正向导通压降为1.843左右，反向导通压降为无穷大。

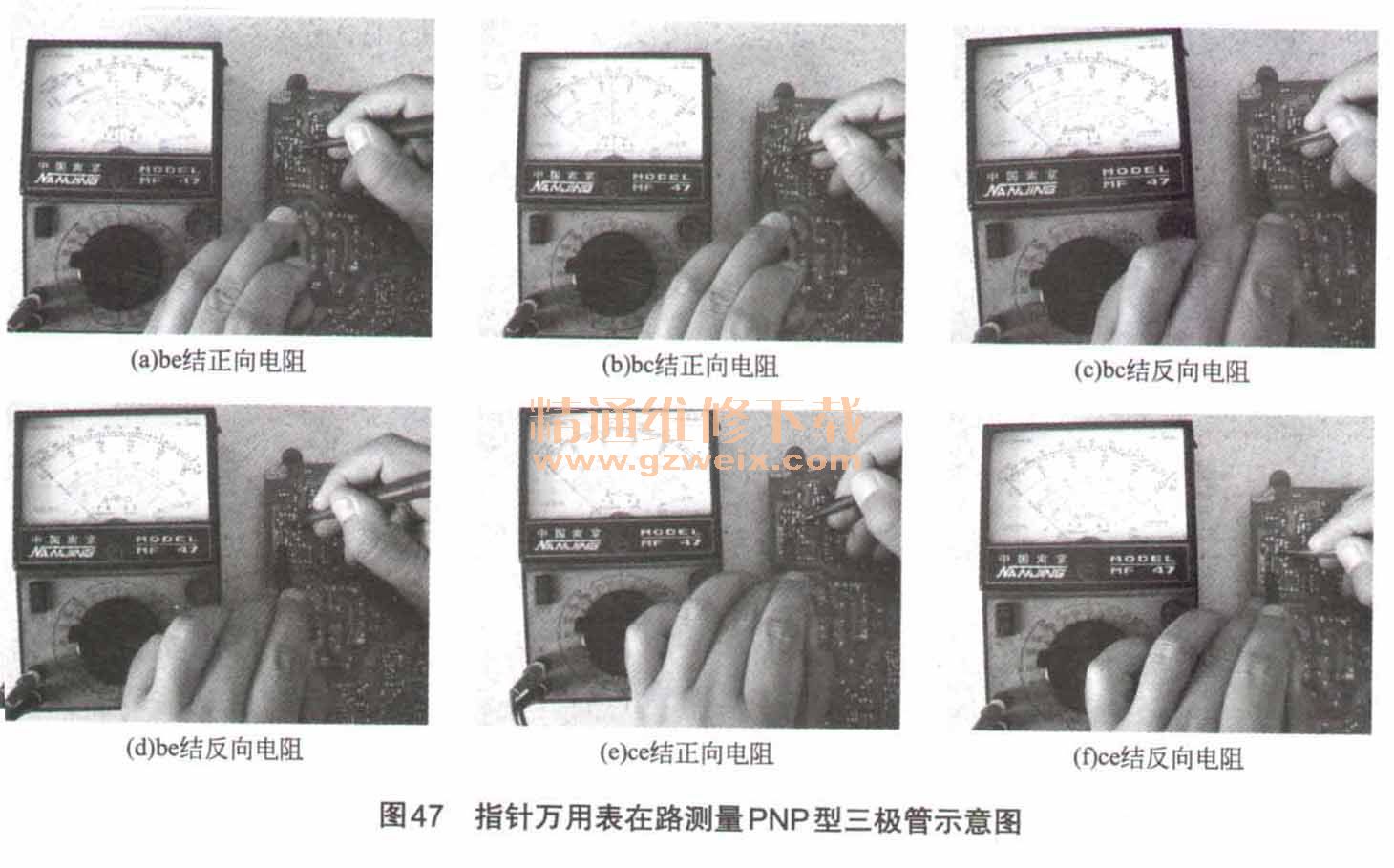

    使用指针万用表在路测量PNP型三极管时，将它置于Rx 1挡，测试方法如图47所示。

    红表笔接三极管的b极，黑表笔分别接c极和e极，测ce结的正向电阻时，阻值都应为19Ω左右；用黑表笔接b极，红表笔接c极和e极，测bc、be结反向电阻的阻值都应为无穷大。而c、e极间的正向电阻的阻值大于200Ω或为无穷大，反向电阻的阻值为无穷大。否则，说明该二极管已坏。
   （2）非在路测量
    当在路测量三极管异常或购买只极管时，则需要进行非在路测量，确认它们是否正常。

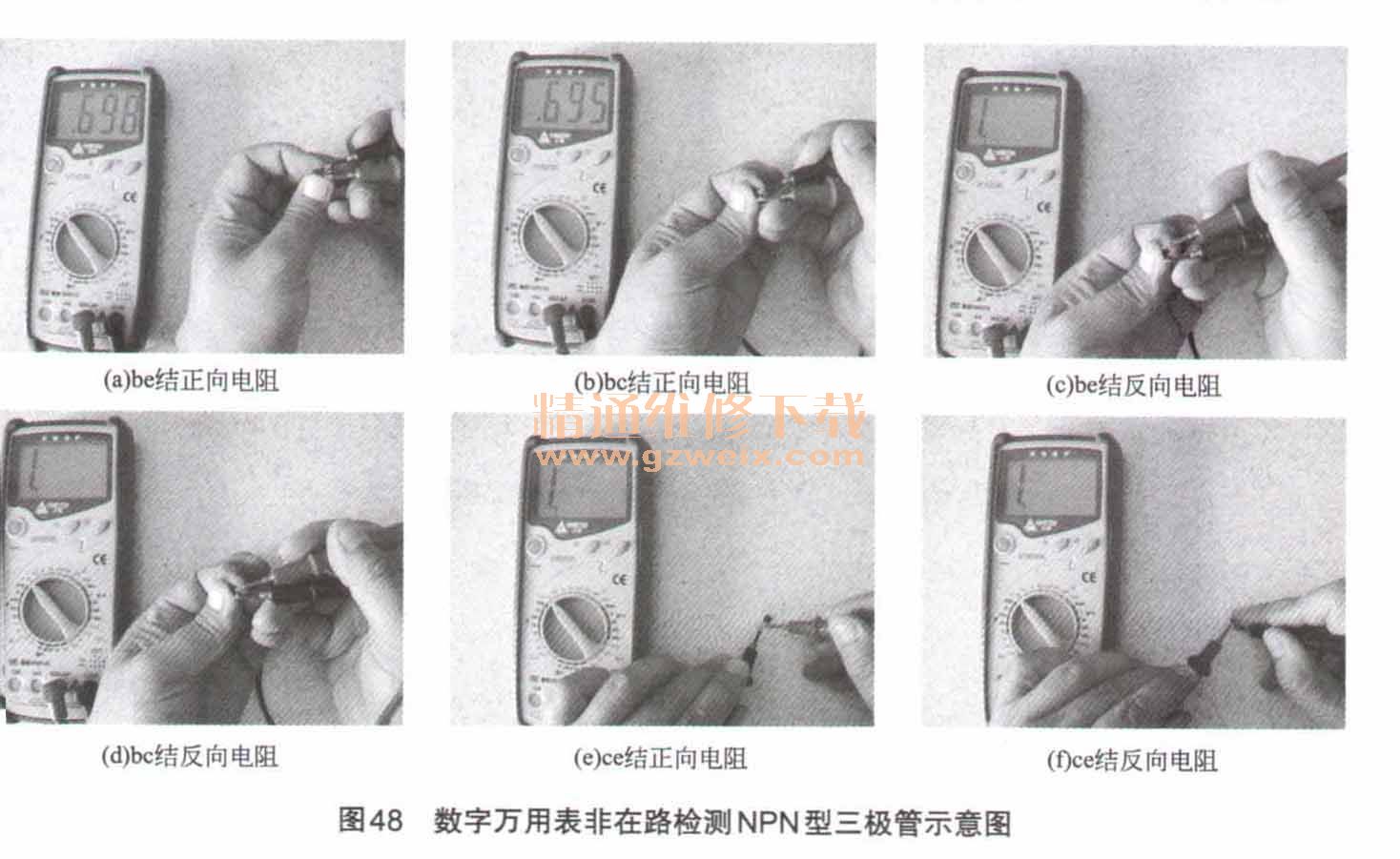

   ① NPN型三极管参见图48，使用数字万用表的二极管挡非在路测量NPN型三极管时，红表笔接三极管的b极，黑表笔分别接c极和e极，测正向电阻时，阻值都应为0.695左右；用黑表笔接b极，红表笔接c、e极，测be、be结反向电阻的阻值时，显示屏显示1，说明反向电阻的阻值都为无穷大；而c、e极间的正向电阻、反向电阻的阻值都为无穷大。
