6.阀体的解体

    阀体的解体步骤如下。

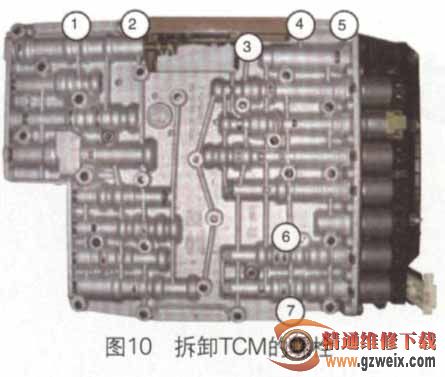

    (1)按图10中所示的螺栓位置，将螺栓拆下，然后才可将TCM从阀体上卸下。

    (2)拆下TCM（注意拆卸TCM时必须戴上防静电护腕）。

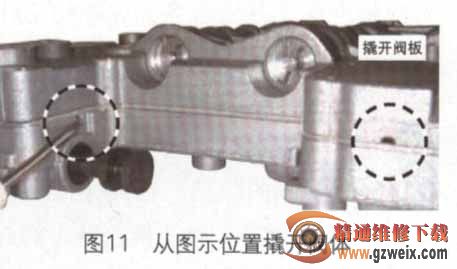

    (3)从图11所示的位置将阀体的两部分从中间的隔板上慢慢撬开。

    7．更换阀体隔板

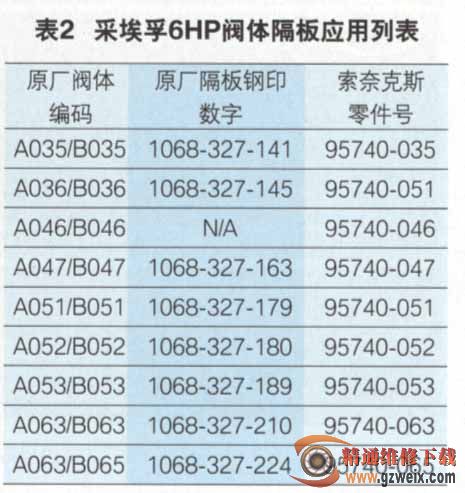

    采埃孚6HP的阀体隔板上是带密封胶的，但是这种密封胶在分解阀体时会被破坏。如果拆开阀体后发现隔板上的密封胶有任何破损或脱落，就应该更换阀体隔板。需要注意的是，这些阀体隔板有多种不同的型号，其胶层的图案是和阀体的油路匹配的，因此在更换隔板时，必须参考原厂隔板上的钢印数字和原厂的阀体代码，而不能简单地根据变速器的型号来决定。表2中显示了不同采埃孚6HP阀体所对应的隔板型号，需要注意的是，A0361B036和A0511B051这2种阀体的隔板是可以互换的，都可由隔板95740-051直接替换，这是由于采埃孚原厂的产品升级造成的。

    阀体在分解后需要进行彻底清洗，然后再对阀体的各易损部位进行真空测试。在接下来的部分我们会详细介绍采埃孚6HP阀体油路的测试方法。根据测试的结果，可以酌情采用2种方式来进行修复：一种是采用快速阀体修包，一种是采用单独的修复。快速阀体修包主要用于里程数不高的阀体，将阀体的常见失效点进行直接替换式的修复，将油路中容易出现的内部泄漏点进行重新密封。这种修复方式简单易行，无需任何机加工，对磨损不严重的阀体效果很好。但如果阀体的某些阀孔已出现严重磨损和泄漏，就需要采用单独的修复，而这往往需要涉及到阀体的铰孔修复。

    8.阀体的检测技巧

    采埃孚6HP系列的阀体在进行检测时需要区分第1代还是第2代，因为它们的油路并不相同。下期将介绍第1代6HP阀体的下阀板和上阀板中各个易损部位，各部位失效时所出现的故障现象，以及进行真空测试的油路，对这些油路进行一遍真空测试，就可知道这块阀体的基本状态，并决定是否要修复，以及采用哪种方法来修复。
