一辆行驶里程约9000km,配置N55发动机,车型为E70的2013款宝马X5 SUV。客户反映:该车放几天后蓄电池灯会亮,车子能着车。
故障诊断:接车后,经诊断仪检测,有休眠电流故障,故障码如图1所示。

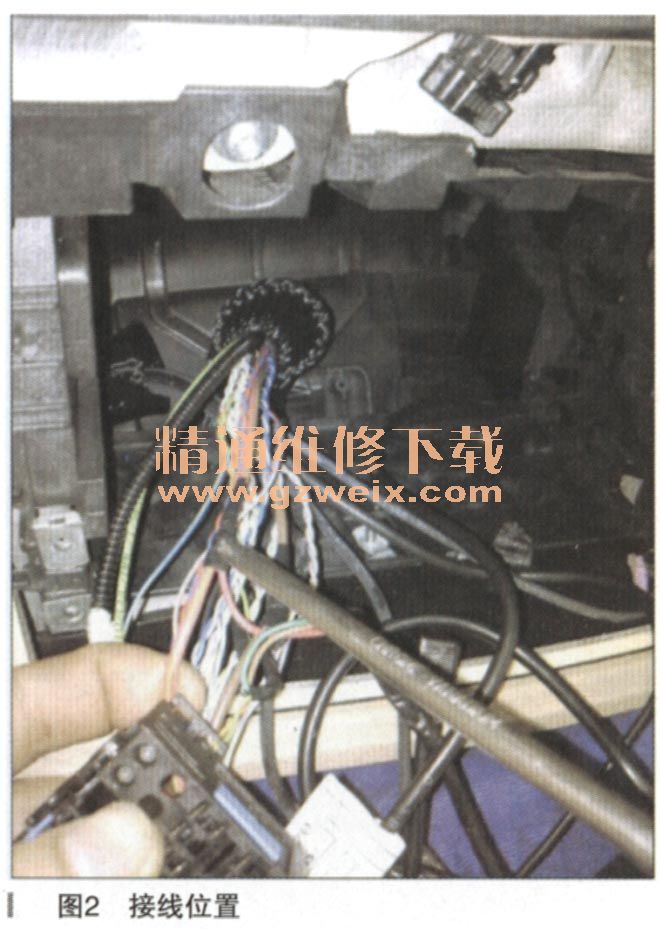

从检测计划明显可以看到,车子不休眠。又验证了一下,确实不休眠。车辆刚行驶8000多千米,因为模块坏掉而导致车子不休眠的可能性不大。该车是美规车,倒车影像是后加装上的,怀疑是加装倒车影像接到了总线端KL.30上导致车子不休眠。于是拆掉CIC主机,找到了倒车影像的电源线,接到了CIC主机的电源线上,如图2所示。

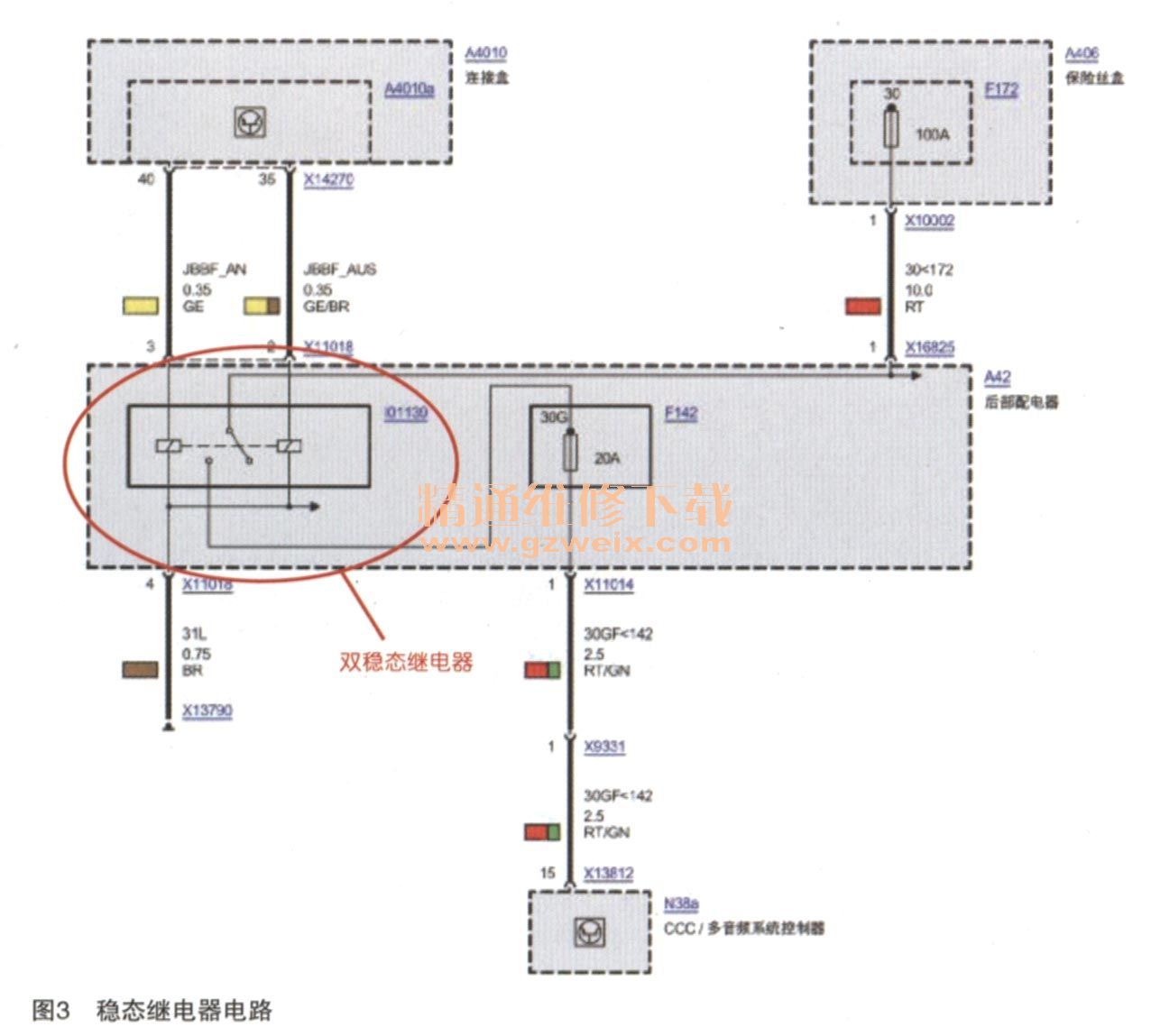

可是查电路图发现Cic主机的电源线是KL.30G线,我们都知道,加装用电器一般都会避免接到总线端KL.30或蓄电池上,而是接到总线端KL.15或者总线端KL.30G上,这样不会影响车子的休眠状况。而该车就是接到了KL.30G上,正常情况是不应该影响车子休眠的,难道是别的地方有问题或者加的还有别的配件?在寻找一番没有结果后,询问车主是否还有加装的配件,车主反映除了加装倒车影像外,并没有加装别的配件。这样一下又没有思路了,这么新的车,怀疑车辆本身的话比较麻烦。抱着试试的态度将倒车影像断开,再次测量休眠电流,发现车辆休眠正常!将倒车影像接上,再测量,这下不正常了。问题还真出在这儿!可是想不通的是这根明明是KL.30G线啊,难道这根线有什么不一般的地方?在翻阅电路图时,点击图中的F142发现有进一步的文件,打开后如图3所示。

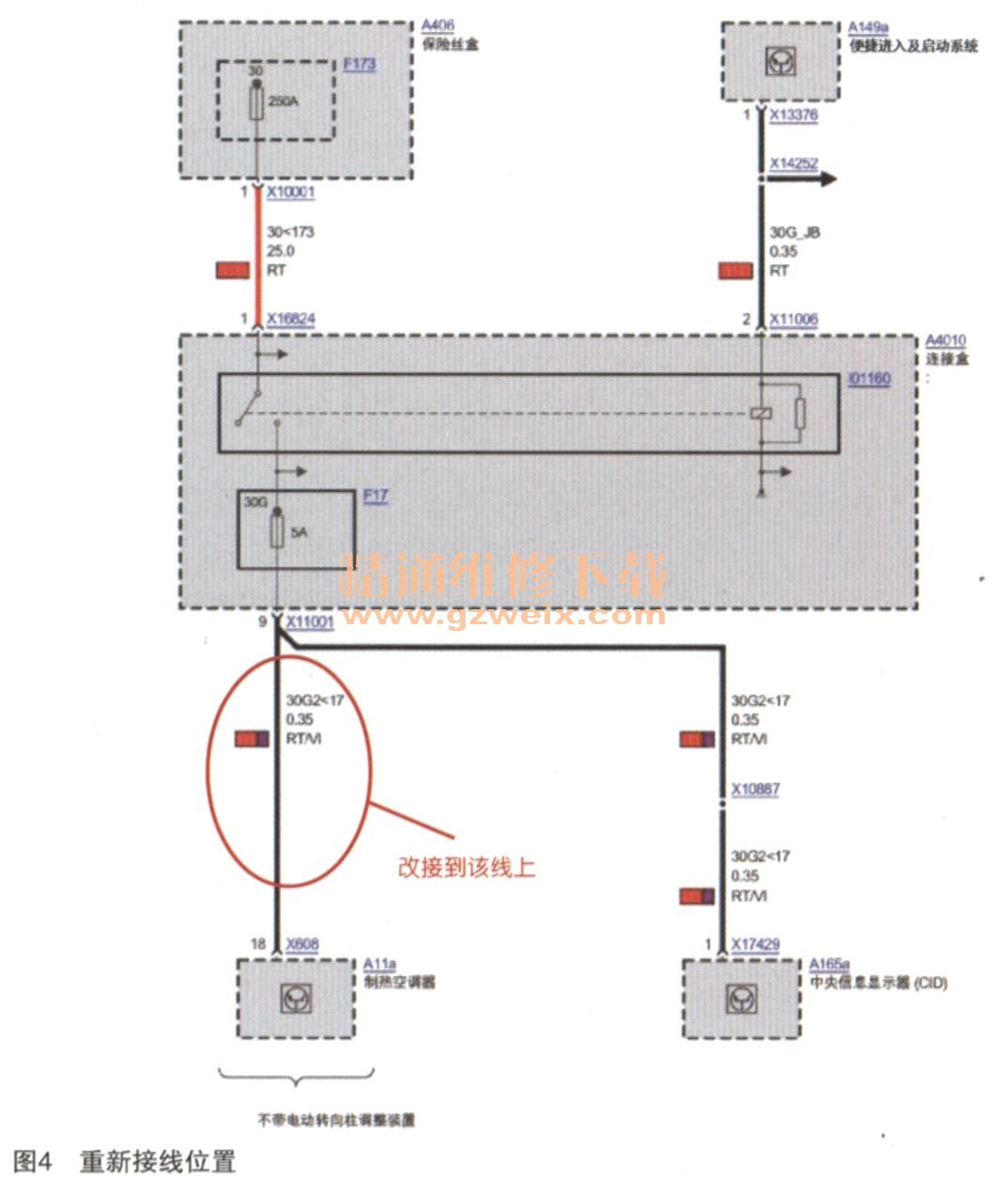

这时终于找到了接到KL.30G上导致车子不休眠的原因了,因为这不是普通的KL.30G线,在这个电路中运用了双稳态继电器,双稳态继电器是有两个稳定状态的一种继电器。它有两个输入回路,按规定加入输入量时可以造成两种稳定状态。运用在这里,它的常态是接通的,也就是说这里的KL.30G线正常情况下是与总线端KL.30接通的,只有CIC故障时或电源管理系统监测到影响车辆的启动能力时,控制模块才会施加反向脉冲电流使KL.30G与KL.30断开。故障点找到,于是将倒车影像的电源线从CIC电源线上断开,就近接到了空调控制面板的电源线上,该电路如图4所示。
再次检测休眠电流,车辆休眠正常,故障排除。在随后的跟踪了解,故障没有再次出现。
