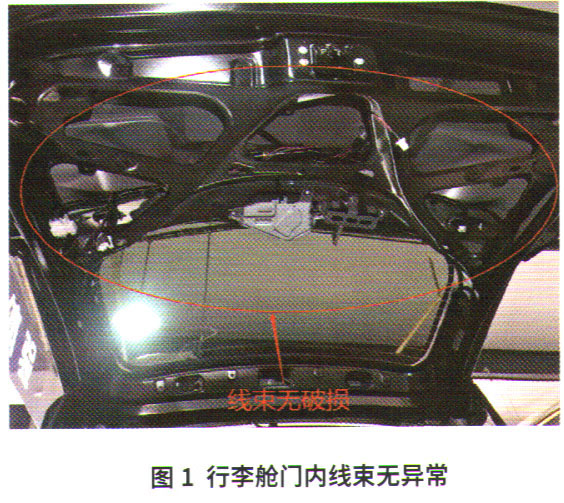

检查分析：维修人员接车后检查，故障与用户描述一致。沟通得知，加装倒车影像前车辆一切正常。拆下行李舱内饰板检查内部线束（图1），无异常。

    查看车外灯光线路图得知，左侧示宽灯是由继电器控制单元内的一个集成单元控制供电的。而左侧转向灯是由车身控制单元供电的。根据由简入繁的方法，先对示宽灯不亮进行检查，首先拆下发动机舱内的继电器控制单元，测量C1端子（紫色线）到行李舱内尾灯线束的紫色线，正常（图2）。怀疑继电器控制单元故障（图3），更换后故障依旧。

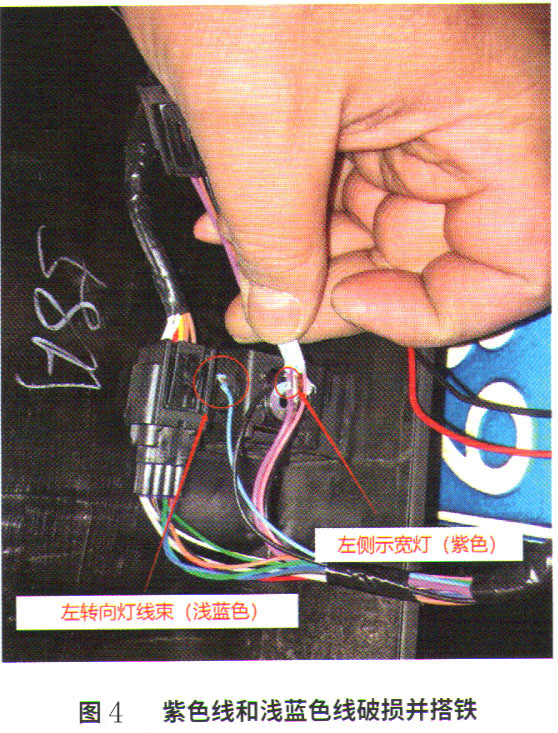

    依次断开左前示宽灯插接器、继电器控制单元插接器、左后尾灯插接器和牌照灯插接器后，测量C1与搭铁之间是否导通时，发现异常导通，在拆下行李舱门上的倒车影像摄像头时，发现线束有破损。刚好就是紫色线（左侧示宽灯）和浅蓝色线（左侧转向灯）破损并搭铁（图4）。

    故障排除：修复破损线束后试车，故障排除。

    回顾总结：本田皓影是全新车型，示宽灯采用了来自车身控制单元组合灯开关的输入信号，由继电器控制单元控制。而转向灯是组合灯开关的信号发送给车身控制单元，由车身控制单元控制转向灯。

    继电器被集成单元取代，好处在于当灯光线路出现短路时，集成单元会通过断电进行自我保护，避免熔丝断路。

    对于此类故障，最好的方法就是断开所有相关灯光后，测量线束对搭铁和电源的短路情况。
