一辆2016款本田缤智。该车发现发动机故障灯点亮,到店清码后,离店时没亮,行驶几公里后又点亮了。
诊断过程:
1. HDS查看DTC;
2.查看系统电路图,如下:
3.工作原理(由电路图):
①摇臂机油压力开关用于监测摇臂机油控制电磁阀的工作情况;
②发动机低转速、VTEC系统不工作时,B18端子无PCM控制信号输出,摇臂机油控制阀关闭,压力机油不能通过控制阀进入VTEC执行机构,摇臂机油压力开关处于闭合状态,B21端子给PCU一个低电位信号;
③反之,发动机高转速、VTEC系统工作时,B18端子输出PCM控制信号,摇臂机油控制阀打开,压力机油通过控制阀进入VTEC执行机构,同时推动摇臂机油压力开关使其断开,B21端子给PCU一个高电位信号。
4.原因分析:
目前,HDS读取DTC为P2646(摇臂机油压力开关电路电压过低),由DTC生成原理推断,在B18端子有PCM控制信号输出时,B21端子却检测到了低电位信号,从而生成DTC P2646。
可能的故障原因有:
①摇臂机油控制电磁阀损坏;
②摇臂机油压力开关损坏;
③摇臂机油压力开关控制线路短路;
④机油压力不足;
⑤摇臂机油控制阀卡滞,或油道堵塞。
5.原因确认:
摇臂机油压力传感器数据显示,机油压力无异常;检查压力开关和控制阀线路以及插接器状态,无异常;购买2个月、行驶2千多公里的新车,摇臂机油控制阀卡滞、或油道堵塞的可能性极低。
因此,判断故障原因为:
①摇臂机油压力开关损坏----始终处于闭合状态
②摇臂机油控制电磁阀损坏----不工作

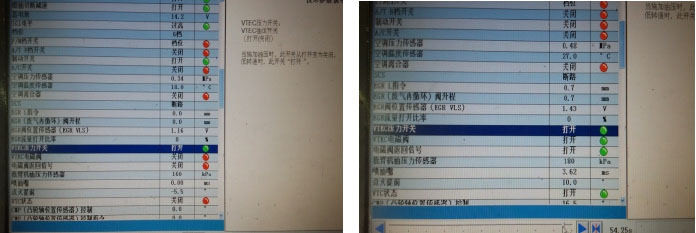

更换摇臂机油压力开关,测试

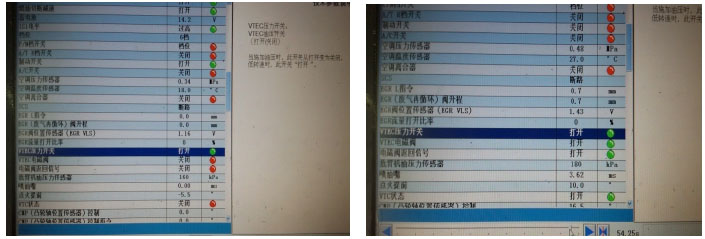

更换摇臂机油控制电磁阀,测试:

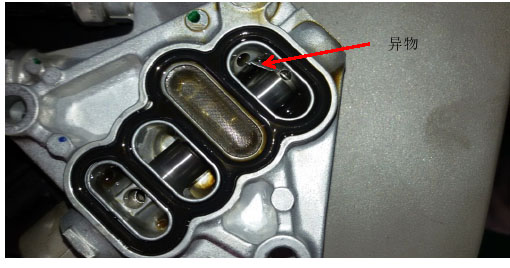

拆卸摇臂机油控制阀体总成,检查:

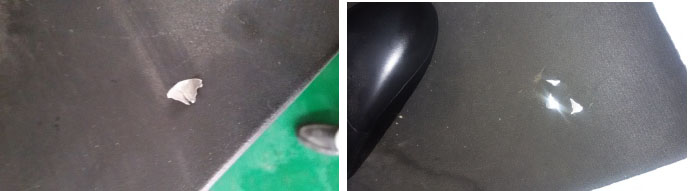

异物为铝合金切屑
清除铝合金切屑后,装回摇臂机油控制阀体总成,测试,

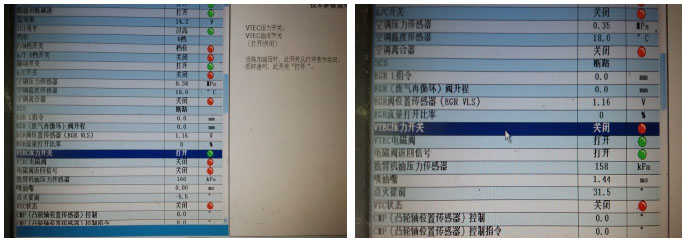

数据流显示相关系统工作正常,不再有临时故障码产生,故障己排除。
案例总结:
1.因铝合金切屑卡住摇臂控制阀滑阀,使其始终处于关闭状态(即便电磁阀工作,滑阀也无法移动办压力机油无法进入VTEC执行机构,同时无法推动摇臂机油压力开关使其断开,所以,B21端子始终为低电位。
2.故障诊断始终遵循由简而繁、循序渐进的原则,不要放过任何一个可能原因的排查。
