本田奥德赛发动机故障灯亮故障检修
来源:本站整理  作者:佚名  2021-03-25 09:53:21

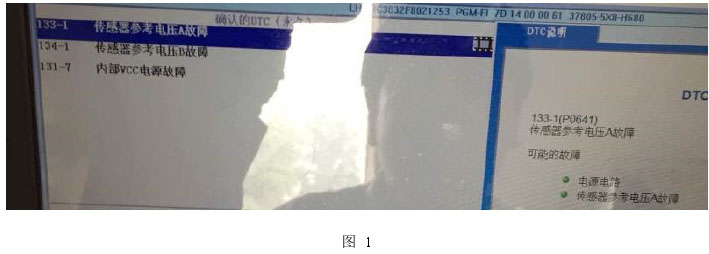

 故障现象:发动机故障灯点亮,DTC如图1,特约店维修多日,由于是间歇性故障,没有找到故障原因,前期更换过发动机电脑,检查相关线束插头及通断情况,按照故障码指引检查也未发现异常。

故障分析:

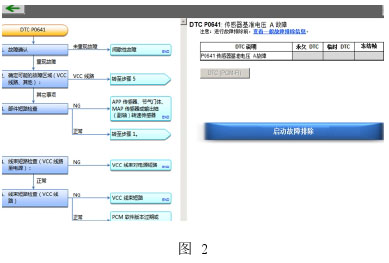

1、多次间歇性再现DTC,按照故障码流程内部VCC电源故障、参考电压A/B故障,按照流程找不到原因。

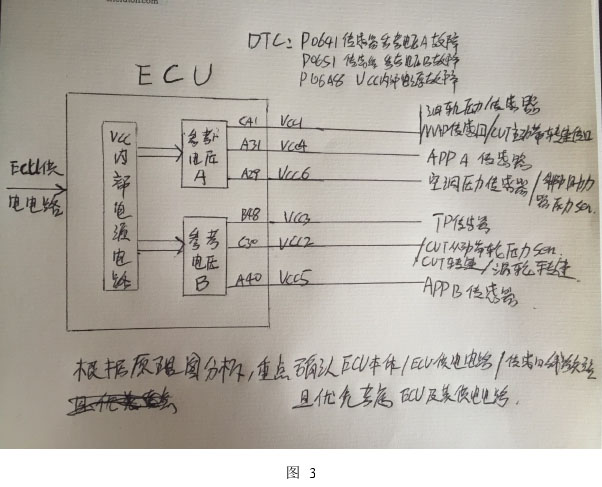

2、对VCC电源电路进行分析:
3、根据分析,可能因原因为电脑本身故障、电脑电源被影响之后产生的故障码,由于特约店更换过发动机电脑,重点确认上图3中相关线路通断、短路情况,但未发现异常。
4、此时诊断陷入困境,仔细查看电路图,除了VCC电路上相关传感器由ECU提供5V电源外,还有许多其它传感器也是由ECU提供5V电源的,如下图:

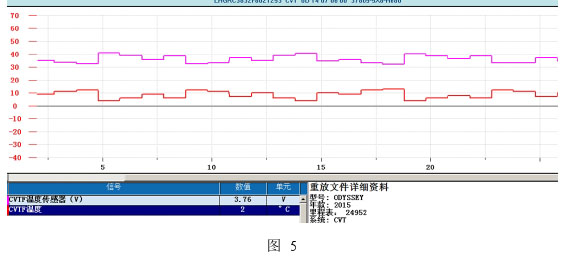

5、逐一排查5V电源传感器的电路情况,由于数量较多且有些电路确认起来比较复杂,所以先从HDS数据上检查,看能否找到异常数据,然后从明显异常处开始排查,查看HDS数据时发现CVT变速箱油温传感器数据明显异常:

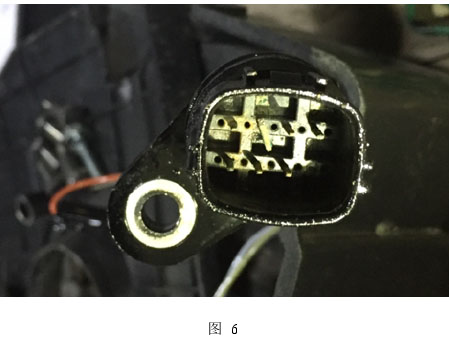

6、重点检查油温传感器插头,发现明显异常,该插头腐蚀,插针弯曲变形,根据维修手册,该插头除油温传感器线路外还有换档电磁阀B电路,换档电磁阀电路电源电压为12伏,油温传感器电压为5V 12V和5V短接后导致电脑5伏电源报错。
故障排除:更换变速箱壳体上油温传感器插头。
经验总结:电源出现故障,一般分为电源本身、电源的输入、电源的输出被短路三方面原因考虑。回头来看此故障可排除VCC供电传感器短路,因为这些是己经被分了AB类的,不会AB都报错。
