1.8  前悬架

1、前悬架总成（图1-59）

图1-59  前悬架总成

2、减振器（图1-60）

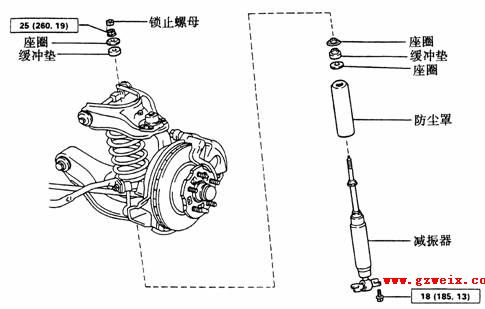

图1-60  减振器

3、上摆臂（图1-61）

图1-61  上摆臂

4、下摆臂和螺旋弹簧（图1-62）

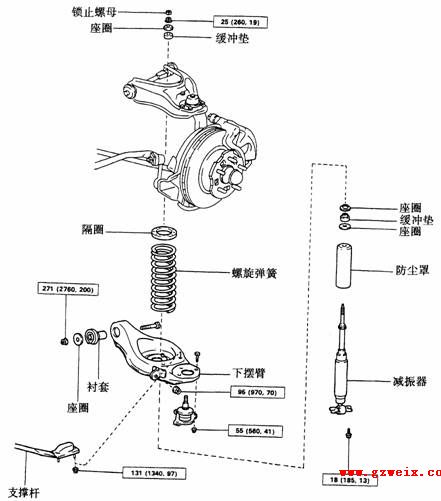

图1-62  下摆臂和螺旋弹簧

5、支撑杆（图1-63）

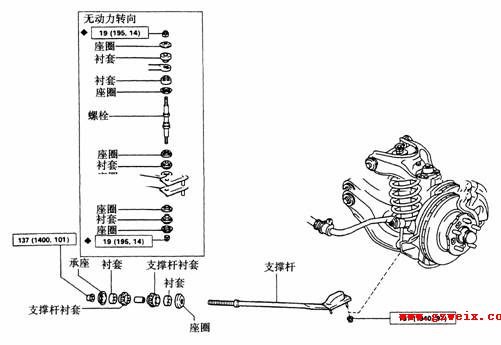

图1-63  支撑杆

6、上、下球头销（图1-64）

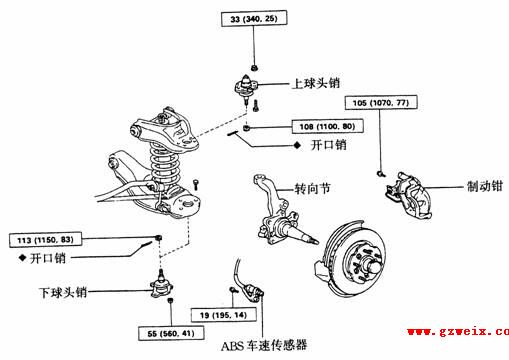

图1-64  上、下球头销

7、横向稳定杆（图1-65）

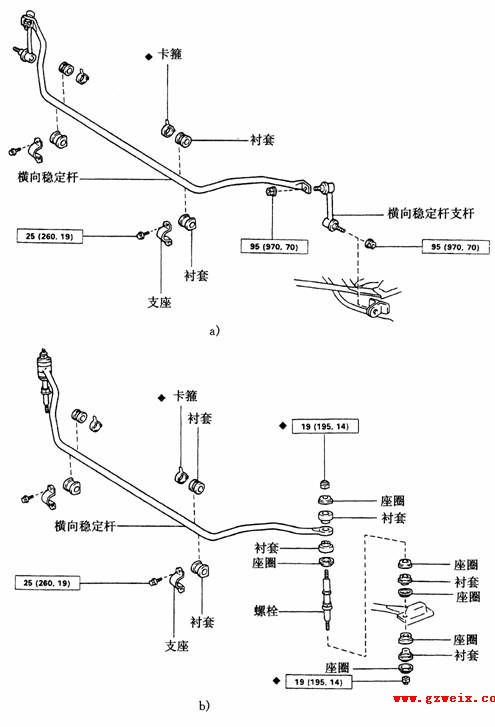

图1-65  横向稳定杆

a）动力转向车型  b）无动力转向车型

.9  四连杆式后悬架

1、后悬架总成（图1-66）

图1-66  后悬架总成

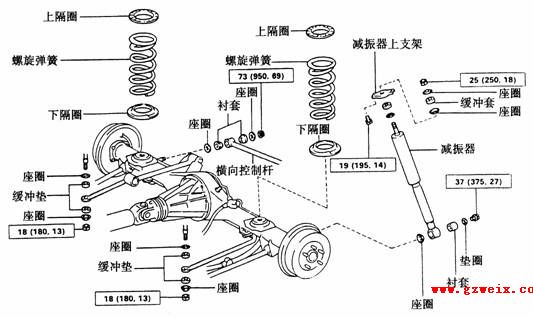

2、减振器和螺旋弹簧（图1-67）

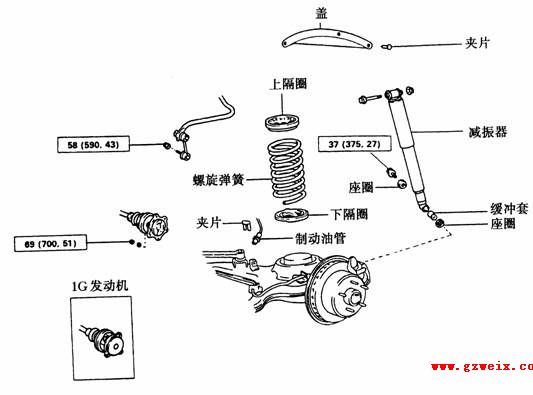

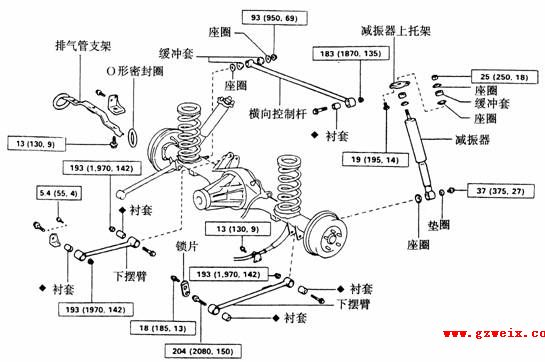

图1-67  减振器和螺旋弹簧

3、摆臂（图1-68）

图1-68  摆臂

4、横向稳定杆（图1-69）

图1-69  横向稳定杆









1.10  独立式后悬架

1、后悬架总成（图1-70）

图1-70  后悬架总成

2、减振器和螺旋弹簧（图1-71）

图1-71  减振器和螺旋弹簧







3、摆臂（图1-72）

图1-72  摆臂























4、横向稳定杆（图1-73）

图1-73  横向稳定杆

1.11  转向系统

1、转向柱拆卸（图1-74）

图1-74  转向柱拆卸

2、非倾斜式转向柱（图1-75）

图1-75  非倾斜式转向柱

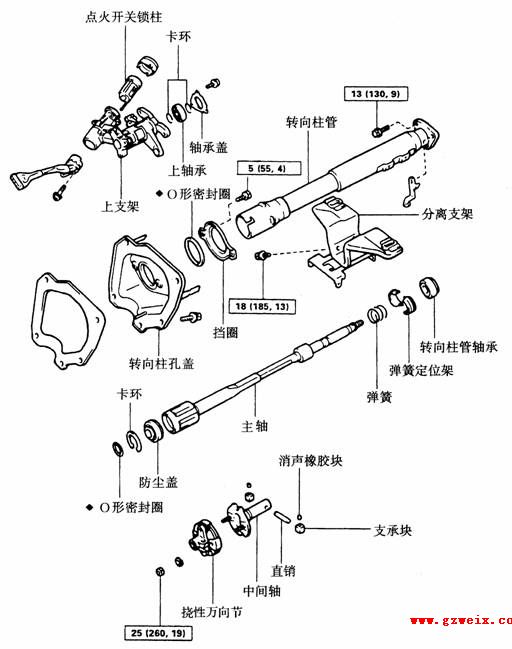

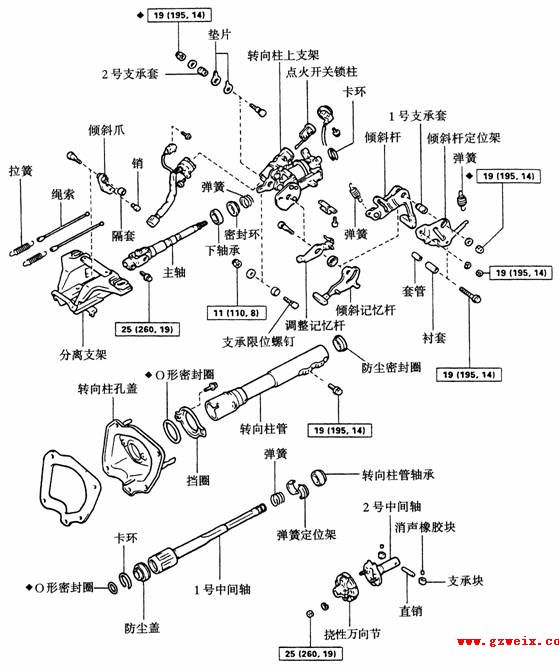

 3、倾斜式转向柱（图1-76）

图1-76  倾斜式转向柱

4、倾斜伸缩式转向柱（图1-77）

5、组合开关（图1-78）

图1-78  组合开关

、人力转向器（图1-79）

图1-79  人力转向器

a）拆装  b）零件



7、渐进式动力转向系统（图1-80）

图1-80  渐进式动力转向系统布置

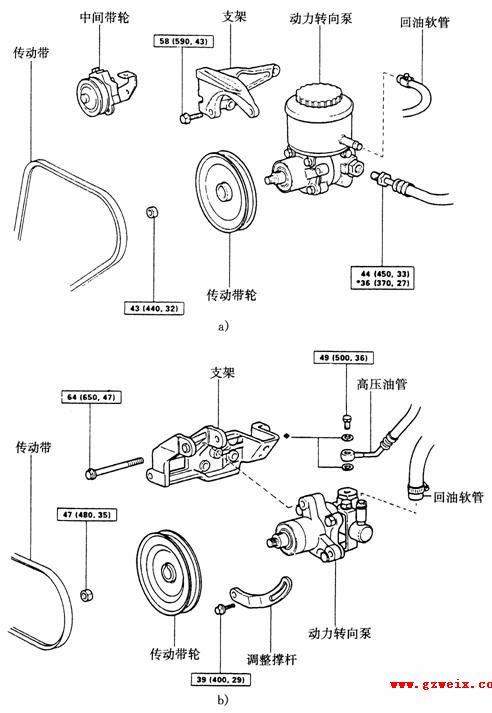

8、2JZ-GE发动机车型动力转向泵（图1-81、1-82）

图1-81  JZ-GE发动机车型动力转向泵拆卸

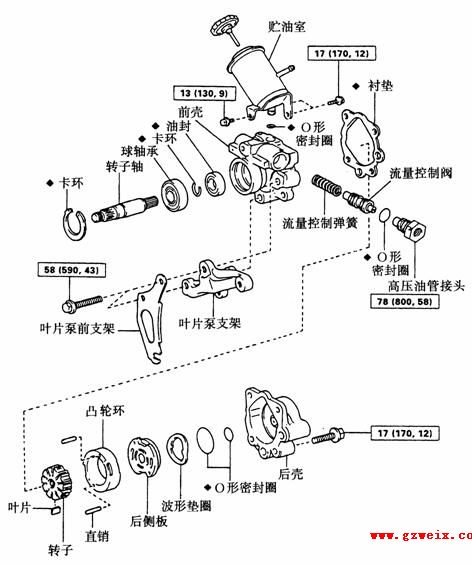

图1-82  JZ-GE发动机车型动力转向泵零件

、1G-FE发动机车型动力转向泵（图1-83、1-84）

图1-83  1G-FE发动机车型动力转向泵拆卸

图1-84  1G-FE发动机车型动力转向泵零件

10、4Y和2L发动机车型动力转向泵（图1-85、1-86）

图1-85  4Y和2L发动机车型动力转向泵拆卸

a）4Y发动机车型  b）2L发动机车型

图1-86  4Y和2L发动机车型动力转向泵零件

11、动力转向器（图1-87、1-88）

图1-87  动力转向器拆卸

图1-88  动力转向器零件

、转向杆件（图1-89）

图1-89  转向杆件

1.12  制动系统

1、制动系统布置（图1-90）

图1-90  制动系统布置

2、制动主缸和加力器拆卸（图1-91）

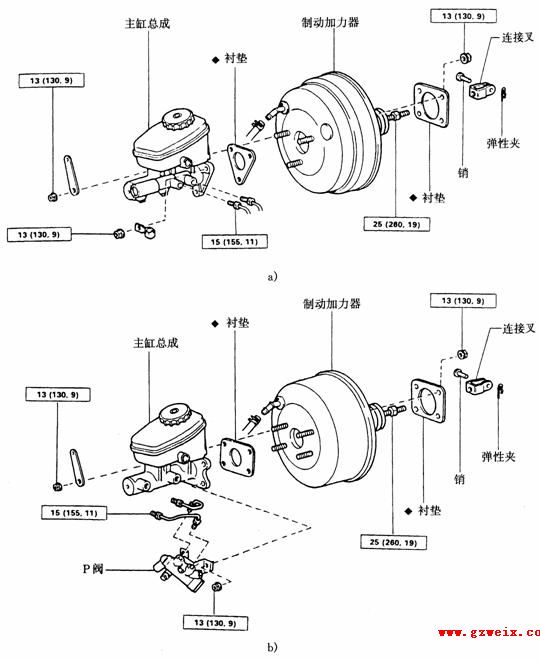

图1-91  制动主缸和加力器拆卸

a）2JZ-GE和1G-FE发动机车型  b）4Y和2L发动机车型

、制动主缸零件（图1-92）

图1-92  制动主缸零件

a）2JZ-GE和1G-FE发动机车型  b）4Y和2L发动机车型

4、前制动器（图1-93）

图1-93  前制动器

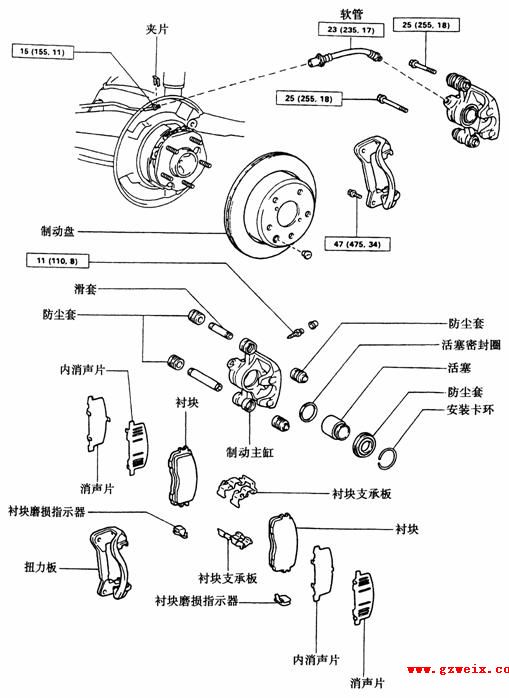

5、后制动器（盘式）（图1-94）

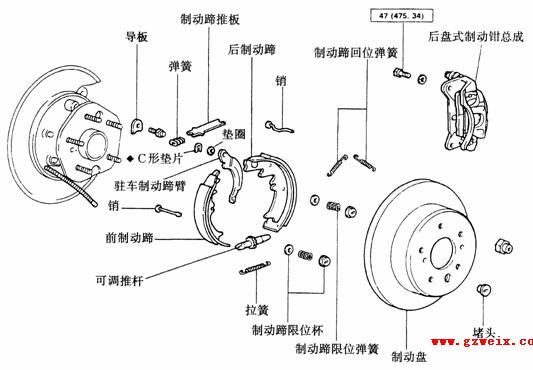

图1-94  后制动器（盘式）

6、后制动器（鼓式）（图1-95）

图1-95  后制动器（鼓式）

7、后制动器（驻车制动器）（图1-96）

图1-96  后制动器（驻车制动器）

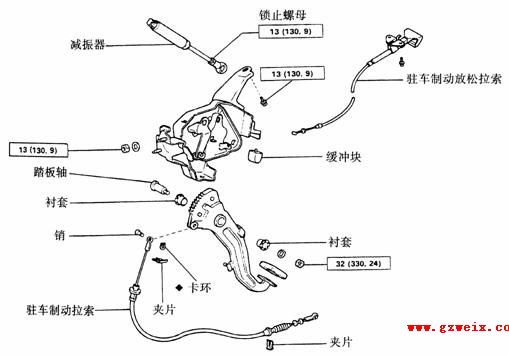

8、驻车制动器踏板（图1-97）

图1-97  驻车制动器踏板

9、防抱死制动系统（ABS）布置（图1-98）

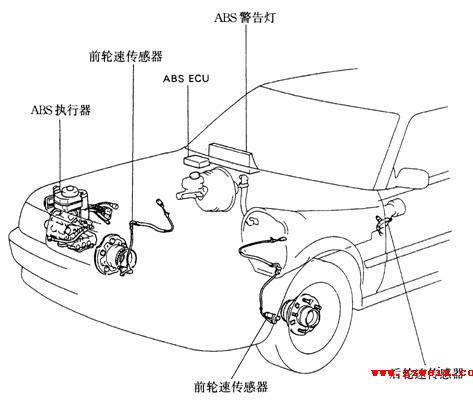

图1-98  防抱死制动系统（ABS）布置

10、ABS执行器（图1-99）

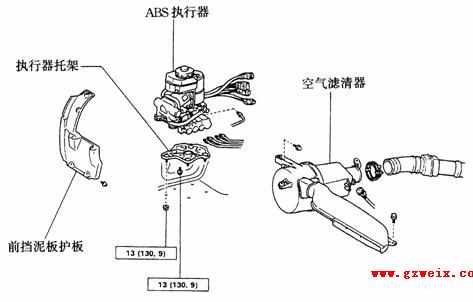

图1-99  ABS执行器

11、轮速传感器（图1-100）

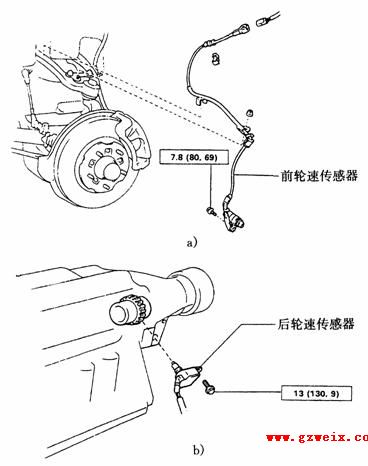

图1-100  轮速传感器

a）前轮速传感器  b）后轮速传感器



1.13  车身

1、前保险杠（图1-101）

图1-101  前保险杠

图1-101  前保险杠（续）

2、前车门（图1-102）

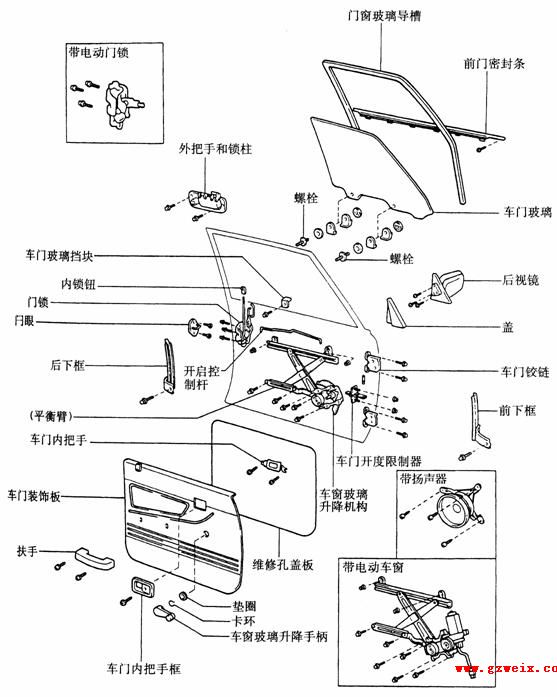

图1-102  前车门

、后车门（图1-103）

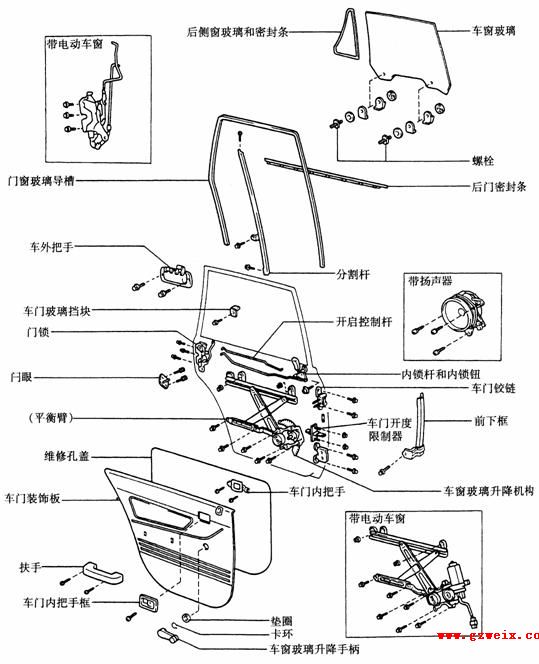

图1-103  后车门

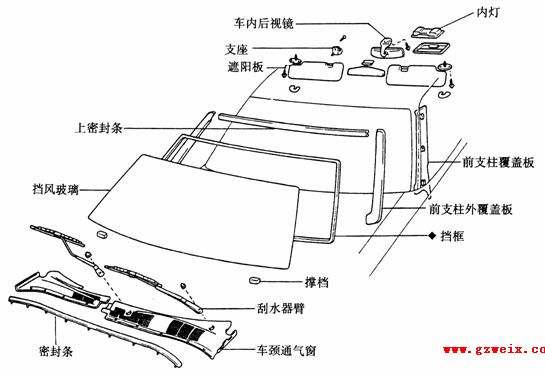

4、挡风玻璃（图1-104）

图1-104  挡风玻璃

5、后窗玻璃（图1-105）

图1-105  后窗玻璃

6、仪表板（图1-106）

图1-106  仪表板

7、燃油箱（图1-107）

图1-107  燃油箱

a）四连杆后悬架车型  b）独立后悬架车型

8、座椅安全带（图1-108）

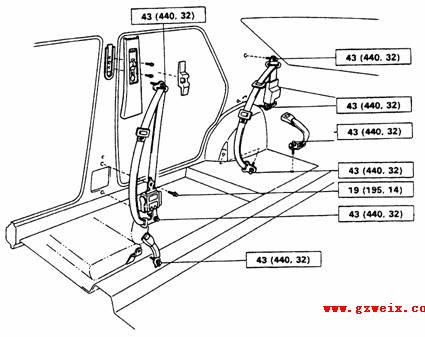

图1-108  座椅安全带

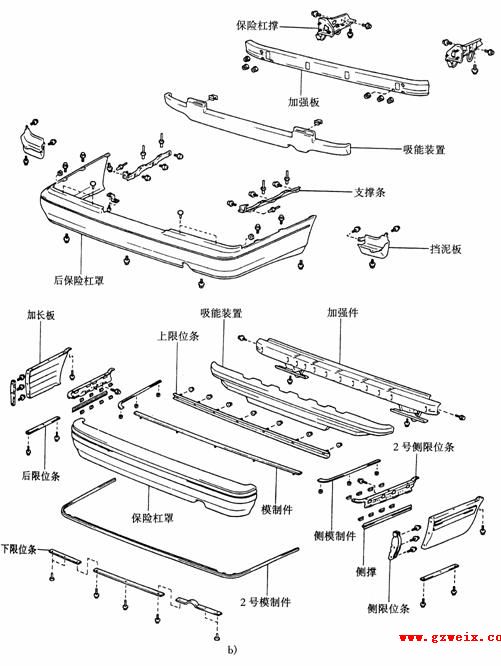

9、后保险杠（图1-109）

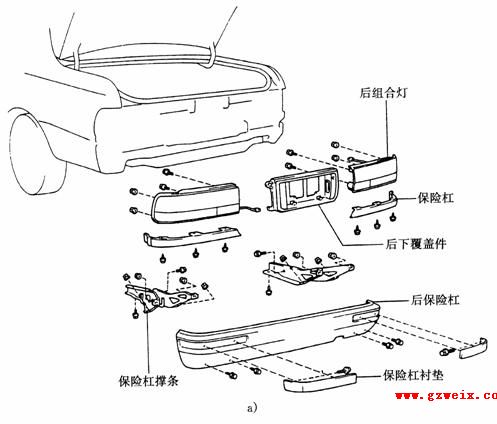

图1-109  后保险杠

图1-109  后保险杠（续）

1.14  车身电器

1、继电器盒和接线盒的位置（图1-110）

图1-110  继电器盒和接线盒的位置

2、1、2号继电器盒和1号接线盒（图1-111）

图1-111  1、2号继电器盒和1号接线盒

LHD车型

熔丝：1-尾灯（10A）  2-制动（15A）  3-仪表板照明（7.5A）  4-刮水器（20A）  5-仪表（7.5A）  6-点烟器（15A）  7-发动机（7.5A）  8-ECU-IG（15A）  9-雾灯（15A）  10-收音机（2号）（7.5A）  11-转向（10A）  12-暖风（15A）  13-ECU-B（15A）  14-起动（7.5A）  15-IGN（7.5A）

继电器和电路保护器（CB）：A-除霜CB（30A）  B-车门CB（30A）  C-尾灯控制继电器  D-除霜控制继电器  E-雾灯控制继电器  F-闪光继电器  G-A/C压缩机继电器  H-电源主继电器

RHD车型

熔丝：1-尾灯（10A）  2-制动（15A）  3-仪表板照明（7.5A）  4-刮水器（20A）  5-仪表（7.5A）  6-CIG（15A）  7-发动机（7.5A）  8-ECU-IG（15A）  9-雾灯（15A）  10-收音机（2号）（7.5A）  11-转向（10A）  12-暖风（15A）  13-ECU-B（15A）  14-IGN（7.5A）  15-起动（7.5A）  16-I/UP（7.5A）

继电器和电路保护器（CB）：A-除霜CB（30A）  B-车门CB（30A）  C-尾灯控制继电器  D-电源主继电器  E-雾灯控制继电器  F-闪光继电器  G-转向信号灯继电器（2L）  H-转向信号灯继电器（2L）  I-危险警告继电器（2L）

、3号继电器盒（图1-112）

图1-112  3号继电器盒

熔丝：1-HTR（暖风）（50A）  2-RR A/C（后空调）（15A）  3-大灯（RH）（15A）  4-大灯（LH）（15A）  5-CDS风扇（30A）  6-A/C（7.5A）  7-EFI（20A）（2JZ-GE、1G-FE）；AM2（20A）（2L）  8-HAZ-HORN（危险警告）（15A）  9-顶灯（15A）  10-I/UP（7.5A）；充电（7.5A）（4Y）

继电器：A-后空调（RR A/C）继电器  B-CDS（空调冷凝器）风扇继电器  C-EFI主继电器  D-RDI（冷却系统散热器）风扇继电器  E-C/OPEN继电器  F-起动继电器  G-点火主继电器  H-喇叭继电器  I-暖气继电器  J-大灯继电器

RHD车型

熔丝：1、2、3-AM2（15A）（2L）  4-顶灯（15A）  5-HAZ-HORN（15A）  6-EFI（20A）  7、8、9-大灯（LH）（15A）  10-大灯（RH）（15A）  11、12-CDS风扇（30A）  13-后空调（15A）  14-A/C（15A）  15-暖风（50A）  16-除霜（30A）

继电器：A-喇叭继电器  B-大灯继电器  C-起动继电器  D-后空调继电器  E-暖风继电器  F-EFI主继电器  G-点火主继电器  H-除霜继电器  I-RDI风扇继电器（2JZ-GE）；空调切断继电器（2L）  J-A/C压缩机继电器

4、组合仪表（图1-113）

图1-113  组合仪表部件位置

5、巡航控制系统（图1-114）

图1-114  巡航控制系统部件位置

6、电动座椅控制系统（图1-115）

图1-115  电动座椅控制系统部件位置

a）前电动座椅（驾驶员座椅）  b）后电动座椅

1.15  空调

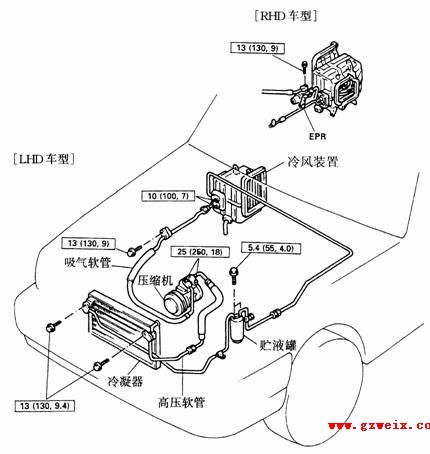

1、空调系统布置（图1-116）

图1-116  空调系统布置

图1-116  空调系统布置（续）

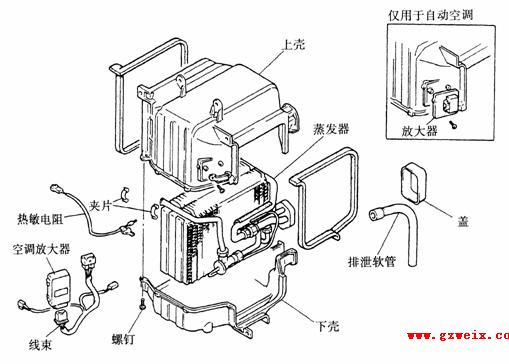

2、前冷风装置（图1-117）

图1-117  前冷风装置

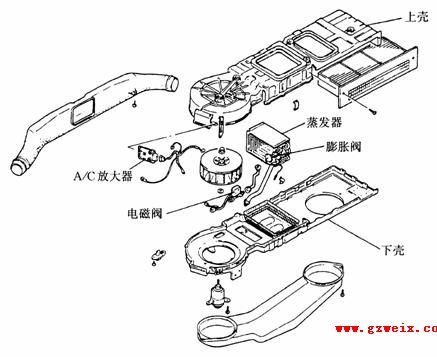

3、后冷风装置（图1-118）

图1-118  后冷风装置

4、制冷管路拧紧力矩（图1-119）

图1-119  制冷管路拧紧力矩

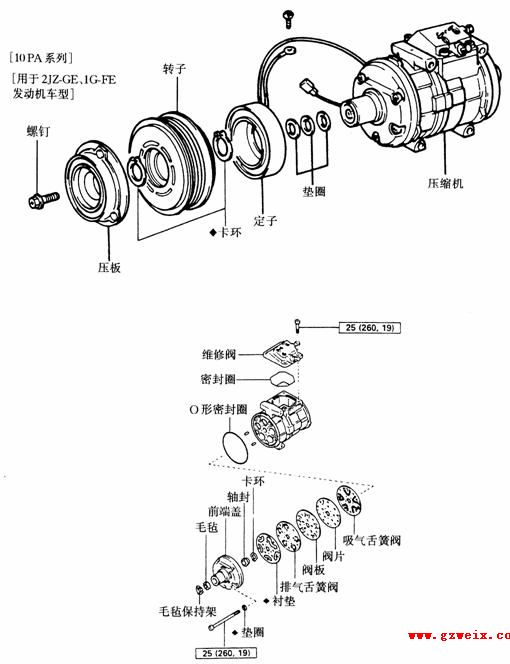

5、10PA系列空调压缩机（图1-120）

图1-120  10PA系列空调压缩机

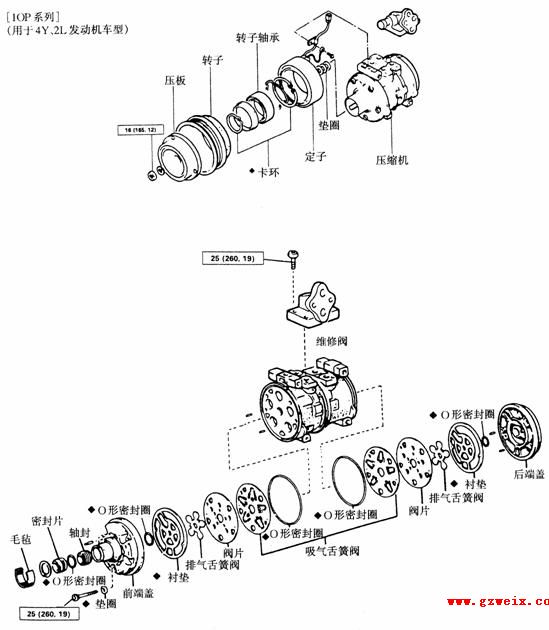

6、10P系列空调压缩机（图1-121）

图1-121  10P系列空调压缩机

1.16  变速器电控系统

A340E型变速器电控系统的布置如图1-122所示。

图1-122  A340E型自动变速器电子控制系统布置
