第1篇  皇冠（Crown）轿车结构图解与维修规范

第1章  皇冠轿车结构图解

1.1  发动机（2JZ-GE）

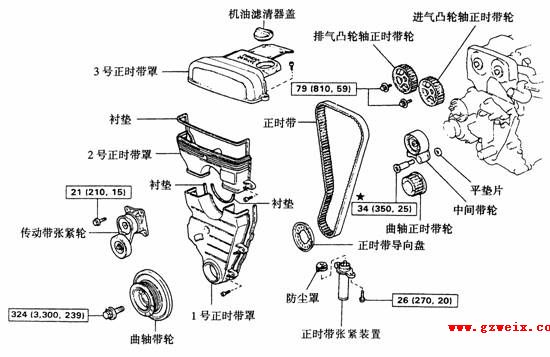

1、正时带及相关机件（图1-1）

图1-1  正时带及相关机件

（图中方框中的数字为所标注零件的拧紧力矩值，其具体含义见前言中说明。以下同）





2、气缸盖（图1-2）

a）

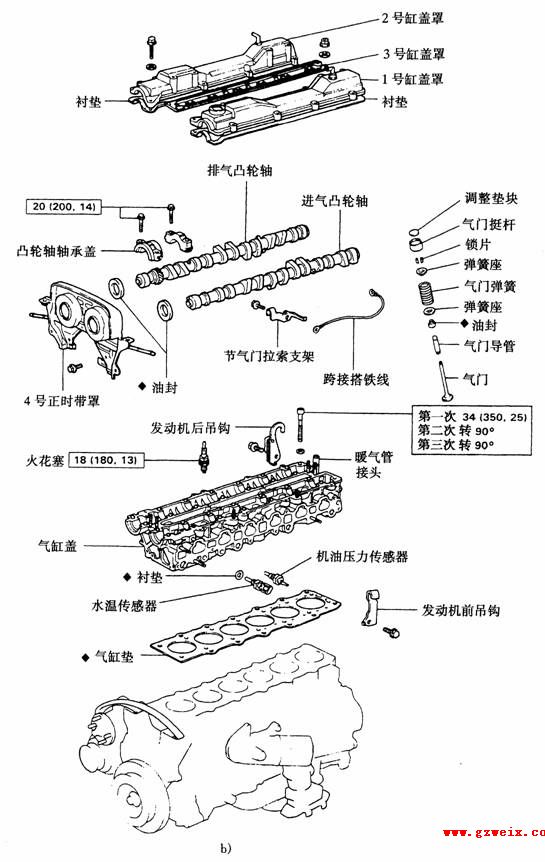

图1-2   气缸盖

3、气缸体、活塞连杆组和曲轴飞轮组（图1-3）

图1-3  气缸体、活塞连杆组和曲轴飞轮组

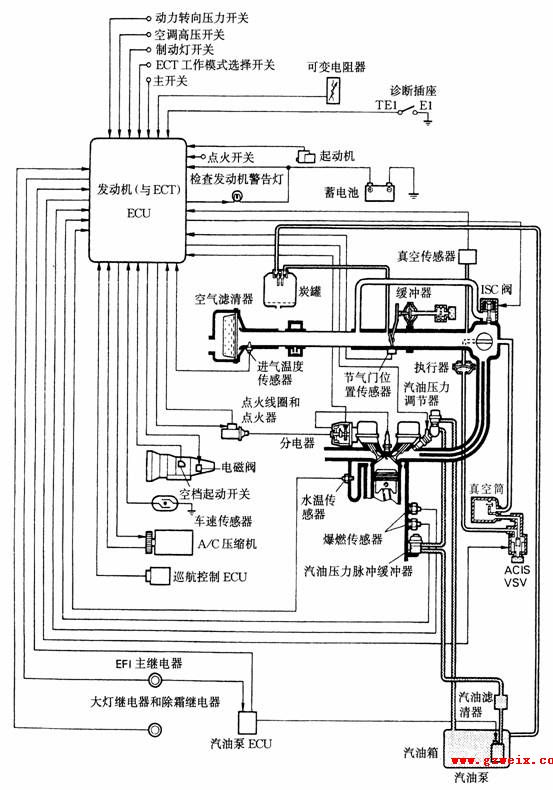

4、电子控制汽油喷射系统（EFI）（图1-4）

图1-4  电子控制汽油喷射系统工作原理







5、EFI燃油系统（图1-5）

图1-5  EFI燃油系统布置图

6、EFI进气系统（图1-6）

图1-6  EFI进气系统布置图





7、EFI电控系统（图1-7）

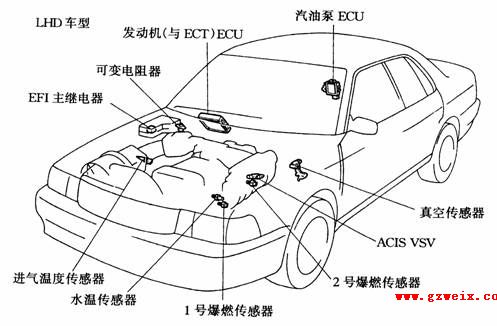

图1-7  EFI电控系统机件布置图

8、EFI熔丝（图1-8）

图1-8  EFI熔丝



9、燃油泵（图1-9）

图1-9  燃油泵

a）拆卸  b）零件

10、汽油压力调节器（图1-10）

图1-10  燃油压力调节器

a）燃油压力调节器在车上的位置  b）燃油压力调节器的拆装



11、燃油压力脉冲缓冲器（图1-11）

图1-11  燃油压力脉冲缓冲器

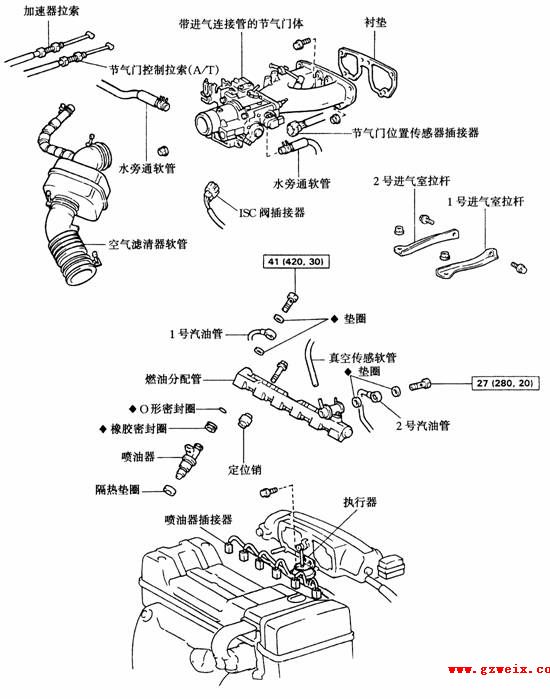

12、喷油器（图1-12、1-13）

图1-12  喷油器布置图

插接器颜色：1、3、5缸为深灰色，2、4、6缸为灰色



图1-13  喷油器拆卸

13、节气门体（图1-14）

图1-14  节气门体





14、怠速控制（ISC）阀（图1-15）

图1-15  怠速控制阀

15、声控进气系统（ACIS）（图1-16、1-17）

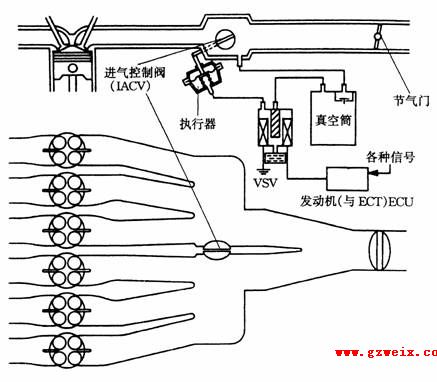

图1-16  声控进气系统工作原理

图1-17  声控进气系统拆卸

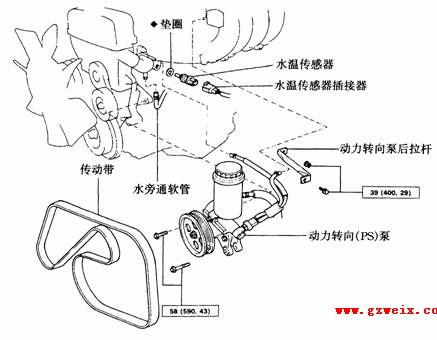

16、水温传感器（图1-18）

图1-18  水温传感器

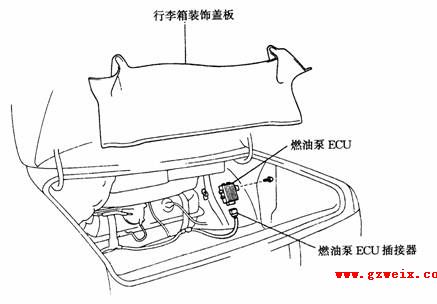

17、燃油泵ECU（图1-19）

图1-19  燃油泵ECU

18、发动机（与ECT）ECU（图1-20）

图1-20  发动机（与ECT）ECU

19、点火系统（图1-21）

图1-21  点火系统布置

20、分电器（图1-22）

图1-22  分电器





21、机油泵（图1-23、1-24）

图1-23  机油泵拆卸

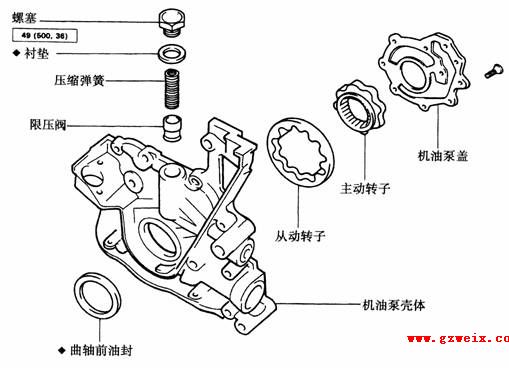

图1-24  机油泵零件

22、机油冷却器（图1-25）

图1-25  机油冷却器

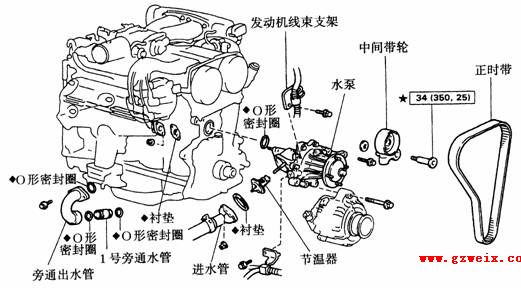

23、冷却系统（图1-26）

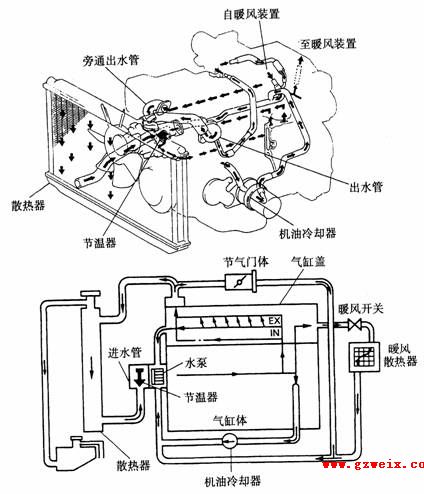

图1-26  冷却系统布置及工作原理

24、水泵（图1-27）

图1-27  水泵

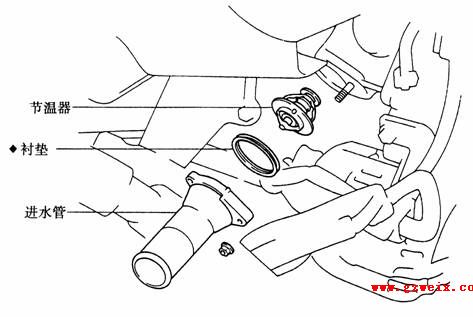

25、节温器（图1-28）

图1-28  节温器

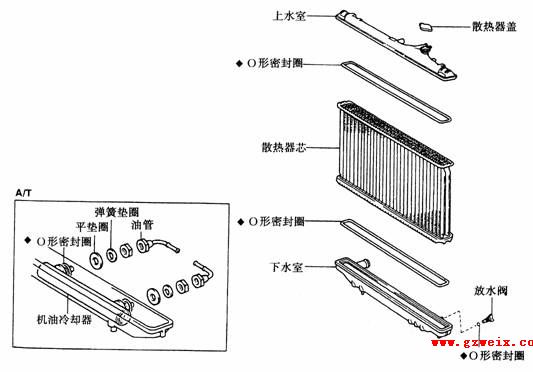

26、散热器（图1-29）

图1-29  散热器

27、电动冷却风扇（图1-30）

图1-30  电动冷却风扇

a）电动冷却风扇机件布置  b）电动冷却风扇组件结构

28、充电系统（图1-31）

图1-31  充电系统布置

29、发电机（图1-32）

图1-32  发电机





30、起动系统（图1-33）

图1-33  起动系统布置

31、起动机（图1-34）

图1-34  起动机





1.2  离合器

1、离合器剖视（图1-35）

图1-35  离合器剖视图

a）2JZ-GE发动机车型  b）1G-FE发动机车型  c）2L发动机车型  d）4Y发动机车型





2、离合器零件（图1-36）

图1-36  离合器零件

3、离合器主缸（图1-37）

图1-37  离合器主缸

4、离合器工作缸（图1-38）

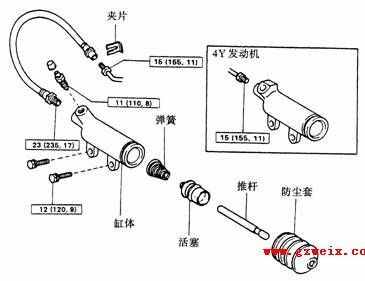

图1-38   离合器工作缸

1.3  W45、W55和W58型手动变速器

1、W45、W55和W58型手动变速器拆卸（图1-39）

图1-39  W45、W55和W58型手动变速器拆卸

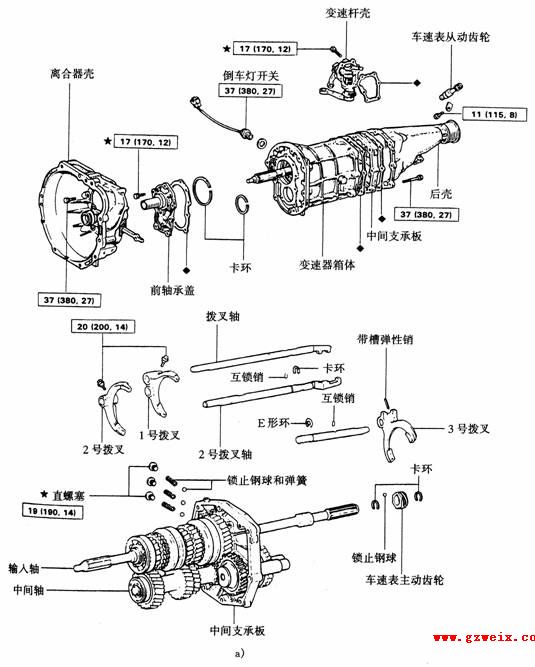

2、W45、W55和W58型手动变速器零件（图1-40）



图1-40  W45、W55和W58型手动变速器零件





3、W45、W55和W58型手动变速器输入轴和输出轴（图1-41）

图1-41  W45、W55和W58型手动变速器输入轴和输出轴

a）输入轴  b）输出轴





4、W45、W55和W58型手动变速器中间轴和倒档轴（图1-42）

图1-42  W45、W55和W58型手动变速器中间轴和倒档轴

5、W45、W55和W58型手动变速器后壳（图1-43）

图1-43  W45、W55和W58型手动变速器后壳





1.4  N45型手动变速器

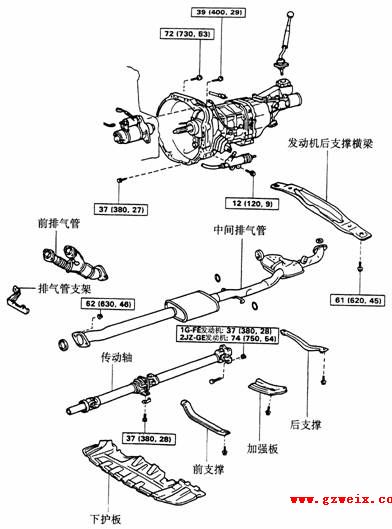

1、N45型手动变速器拆卸（图1-44）

图1-44  N45型手动变速器拆卸

2、N45型手动变速器零件（图1-45）

图1-45  N45型手动变速器零件

图1-45  N45型手动变速器零件（续）

3、N45型手动变速器变速杆（图1-46）

图1-46  N45型手动变速器变速杆





1.5  传动轴（图1-47）

图1-47  传动轴

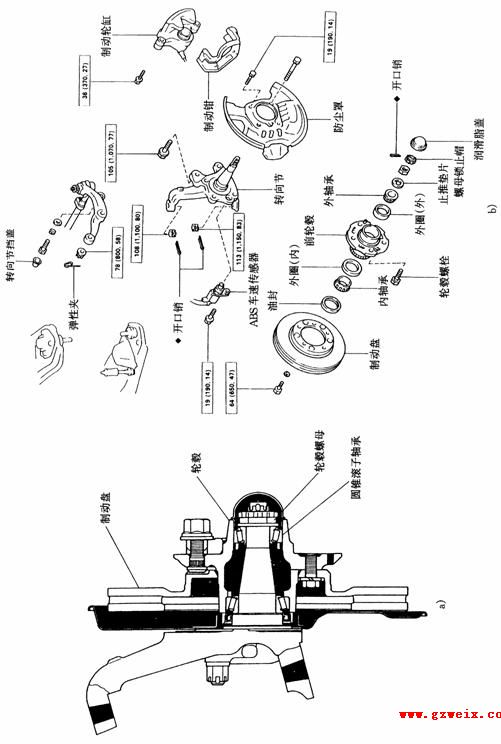

1.6  前轴（图1-48）

absolute; margin-top: 322px; width: 52px; height: 129px; margin-left: 497px; left: 0px">







1.7  后轴

1、四连杆式后轴（图1-49）

图1-49  四连杆式后轴

a）装配  b）零件





2、独立悬架式后轴（图1-50）

图1-50  独立悬架式后轴

a）装配  b）零件

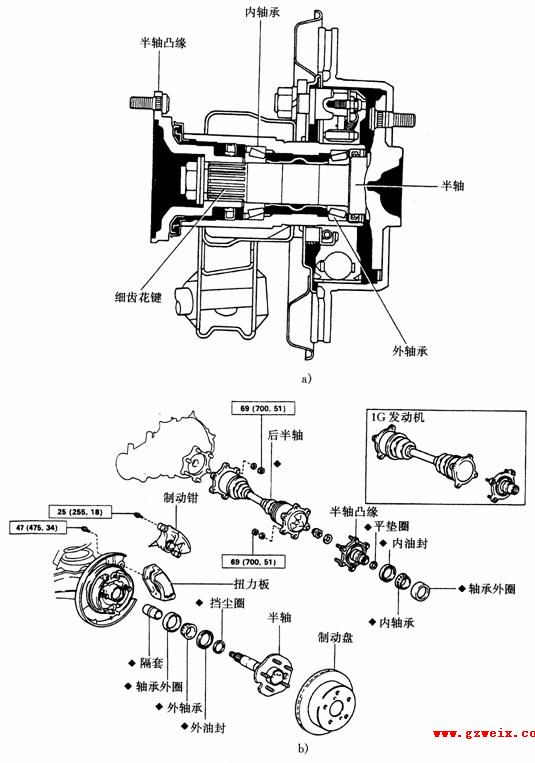

3、半轴（独立悬架）（图1-51）

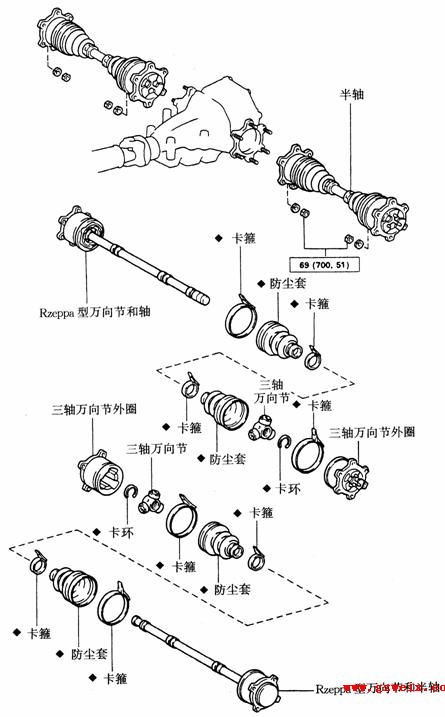

图1-51  半轴（独立悬架）





4、差速器（四连杆式悬架）（图1-52、1-53）

图1-52  差速器剖视图（四连杆式悬架）

a）  2L发动机车型  b）4Y发动机车型





图1-53  差速器拆卸（四连杆式悬架）

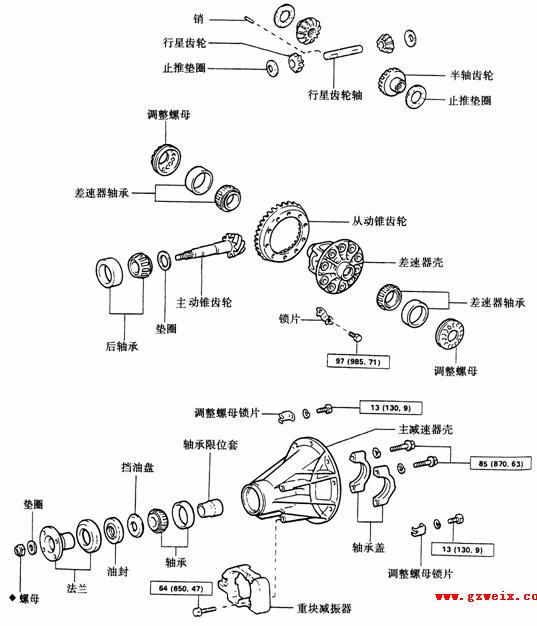

5、主减速器、差速器零件（四连杆式悬架）（图1-54）

图1-54  主减速器差速器零件（四连杆式悬架）

6、差速器（独立悬架）（图1-55、1-56）

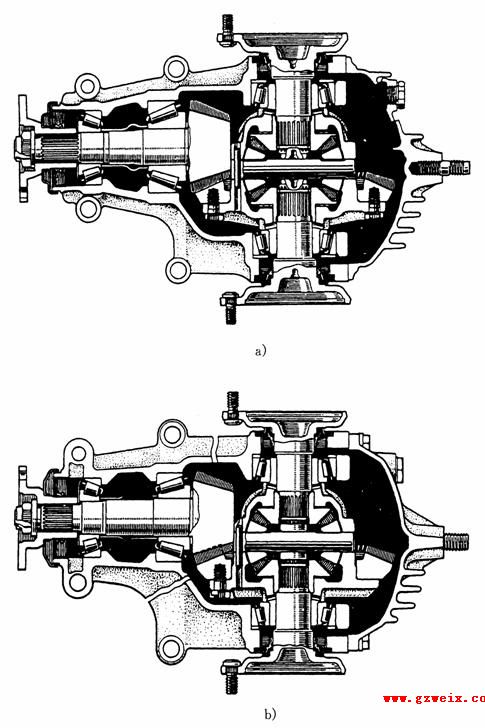

图1-55  差速器剖视（独立悬架）

a）1G-FE发动机车型  b）2JZ-GE发动机车型











图1-56  差速器拆卸（独立悬架）

7、主减速器、差速器零件（独立悬架）（图1-57）

图1-57  主减速器、差速器零件（独立悬架）





8、差速器支承件（独立悬架）（图1-58）

图1-58  差速器支承件（独立悬架）
