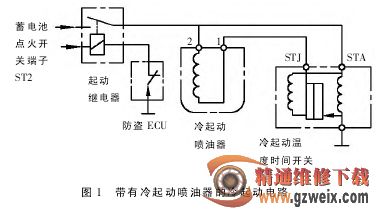

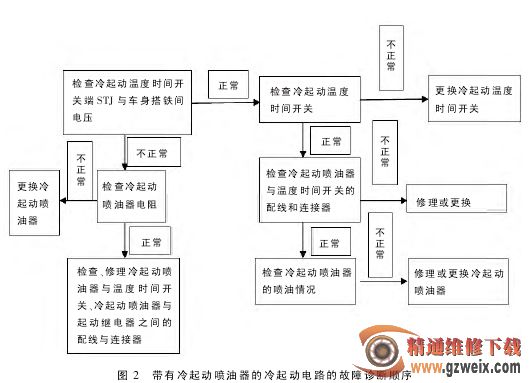

下面谈谈带有冷起动喷油器的冷起动电路的故障诊断方法，其电路图如图1 所示。带有冷起动喷油器的冷起动电路的故障诊断顺序见图 2。

故障诊断注意事项：

（1）检查冷起动温度时间开关端子 STJ 与车身搭铁间的电压时，将点火开关转至 STA 位置，其电压应为蓄电池电压（10～14V）。

（2）检测冷起动喷油时，先拆下冷起动喷油器，再测量冷起动喷油器端子间电阻，其电阻值应为 2～4Ω。

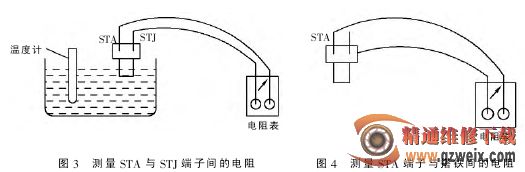

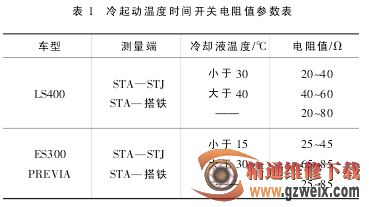

（3）拆下温度时间开关，测量 STA与 STJ 端子间的电阻、STA 端子与搭铁间的电阻。测量方法分别如图3、图4所示。各电阻值应如表1所示。

（4）检查冷起动喷油器的喷油情况时，首先拆下冷起动喷油器，然后直接加给冷起动喷油器蓄电池电压，观察冷起动喷油是否正常。冷起动喷油器的泄漏每分钟应少于一滴。

对于汽车发动机冷起动困难故障主要发生在冬季，我们在进行日常维修作业时不要盲目下结论，而应根据所学知识，并且联系实际。通过对电路系统知识的掌握，进行科学合理的分析，最后排除故障。
