分析及诊断丰田A54自动变速器故障
来源:本站整理  作者:佚名  2013-08-13 08:17:42

    自动变速器在中高档乘用车上广泛应用,并且有使用越来越普遍的趋势。与手动变速器相比,自动变速器存在着结构复杂、故障诊断难度大、维修成本高等问题,使之成为维修中的一个难点和研究的热点。

    丰田A540型自动变速器是专为横置发动机设计的一种四速自动驱动桥,液力变矩器内装有锁止离合器。它由液力变矩器、四速行星齿轮机构、差速器、液力装置和控制系统组成。

一、结构与工作原理

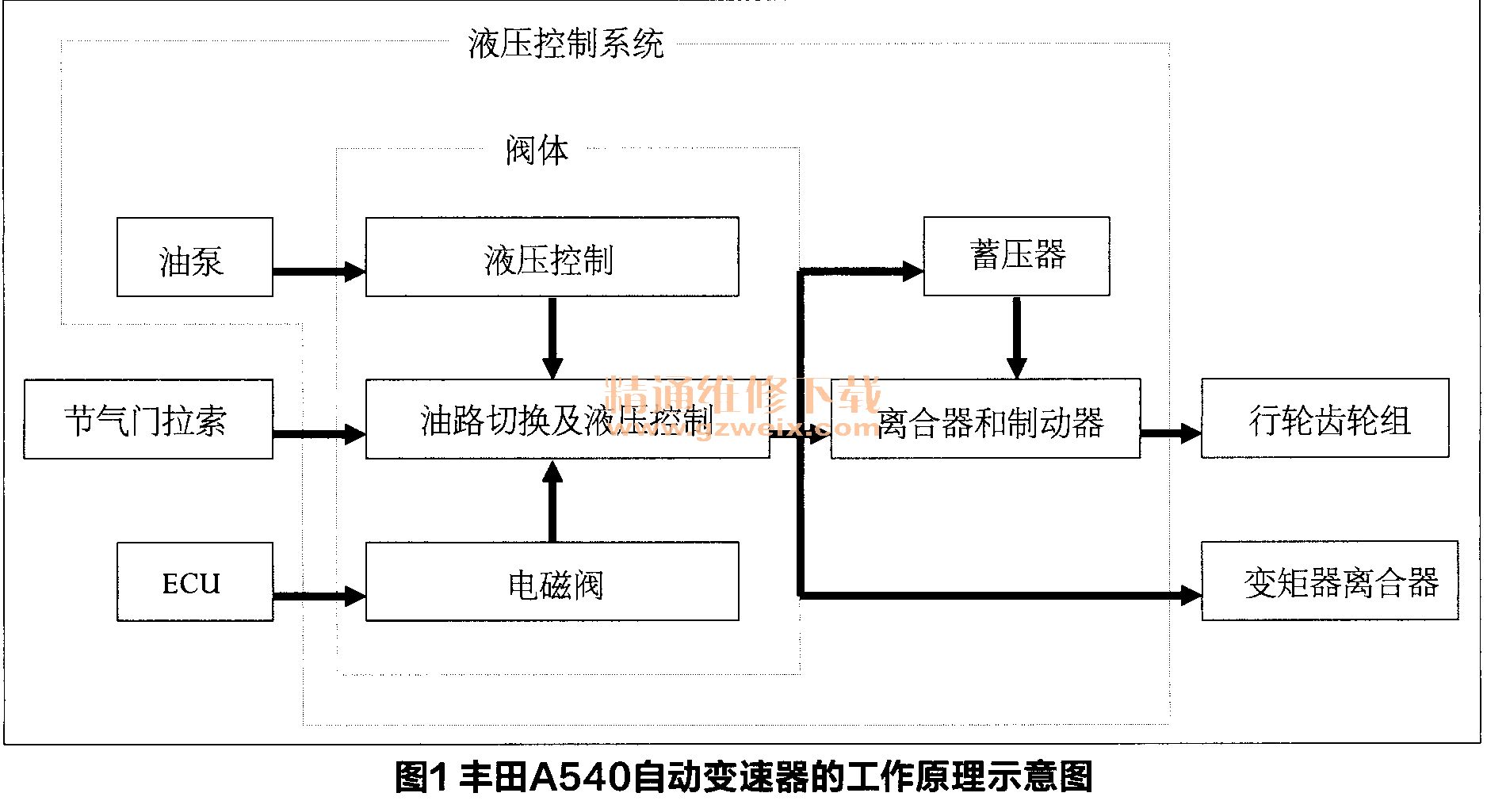

    丰田A540自动变速器主要由三大系统组成:机械系统、液压控制系统、电子控制系。丰田A540自动变速器的工作原理如图1所示。首先,汽车发动机的各种运动参数通过节气门位置传感器、轮速传感器等转变为电信号;然后,自动变速器的ECU接受处理这些电信号,并按照设定好的执行程序发出指令;电磁阀包括换挡电磁阀、油压电磁阀等作为执行机构,指令通过它们来操纵阀体总成中各个控制阀,从而控制变速器中每个离合器、制动器、单向离合器等工作,这样就达到控制行星齿轮组的目的。行星轮组之间具有不同组合,能够获得不同的传动比和转矩。

二、常见故障分析
  1.自动变速器故障诊断原则
      对自动变速器而言,要达到上述要求,正确的思路和规范的工艺是前提。在进行检测与诊断前应先阅读有关故障的检测指南、使用说明书和维修手册,掌握必要的结构原理图、油路图、电控系统电路图等有关技术资料。具体要求如下:
    (1)首先,要确定故障部位。通过询问、检查、测试等方法,明确故障的具体部位,看故障究竟是在发动机电控系统中,还是在自动变速器的液压控制系统、电控系统或机械系统中。
      (2)从那些最易于接近的部位、易被忽视的部位和影响较大的因素开始,逐步深入到实质性故障。
      (3)第三,充分利用自动变速器各检验项目(基本检查、失速试验、油压试验、换挡延迟试验、道路试验和手动换挡试验等)和电控自动变速器的故障自诊断功能,为查找故障提供思路和线索。
      (4)第四,在上述方法不能奏效的情况下,进行拆检以确诊故障。不要轻易分解液力自动变速器,否则不但不能确诊故障原因和部位,还可能在分解过程中出现新的故障。

2.自动变速器故障诊断程序

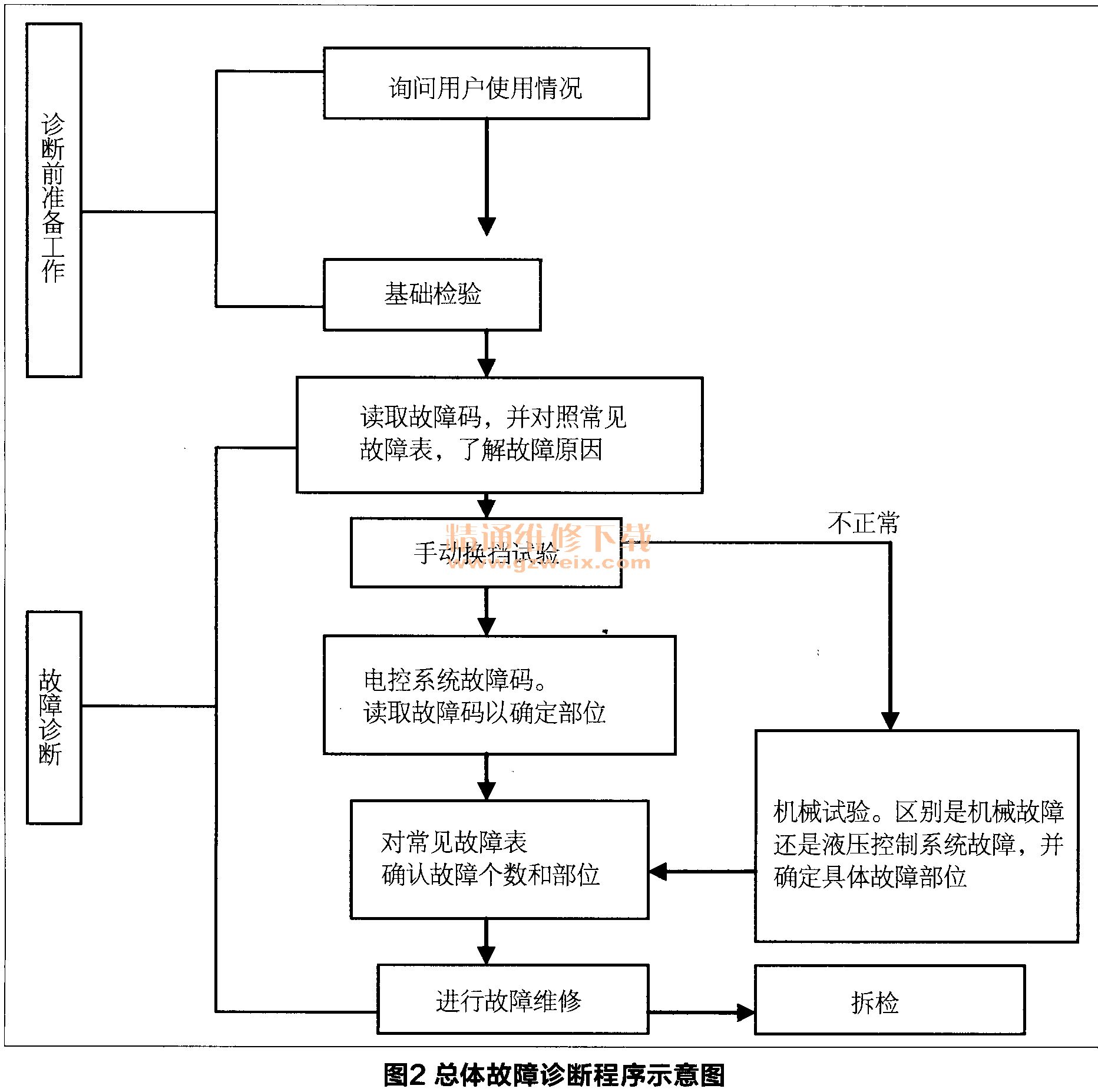

    自动变速器在工作中出现的故障类型、表现形式各不相同,但只要严格执行操作规程,正确地使用自动变速器,就能做到很少出现故障现象,并且出了故障也不难排除。电控自动变速器故障诊断的原则是:分清故障引起的部位、坚持先简后难、区别故障的性质、充分利用自动变速器各检验项目、充分利用电控自动变速器的自诊断功能、拆检是最后的程序、在故障诊断与排除前,最好先阅读使用说明书和相关指南。图2为总体故障诊断程序工艺示意图。

    分析自动变速器故障时,根据控制系统的具体类型及其主要部分的作用,首先找出与故障可能有关的控制系统部分,并尽可能地利用外部试验的方法确定上述部位是否正常,有助于迅速缩小故障范围避免或减少不必要的麻烦。

[1] [2]  下一页
