丰田凯美瑞开前照灯时仪表报警
来源:本站整理  作者:佚名  2013-08-18 09:10:11

    一辆事故大修后的丰田凯美瑞轿车。用户反映:该车开前照灯时仪表报警:冷却液温度表指针飘移到红线附近,燃油表指针也上浮。开空调也是同样现象。

    故障诊断:因为搭铁电阻太大,导致电流消耗加剧,给仪表工作提供的电流偏小,仪表信号对电流要求较高。当大功率电器开启时,整个电路电流的波动较大,因此引起仪表工作异常。
    故障排除:用IT-II检测报警时的实际冷却液温度与仪表指针是否一致,结果IT-II显示实际冷却液温度为85℃,显然与仪表指示的温度差别太大,因此初步断定是仪表假性报警。
    如果仪表或冷却液温度表内部故障,有可能也会造成该现象,带着猜测更换上一只新的仪表后,故障依旧。
    检查真空空调系统,因为所有车型都是自动空调为最大功率用电器,空调系统刚开始工作时会产生较大的电流波动。检测空调控制面板内部触点是否存在烧蚀,结果正常。检查空调的搭铁和线束是否存在短路/断路,没发现问题。

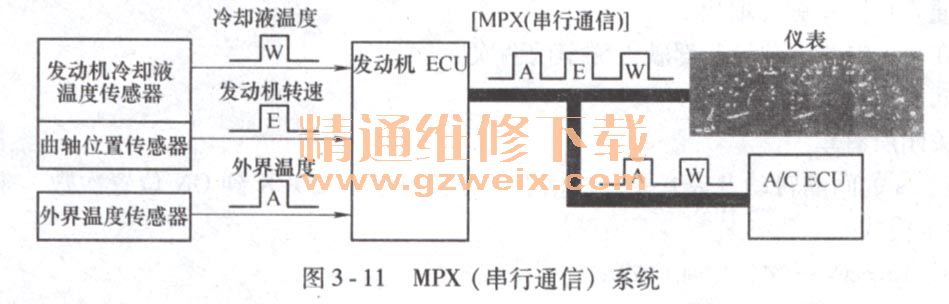

    检查仪表搭铁,重新打磨搭铁部位,故障依然存在。最后将ECU搭铁直接连到蓄电池负极,故障排除。凯美瑞轿车都是用MPX串行通信系统,如图3-11所示。

    继续寻找故障根源,后来发现蓄电池与车身搭铁处有防水胶,处理后重新装上并进行了路试,一切正常,故障排除。
