一辆行驶里程约5.4万km的 2011款丰田汉兰达。客户反映:该车辆在不平的路面行驶,车顶异响得厉害,已经有一个多星期了,此车进厂要求彻底解决。同客户一同试车,当车辆行驶在稍微不平的路面上,天窗后部就会发出非常大“铮嗯嗯…”的震颤噪音,当把天窗遮阳板关闭或用手往上轻轻顶住天窗后部车顶处,异响就消除了。推测故障原因:①天窗骨架螺栓松动;②天窗骨架和车顶间隙不当;③天窗遮阳板滑轨间隙不当或开裂。
故障诊断:检查确定故障部位采用震动法震动天窗玻璃,发现天窗右后部就会发出“铮嗯嗯…”的震颤噪声,在关闭车门时同样也能发出“铮嗯嗯…”的震颤噪声,当天窗遮阳板关闭后,再次震动天窗玻璃,异响噪声几乎消除,说明问题就出现在天窗遮阳板和滑轨相关部件。
进一步确定故障部位,打开天窗遮阳板,用手顶住天窗后部大概30cm处,再次震动天窗玻璃,异响消除,判断异响应当是天窗骨架后部加强筋部位。
拆卸滑动天窗密封条,右侧两个扶手及B立柱饰板,让车顶下沉一点,观察天窗骨架两侧滑轨及后部加强筋未见异常现象,加强筋两端的铆钉也未松动,滑动天窗遮阳板观察遮阳板和天窗滑轨及后部加强筋之间的间隙,发现天窗遮阳板在滑轨前端和后端的间隙不一致且后端偏大,天窗遮阳板和天窗骨架后端加强筋有一定的间隙,怀疑是车辆震动时天窗遮阳板在滑轨中跳动造成异响。
用手轻轻托住天窗骨架后部加强筋,再次震动天窗玻璃,异响消除,松开手,异响再次出现。

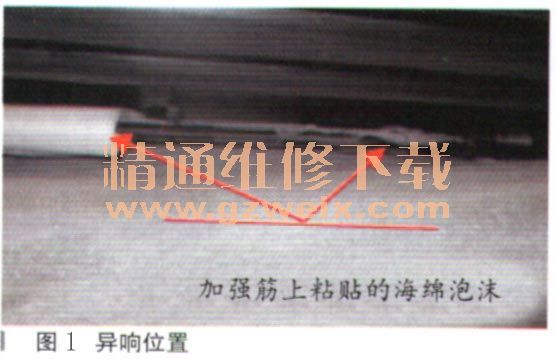

找到异响的震动部位,我们就在天窗骨架后部加强筋上(如图1所示)用3M胶贴上一层3mm厚的海绵泡沫,使天窗遮阳板刚好通过,即防止了震动部件的震动,又减少拆卸车顶的时间。试车故障排除。
故障总结:在维修震动噪声时必须了解故障产生的机理和震动传递,找到故障位置,我们才能快速准确的解决问题。
