丰田汉兰达空调不制冷检修
来源:汽车与驾驶维修  作者:佚名  2017-10-07 08:47:37

    一辆行驶里程约12万km、车型为GSU45L,搭载2GR发动机的2010年丰田汉兰达运动型多功能车。用户反映:该车空调不制冷。
    检查分析:维修人员检测空调控制单元,发现故障码B1422----压缩机电磁离合器打滑检测传感器失效。发动机怠速运转时打开空调,测量打滑传感器的输出,发现没有信号。
    断开空调压缩机上的插接器B66,测量压缩机侧1、2号端子之间的电阻,阻值为200Ω,正常。测量该插接器线束侧到空调控制单元插接器D37之间的导通性,1号端子到8号端子导通,2号端子到13号端子导通,且与搭铁之间无短路。传感器及线路均正常,这样一来问题指向空调控制单元。
    更换空调控制单元,故障依旧。冷静分析后决定扩大检查范围。断开空调控制单元插接器D37,测量20号端子,搭铁正常。将插接器插回后,再次断开插接器B66,测量3号端子的电压,发现为0v,说明传感器没有得到电源。

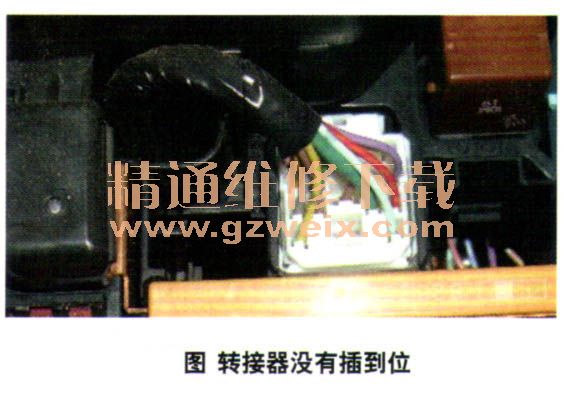

    接下来准备断开空调线路的转接器BA1,分段检查线路。就在断开的瞬间发现该转接器没有插到位,锁扣没有起作用,轻轻一拽插接器便脱落下来(图1)。

    故障排除:将转接器插到位,故障码自动消失,空调恢复正常。
