一辆行驶里程约8万km、车型为ASU40L，搭载1AR发动机的2011年广汽丰田汉兰达运动型多功能车。用户反映：该车倒车影像不起作用。
    检查分析：维修人员初步检查发现，该车地毯下面有积水。将积水清理并晾干后试车，故障依旧。根据电路图的提示，断开摄像机的插接器N23和倒车影像控制单元插接器T16、测量信号线T16-1与N23-19、T16-3与N23-39，T16-4与N23-40，T16-2与N23-20的导通性，均正常。

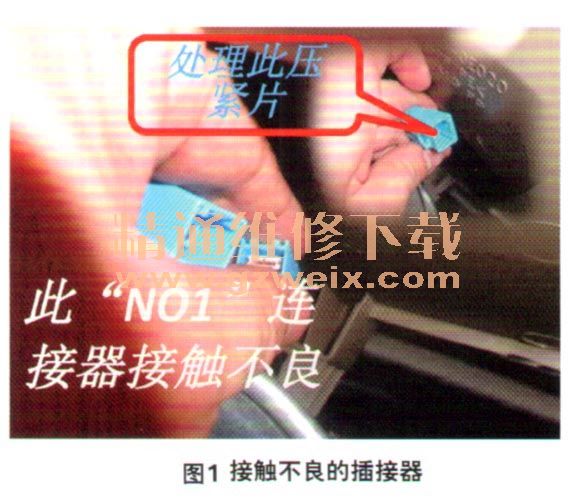

    考虑到地毯下面曾经有积水，故障还是应该与此有某种关联。于是在试车的同时用力晃动地毯下面的线束，果然倒车影像开始出现了。查看电路图，这部分线束中有插接器xT2、XO1和NO1。逐个晃动这些插接器，发现当晃动NO1，倒车影像时有时无。将NO1（图1）内的插孔缩小后插回去再试，图像稳定了，无论怎样晃动插接器也不会消失。

    故障排除：修复插接器，故障排除。
