一辆行驶里程约18万km、车型为ASU40L,搭载1AR发动机的2009年丰田汉兰达运动型多功能车。用户反映:该车在高速行驶时发动机故障灯突然点亮。
检查分析:维修人员检测发动机控制单元,发现故障码P0016—曲轴与进气凸轮轴的相位关系异常;P0017—曲轴与排气凸轮轴的相位关系异常。清除故障码后路试,车刚一驶出车间,故障灯便再次点亮,故障码依然是P0016和P0017。
拆下进、排气凸轮轴相位控制电磁阀,测量其线圈电阻,阻值均正常。将电磁阀的端子1连到蓄电池正极,端子2连接到负极,检查电磁阀工作情况。从电磁阀所发出的声音判断,它们的工作均正常。

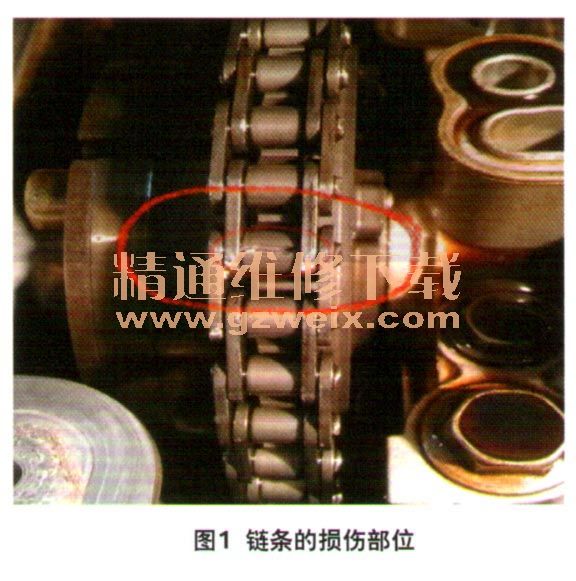

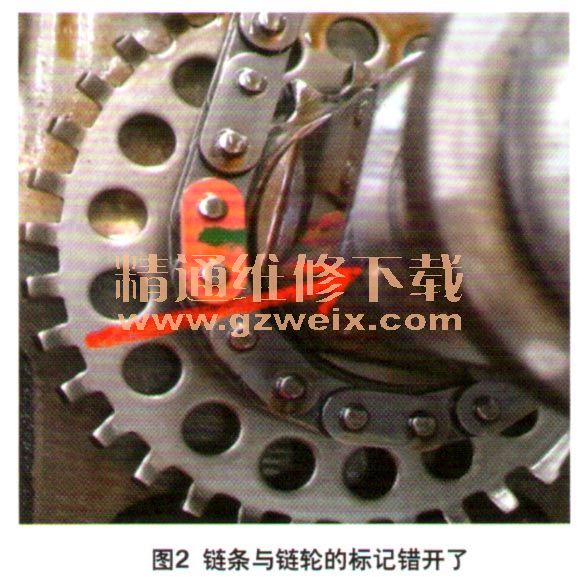

将气门室盖拆下,转动曲轴检查正时,发现正时链条的一个链节有损伤(图1)。将进、排气凸轮轴链轮的正时标记与链条上油漆标记对准后,发现曲轴正时链轮上正时标记与链条上油漆标记差一个角度(图2),说明链条已经被拉伸变形。分析认为这个结果是因为发动机曾经出现过热的问题,与用户沟通后这一推测得到了确认。
故障排除:更换正时链条,故障排除。
