丰田汉兰达倒车影像花屏故障检修
来源:本站整理  作者:佚名  2019-06-09 10:09:11

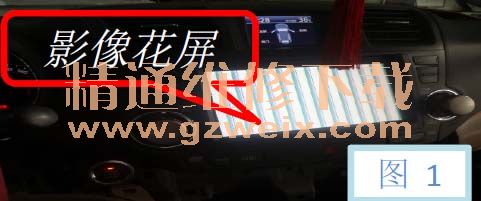

该车是来处理地毯有积水,对室内以及地毯进行拆装后,检查车辆,发现在挂倒档后,后视摄像头不起作用,导航屏幕出现花屏(如图1所示)。

故障确认:技师进行检查,多次挂倒档测试,故障一直再现,通过诊断仪检查所有DTC,无任何DTC,并且无驻车后视系统的相关数据流

根据现象分析可能故障原因:
1 后视摄像头内部故障;2 驻车辅助ECU内部故障; 3 导航仪内部故障;4倒车后视相关线路存在断路、短路等故障;5 其他相关故障。

检查分析可能故障原因:

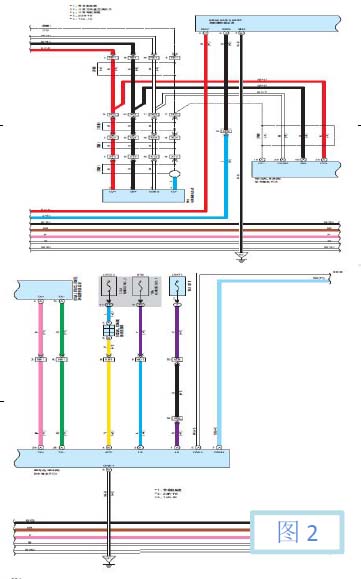

1 首先检查驻车辅助ECU相关电源以及接地,测量N24连接器,1号针脚电压约为12.6V;打开点火开关,当置于ACC时,N24连接器4号针脚电压约为:12.31V;当置于IG时,N24连接器4号针脚电压约为:12.05V;测量N24连接器8号针脚跟车身间的电阻为:0.3欧姆;由以上检查说明驻车辅助ECU的电源和接地均无故障(以上检查见图2电路图所示)。

2 于是拆下N23连接器以及T16连接器,测得T16-1与N23-19,T16-3与N23-39,T16-4与N23-40,T16-2与N23-20,间的电阻均小于1欧姆,并且各线之间不存在短路故障;检查两连接器无腐蚀氧化迹象,接触按压压力良好;
3 询问作业技师反映,车辆进厂时,倒车影响可以正常显示,无异常,而其作业维修时,只拆装地毯相关部件,未拆装导航仪部件;难道是技师拆装地毯过程中,拔插连接器导致连接器针脚接触不良导致,于是查看线路图跟拆装地毯相关的连接器有XT2,XO1,NO1;

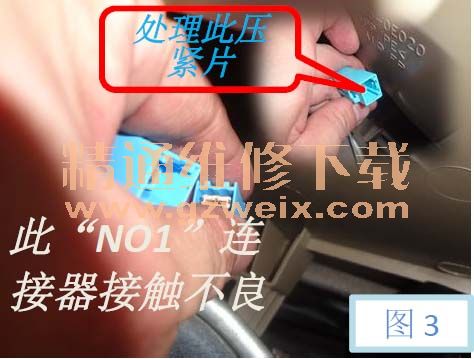

4 将倒车影像相关连接器以及各部件复位,换档杆置于R档位,应用振动法晃动各连接器,发现当晃动NO1连接器时,倒车影像有时恢复正常;拆下NO1连接器重新调整连接器内部的压紧片(如图3所示),重新连接后,多次测试,故障未再现,系统恢复正常。

维修总结:通过此故障告诉我们,在日常维修作业中,应该规范操作并且应该边维修边进行自检,防止不必要的人为故障;同样,关于倒车影像方面,还有一经常出现的故障,就是导航屏幕黑屏(如图4所示)即:XT2连接器(由于此连接器所处的位置,客户经常将一些液态物品放置于后厢,而洒漏流入此连接器导致腐蚀,而使得驻车后视功能失效);以上为个人遇见的驻车后视系统的两个类似故障,仅供参考。


相关资料:2009年丰田汉兰达原厂维修手册(全六册)

关键词:汉兰达
