该车加装完以后,销售顾问在做交车前检查时发现,关闭点火开关并且在拔掉钥匙的情况下,车辆无法熄火,
组合仪表上多个故障指示灯点亮。

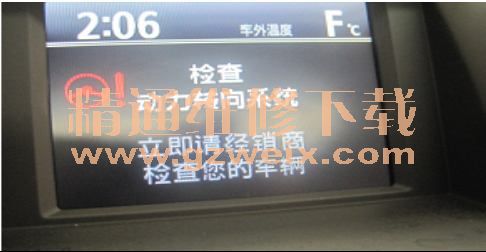

故障确认:经确认,故障属实。从点火开关上拔掉钥匙以后,车辆无法熄火,发动机还一直在运转,只有在断开蓄电池负极后车辆才能熄火,但重新启动后又无法熄火。查看车辆,组合仪表上多个故障指示灯点亮,并且信息显示屏上提示“检查ABS系统”及“检查动力转向系统”。
确认加装项目,有贴膜、DVD导航、御用前后杠及侧踏板及发动机保护底板。分析故障原因可能是加装不当引起的。
故障原因可能为:1、贴膜进水引起短路 2、加装的DVD导航引起短路 3、原车线路故障。
诊断步骤:
1、因之前出现过加装操作不当引起车辆故障,故先对加装项目进行确认。首先对加装的DVD导航仪进行检查,查看接线无异常,再将DVD导航仪拆除,但拆除后故障仍然存在。
2、因车辆为商品车,故原车线路出现故障的可能性非常小,故检查重点放在贴膜是否进水引起。首先检查起动系统线路,关闭点火开关后,用万用表测量ST1有12.35V,结果异常,正常情况应为0V,证明线路中的确存在短路的情况。
3、查看电路图,根据ST1线路的分布及走向,断开所涉及的连接器进行分段检查。通过逐一排查,发现了有四处进水,分别是左右前为侧板处、手套箱后部BD2连接器以及主体ECU后部连接器,将进水的连接器清理干净并打开空调,开暖风吹了30分钟,然后反复测试车辆恢复正常。
维修总结:此故障为人为故障,贴膜技师在操作时,未做好车辆防护,致使多个连接器进水,引起线路短路。在维修此类故障时,先不要盲目乱拆,要根据电路图明确短路线路的分布和走向,就能迅速找到故障点。
