维修系统:SDI柴油发动机
实施作业:
检查冷却液温度传感器(G62)的步骤如下:
1.检查冷却液温度
(1)连接V. A .G1551。发动机怠速运转,选择发动机控制单元“地址码”01,显示屏显示:
Rapid data transfer HELP
Select function X X
快速数据传递 帮助
选择功能X X
2)按0、8键选择功能“阅读测量数据块”,按Q键确认,显示屏显示:
Read measured value block HELP
Input display group number X X
阅读测量数据块 帮助
输入显示组号X X
(3)按0、0、7键选择“显示组7”,按Q键确认,显示屏显示:
Read measured value block7
15. 45℃ 15.95℃ 16.75℃
阅读测量数据块7
15. 45℃ 15.95℃ 16.75℃
(4)观察冷却液温度(显示区4),其温度值应均匀上升,并且无间断。
(5)如果该温度值由燃油温度值替代或显示-45℃,则应检查冷却液温度传感器及线路。
(6)按“→”键。
(7)按0、6键选择“结束输出”,并按Q键确认。
2.测量电阻值
(1)关闭点火开关。

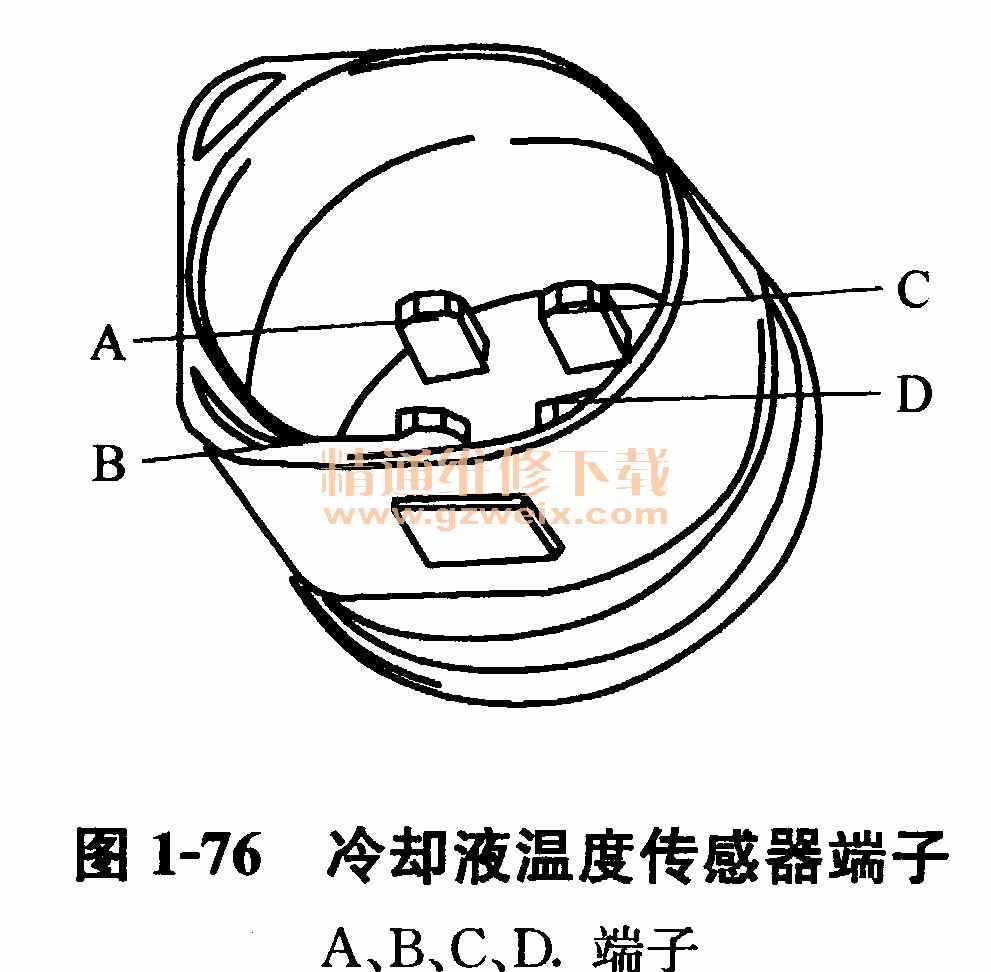

(2)拔下冷却液温度传感器插头。冷却液温度传感器端子如图1-76所示。
(3)用万用表电阻挡测量冷却液温度传感器端子C和端子D之间电阻值。30℃时,其电阻值应为1500~2000Ω; 800℃时,其电阻值应为275~375Ω。
(4)如果电阻值不符合要求,则应更换冷却液温度传感器。
(5)插上冷却液温度传感器插头。
3.检查线路
(1)如果电阻值符合要求,则应检查冷却液温度传感器线路。

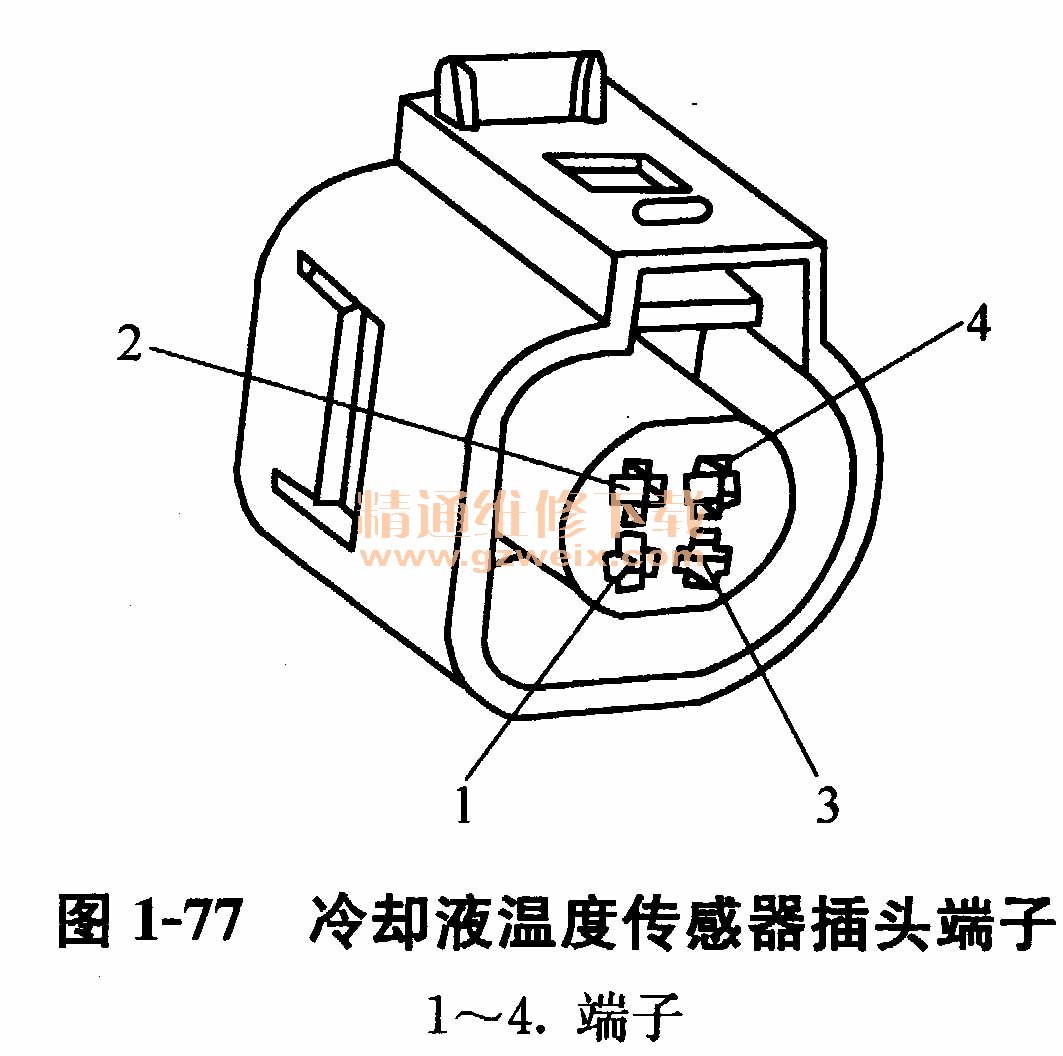

(2)拔下冷却液温度传感器插头。冷却液温度传感器插头端子如图1-77所示。

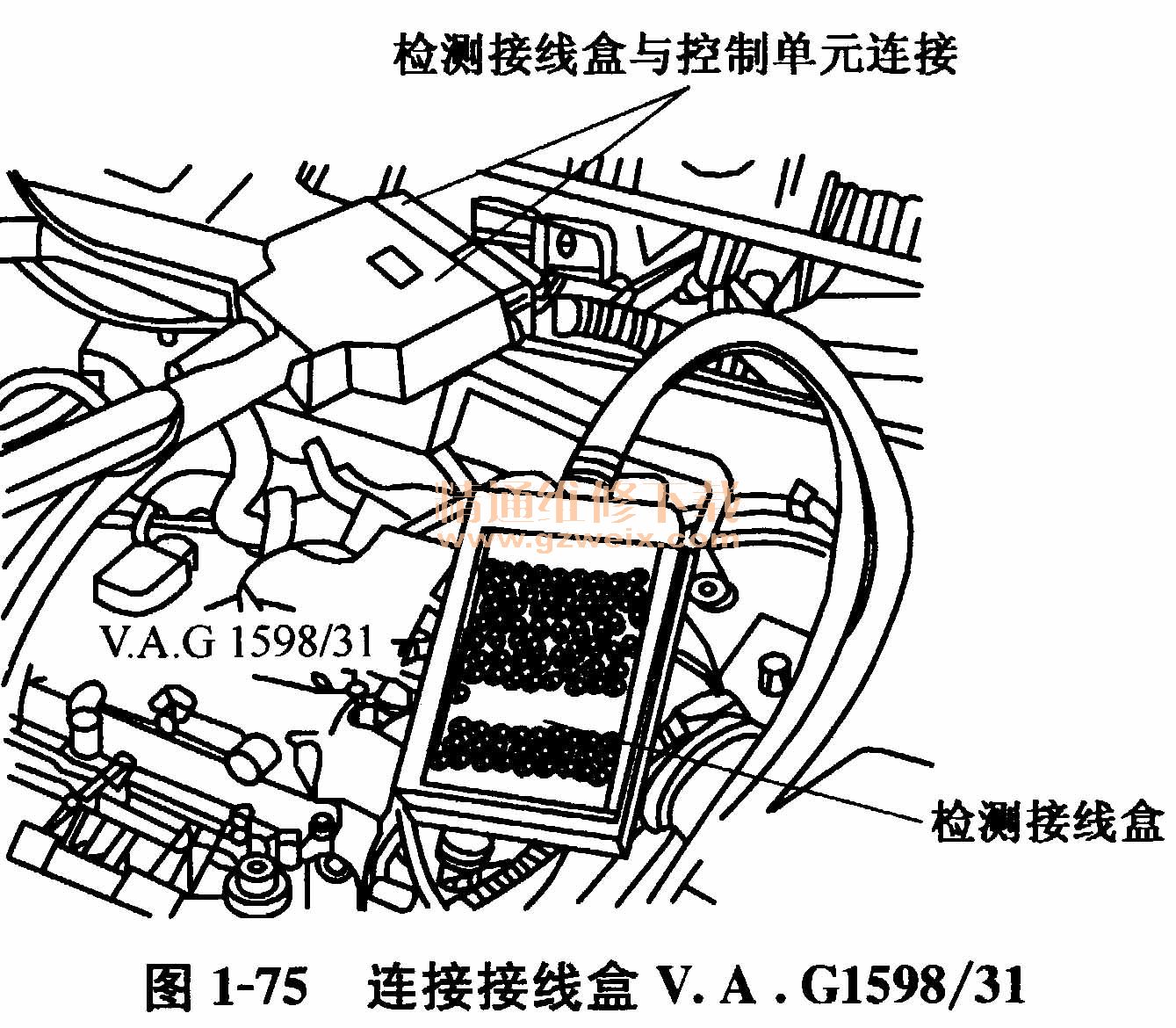

(3)拔下控制单元(J248)插头,连接检测接线盒V. A . G1598/31(见图1-75)。检测接线盒与冷却液温度传感器插头端子的对应关系为:插口112对应端子3、插口104对应端子4。
(4)检查检测接线盒与冷却液温度传感器插头端子对应导线是否断路或短路。
(5)如果线路正常,则应更换控制单元(J248)。
(6)取下检测接线盒V. A. G1598/310
(7)插上控制单元(J248)插头。
(8)插上冷却液温度传感器插头。
