大众捷达轿车散热风扇没高速挡
来源:本站整理  作者:佚名  2017-12-15 09:42:21

    一辆行驶里程约18.3万km的大众捷达前卫轿车。该车在使用中出现散热风扇低速挡工作完全正常,但高速挡却不工作的现象。

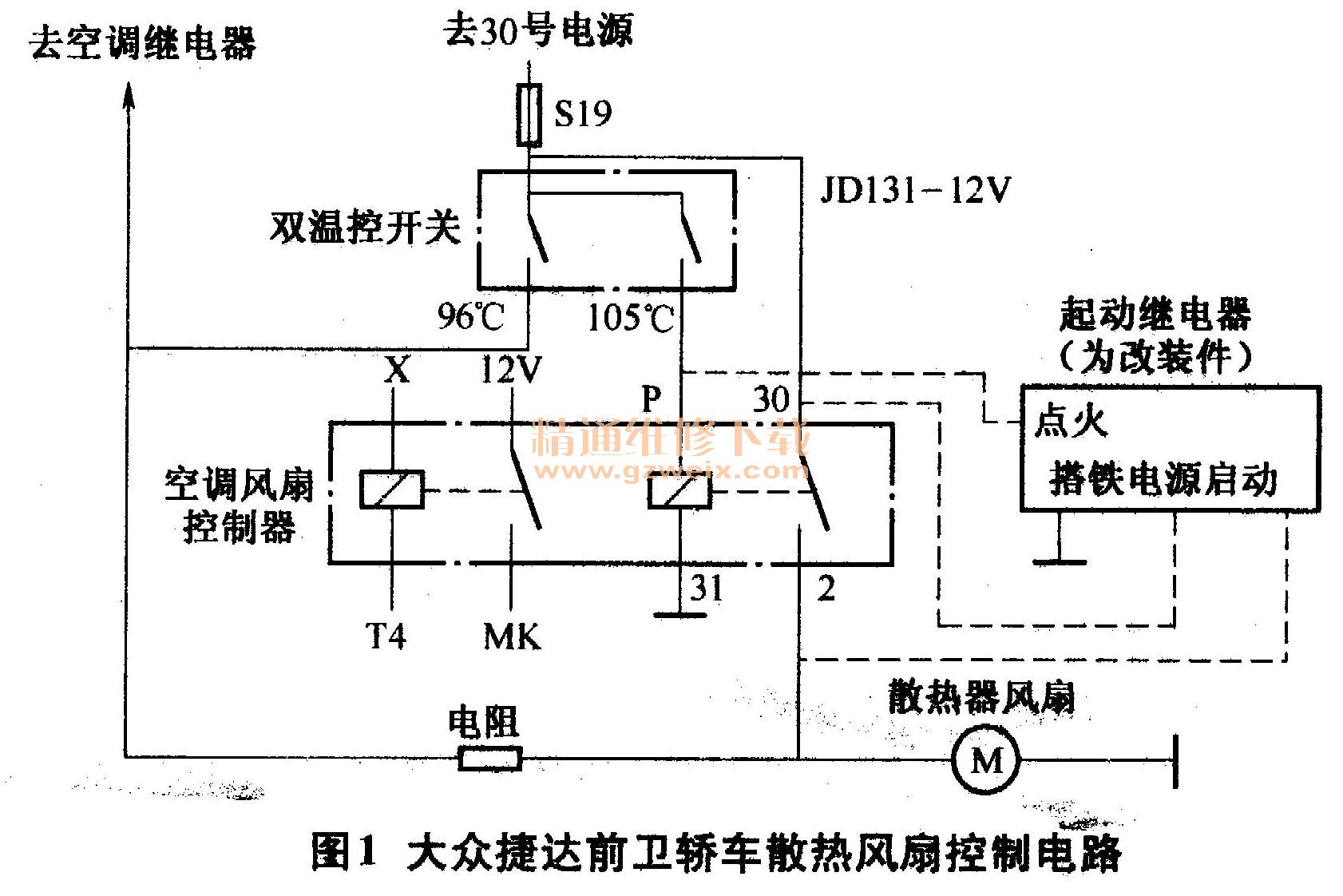

    故障诊断:大众捷达前卫轿车散热器风扇的工作是在发动机冷却液温度达到96℃时低速挡旋转,温度达到105℃时高速挡旋转。该轿车散热风扇控制电路如图1所示。根据故障现象,检查风扇电源的19号熔丝没有烧断,至双温控开关的线路没有断路,双温控开关96℃输出插头有12V电压。用万用表电压挡测量105℃输出插头有12V电压,表明双温控开关没有故障。再测量空调风扇控制器的P端子,冷却液温度达到105℃时,此端子有12V电压,证明双温控开关105℃输出插头至空调风扇控制器的P端子线路是正常的。用万用表电阻挡测量空调风扇控制器的P端子和31端子时,电阻为无穷大,由此判断有故障;用万用表电压挡测量空调风扇控制器的30端子与搭铁之间的电压时,有12V电压,当用导线短接30和2端子时,风扇高速旋转,至此确认为空调风扇控制器有故障。当时新件难以买到,于是便根据空调风扇控制器的原理,装用了一个JD131-12V起动继电器,如图4-12中虚线接线所示,改装后起动试车,故障排除。跟踪车辆使用两年多,没有发生类似故障。
