别克GS系列轿车仪表板背光失效
来源:本站整理  作者:佚名  2013-09-13 09:22:05

    一辆别克GS系列轿车。该车仪表板不能实现亮度变光。
    故障维修:

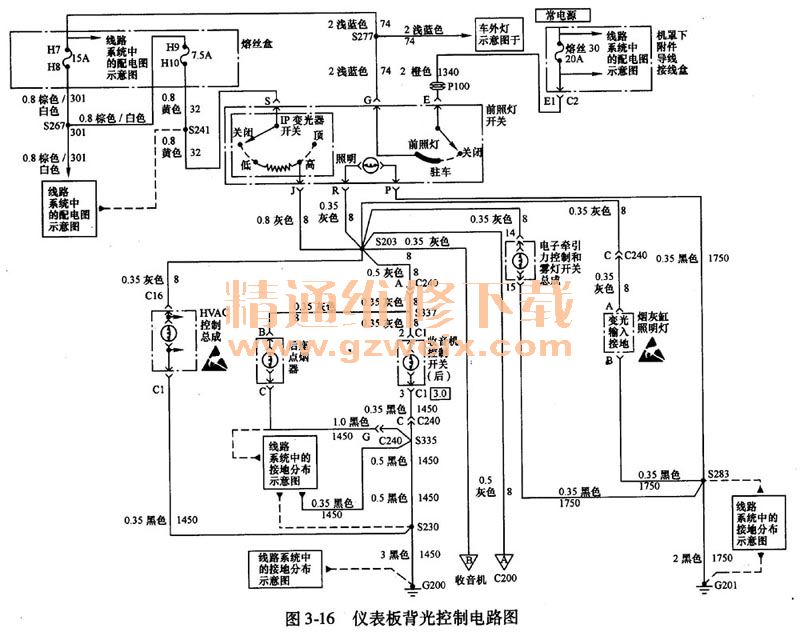

    1)参考图3-16,检查仪表台熔丝盒,发现H9~H10熔丝熔断,更换后可正常变光。

    2)参照电路图,发现当晃动仪表台熔丝盒线束时,H9~H10熔丝就会熔断,故黄色32号线路可能存在接地情况。
    3)断开前照灯开关再次进行测量,发现黄色32号线路正常。再次把问题锁定在8号灰色线路上。
    4)使用排除法逐个断开与8号线路有关的电器元件,当断开左前门线束插头C301后,8号线路不再接地。
    5)拆开左前门内饰板进一步查找故障原因,发现8号线束被电动车窗升降器磨断。
    故障解决:
重新处理8号线束并进行固定后故障排除。
