一辆行驶里程约7.8万km的2010款别克凯越轿车。客户反映:该车车门无法上锁,即遥控钥匙和手动开关都不能锁止车门。
故障诊断:首先检查中央控制门锁保险(20A),保险良好,无溶断现象。

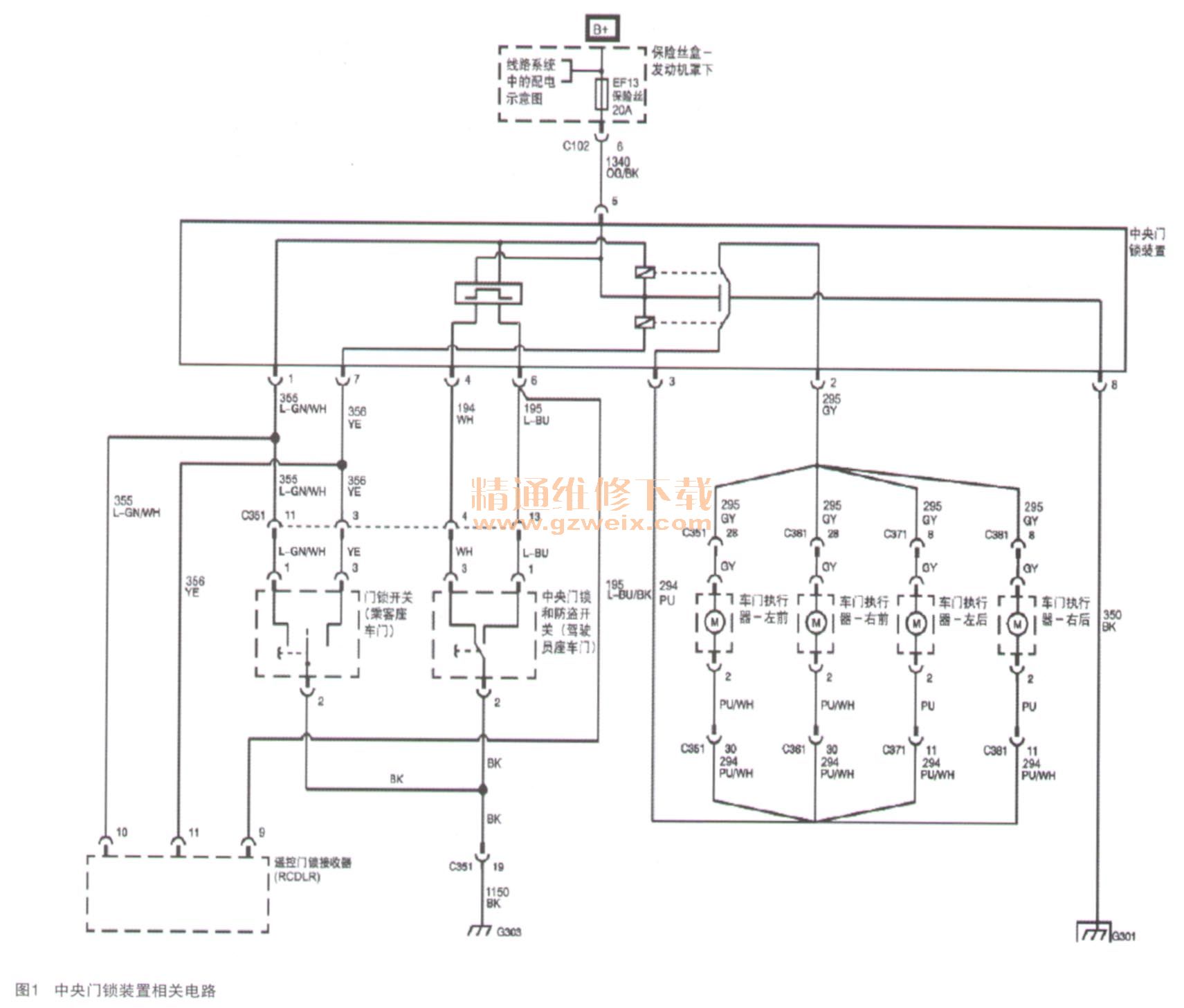

由于电动门锁执行器是由4个双向直流电机采用并联的方式,并由两个常接通开关通过中控控制单元搭铁(如图1所示),由于4个门锁同时损坏的可能性很小,所以暂时排除门锁故障。

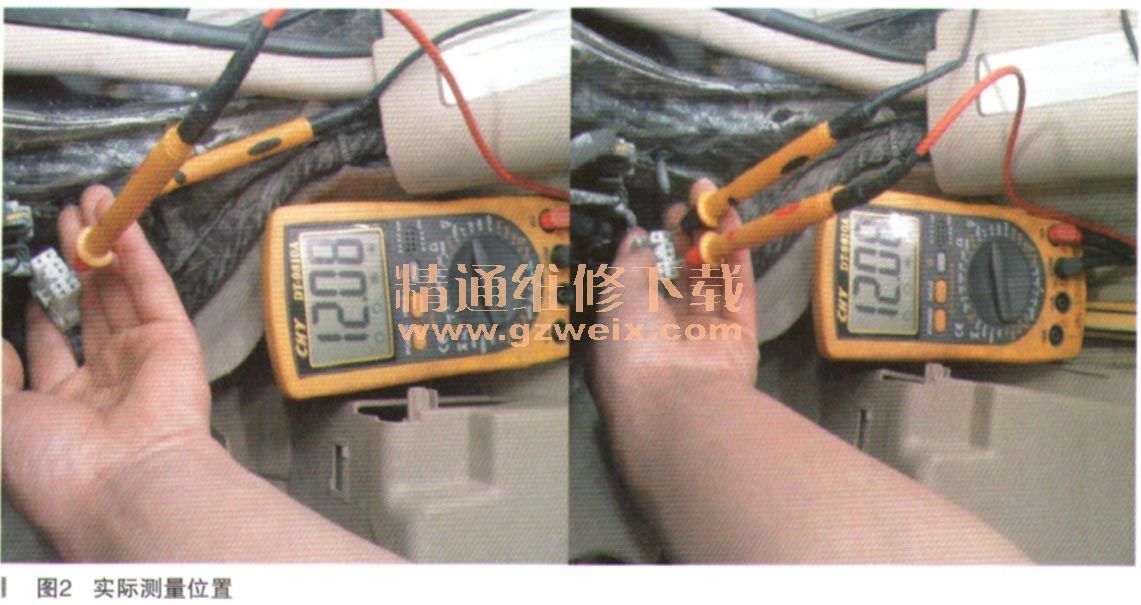

拔下中控门锁控制单元插头,打开点火开关,用万用表测量其供电端5号与搭铁间电压变12.08V,搭铁瑞8号与5号电压为12.08V(如图2、图3所示),君明给控制单氰的供电和搭铁良好。

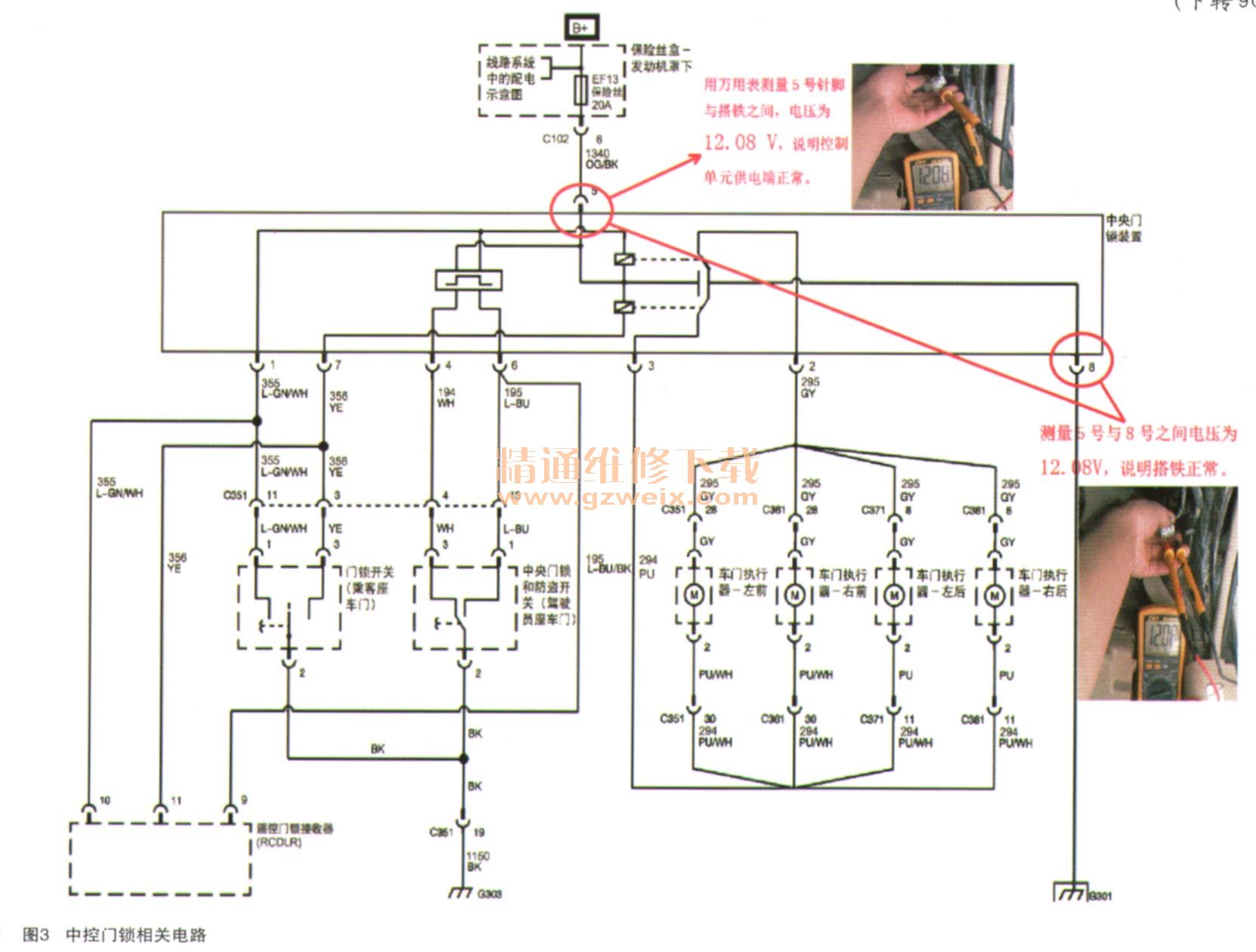

观察电路图(如图3所示)发现,左前门中控门锁开关的1号和3号针脚均是由中控控制单元供电,并且是12V的常供电端。于是拔下左前门中控锁开关,用万用表通断挡测量1号到中控6号、3号到中控4号,结果表明其线路良好,并无短路和断路现象。
但用电压挡测量1号到中控6号、3号到中控4号线间,电压均为0V。
综合上述检查,中控控制单元供电和搭铁正常,但其控制的两根中控开关常火线都没有电压输出。最终确定中控控制单元内部电路损坏。

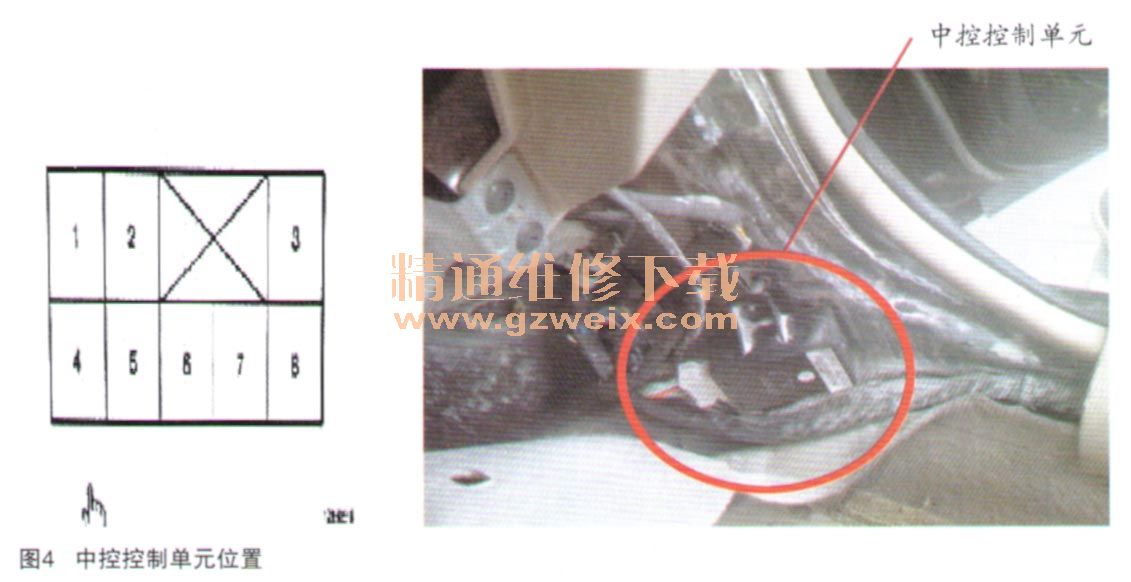

中控模块位于右侧A柱最下方,如图4所示。
拔下中控控制单元后,用鼻子闻,有明显的蝴味。拆开控制单元后发现,其集成电路板后面有明显的熔断迹象,如图5所示。
故障排除:由于配件部没有新的中控控制单元,于是简单地用电烙铁对熔断部分重新焊按了一下,装到车辆上后,故障排除,无论是遥控,还是手动开关,均能上锁和解锁。
故障总结:中控门锁的执行器为4个门锁电机,遥控控制单元接收到遥控钥匙信号后从1号和7号线给中控控制单元信号,控制中控控制单元内继电器接通或者断开,让门锁锁止或者解锁。而中控门锁开关则直接控制中控控制单元内继电器的接通和断开。最终的门锁执行则一直由中控控制单元控制。由于车辆刚进厂时问题比较多:遥控失效、中控门锁开关失效、用钥匙也无法锁上车门,造成维修开始时感觉无从下手,对故障诊断点主次不分。
如果只是遥控控制单元损坏,中控门锁开关和车门外组合锁依旧能上锁和解锁。如果是中控控制单元损坏,则遥控器、中控开关、车门外组合锁、车门内的按钮都会失效。
