（2）断开离合器执行器缸前管的固定螺栓及卡扣，如图4所示。

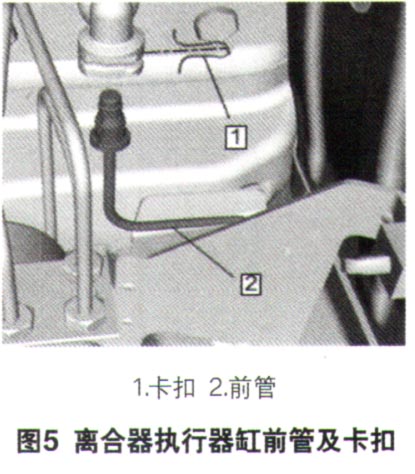

      （3）从离合器总泵上断开离合器执行器缸前管及卡扣，如图5所示。

      （4）拆下离合器总泵螺母，如图6所示。

      （6）拆下离合器总泵。
    2.3安装新的离合器总泵
      （1）安装离合器总泵。
      （2）安装离合器总泵螺母，如图6所示，并紧固螺母至22 N·m。
      （3）安装离合器执行器缸前管及卡扣，如图5所示。
      （4）安装离合器执行器缸前管的固定螺栓及卡扣，如图4所示。
      （5）用干净布擦拭油壶出油口，清理杂质，然后安装离合器总泵储液罐软管，如图1所示。
      （6）安装散热器储液罐。
      （7）将离合器总泵连接到离合器踏板。
      （8）安装制动踏板导销及其卡夹，如图3所示。

    2.4离合器系统清洗
      （1）清洁储液罐上及盖周边的外侧表面。
      （2）保持离合器执行器缸前管（变速器端）的接头不连接，在总泵储液罐中持续缓缓加入新的制动液DOT4。
      （3）制动液从离合器执行器缸前管接头流出，大概流出200 mL，此时停止加注制动液。
      （4）连接离合器执行器缸前管至执行器缸，如图2所示。
    2.5总泵储液罐制动液的加注
      （1）将制动液DOT4加注至正确的油位。
      （2）添加完制动液，将储液罐盖子以正确的方向放在罐口，大卡爪对正储液罐大槽，小卡爪对正储液罐小槽，安装盖子。
      （3）旋入旋盖，旋盖上的字处于正确的位置。
    2.6液压离合器系统的排气
      （1）确认所有的管路和接头干燥并固定。
      （2）清理制动总泵储液罐盖的污物和油脂以确保没有任何异物进入系统。
      （3）拆下储液罐盖。
      （4）用符合要求的制动液将储液罐加注至正确的油位。
      （5）拨开离合器液压排气阀的盖帽。
      （6）连接一根透明的排气软管一端至排气阀，另一端至一个收集盆。
      （7）在助手的帮助下：一人踩踏离合踏板5～10次（1次／S），保持踏板力。另一人同时拧松排气阀，待含有空气气泡的油液流出，再拧紧排气阀。
      （8）执行上述步骤数次，直至排出的油液清澈无气泡为止，拧紧排气阀。
      （9）重新加注储液罐至MAX液位，并将储液罐盖旋至正确的位置。
      （10）拆下排气用的软管，按照法规报废排出的油液。
      （11）盖上排气阀的盖帽。
      （12）检查离合器踏板的执行压力。
      （13）在车辆静止、发动机运转和离合器分离的情况下，检查换档是否顺畅。
      （14）试驾车辆以确认离合踏板和离合器工作正常。
