飞线验证测试。

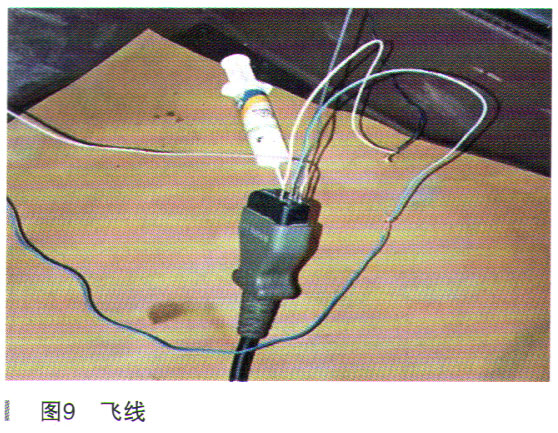

（1）点火OFF，恢复所有连接器，分别飞线（4根）跨接MDI连接器与X84-16、X84-4、K56-4、K56-3，如图9所示。

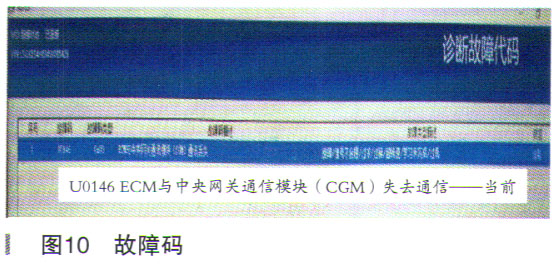

（2）点火ON，连接RD S诊断通信正常，发动机控制模块DTCU0146 ECM与CGM失去通信----当前，如图10所示。
互换验证测试。
互换故障车与试驾车网关模块：
（1）试驾车仪表盘发动机故障灯点亮。

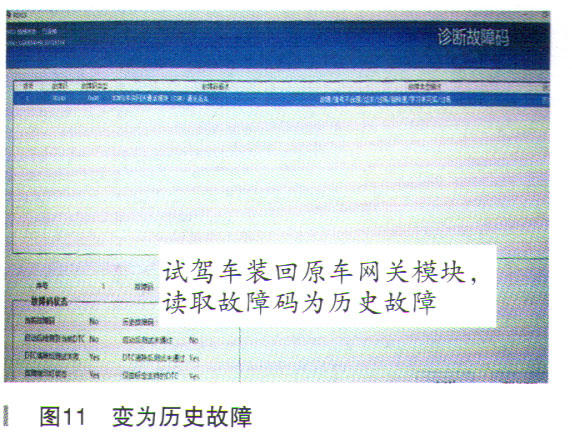

（2）故障车可以连接RD S，并且诊断DTC U0146状态变为历史故障，如图11所示。
更换网关模块。
订购并更换网关模块，当时故障排除，可通知客户取车时故障再次出现。

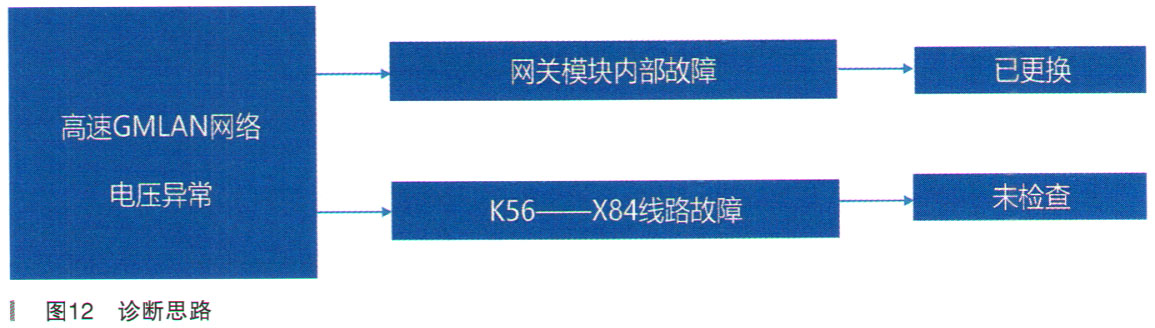

重新梳理诊断思路，高速GMLAN网络电压10V异常，网关模块上游高速网络电压正常，断开网关模块后下游至X84高速网络电压0V正常，分析忽略问题，如图12所示。
重点排查K56至X84之间线路问题。

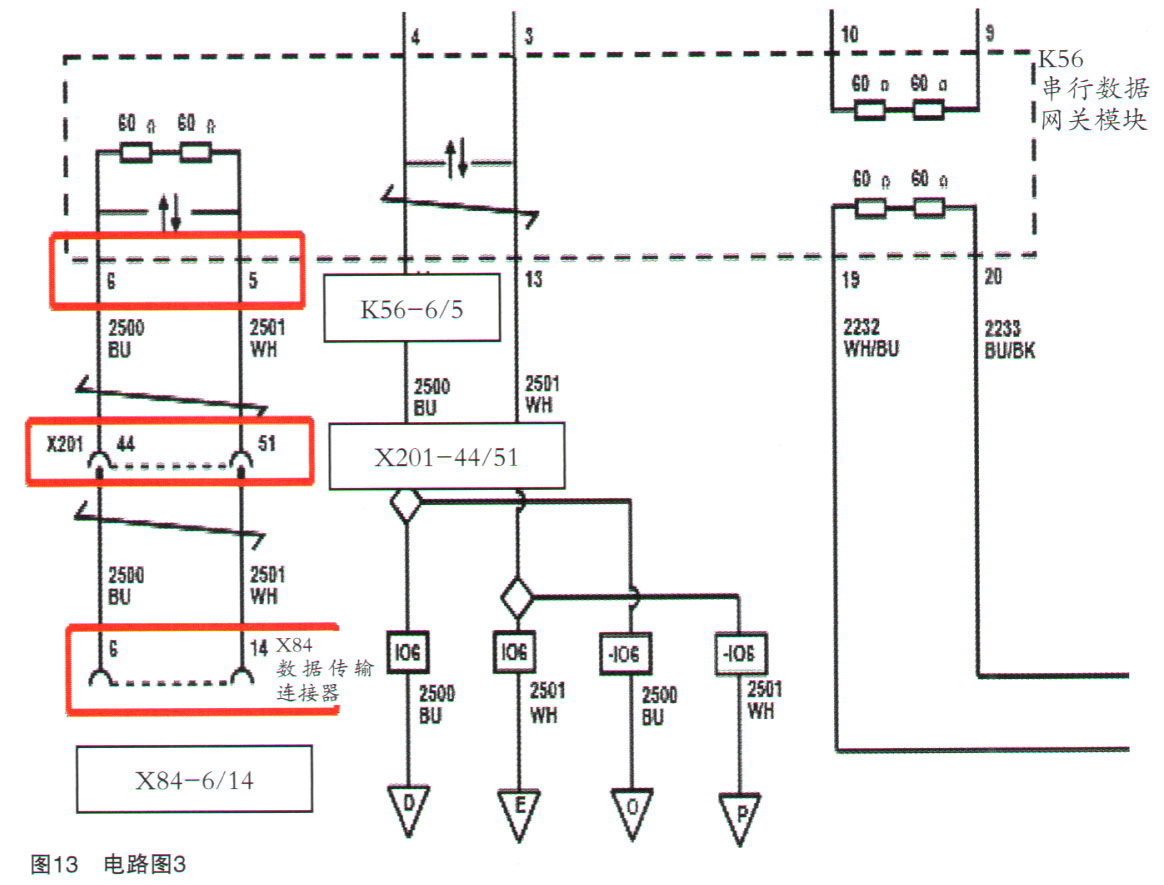

线路排查，电路图如图13所示。
