别克全新英朗诊断仪无法进行通信
来源:汽车维修技师  作者:佚名  2022-02-09 10:04:29

     一辆行驶里程仅320km的2021年全新英朗轿车。客户反映:该车仪表盘上发动机故障灯常亮。

      故障诊断:启动车辆,仪表盘发动机故障指示灯点亮,其余一切正常,进店用诊断仪检测,无法与车辆建立通信。
    询问客户故障发生时间、地点、现象、频次。客户刚买的新车,加满汽油开回家后发现发动机故障灯亮了,行驶一切正常,来店检测发动机故障灯。
    启动车辆验证故障,仪表盘发动机故障灯常亮现象属实,将MDI2连接至车辆,使用RDS诊断发现尤法与车辆建立通信。
    没有加装改装,没有贴膜,由于是刚加的汽油,怀疑是不是加油口盖密封不良报的燃油蒸气泄漏故障,但是诊断仪连接不上车辆,无法读取故障码,检查加油口盖无异常。需要优先解决尤法通信故障。

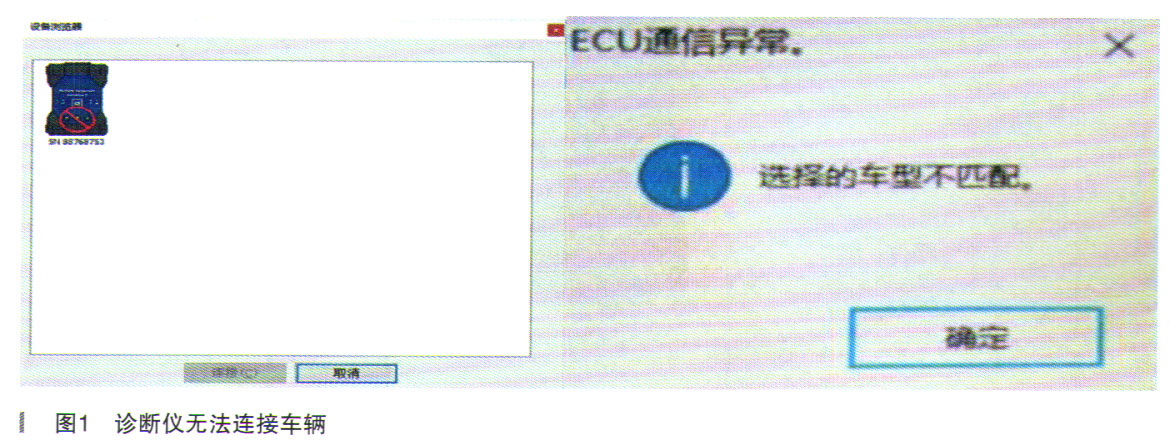

    将诊断仪(RDS)与车辆进行连接,显示无法连接MDI,尝试更换MDI诊断仪依旧无法连接车辆,如图1所示,而该诊断仪连接同款车辆正常,排除诊断仪及MDI问题。
    查阅维修快讯、维修公告、维修通信、TAC技术简报及TID检索等,均未发现类似故障的维修信息和解决方案。
    根据电路/系统测试。
      (1)检查OBD诊断接口供电保险丝F10DA、10A,正常。
      (2)点火OFF,分别测量X84-4与搭铁、X84-5与搭铁电阻均为0.3Ω,正常。
      (3)用试灯测量OBD诊断接口X84-16与搭铁点亮,正常。
      (4)参见故障诊断仪用户指南。

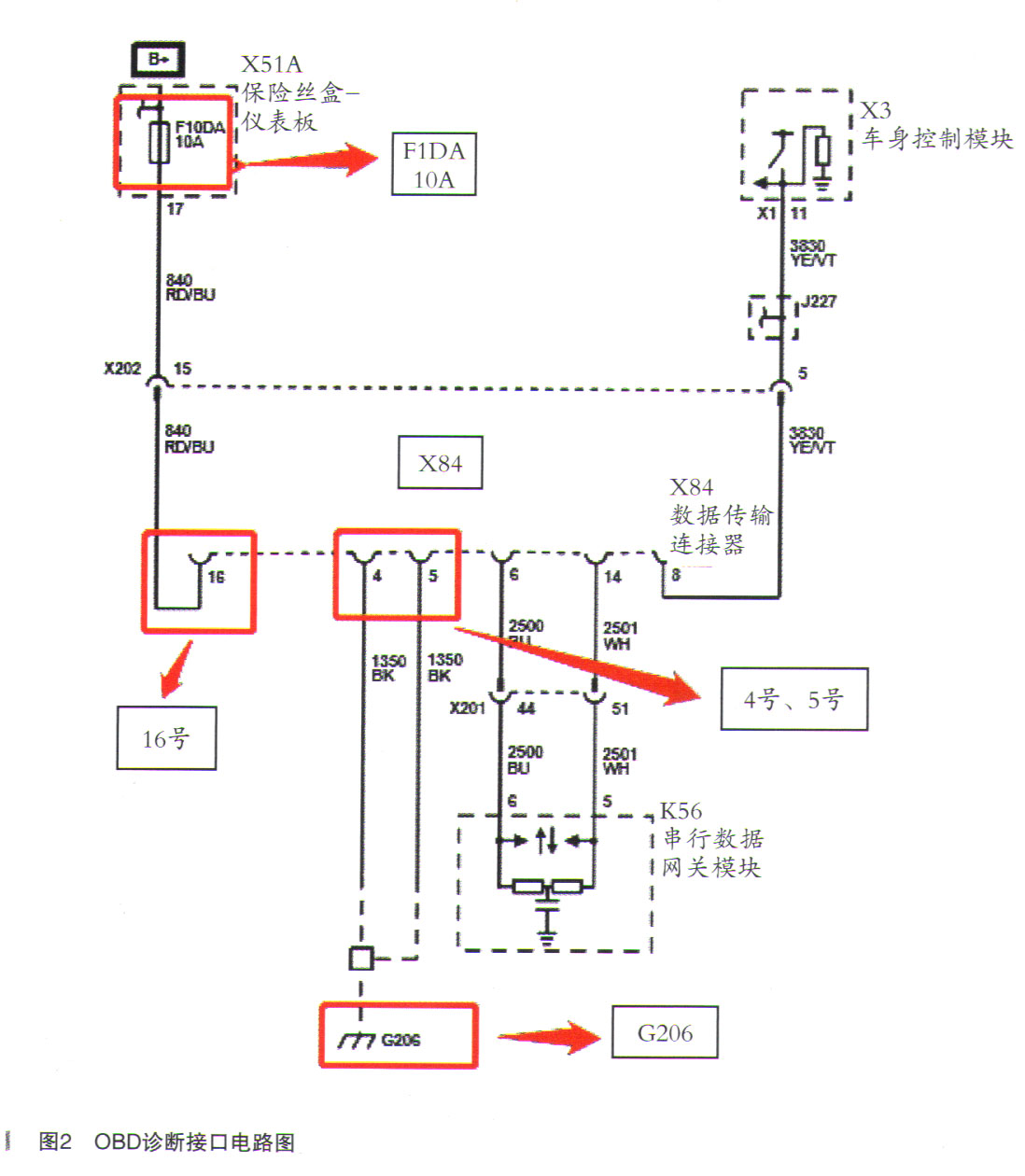

    OBD诊断接口电路图如图2所示。

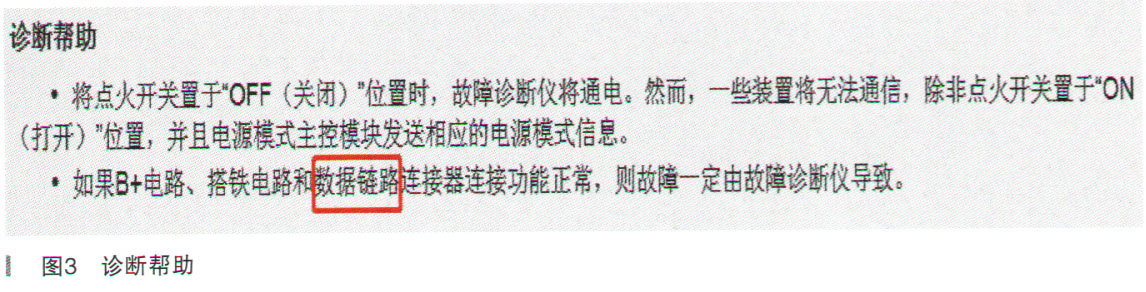

    由于之前已经排除诊断仪本身的原因,因此未参考故障诊断仪用户指南。根据维修经验,无法通信类问题除考虑电源、搭铁之外,还应考虑通信线。关于这一点,诊断帮助内容也有提到“数据链路连接功能”,如图3所示。
    测量网络通信。

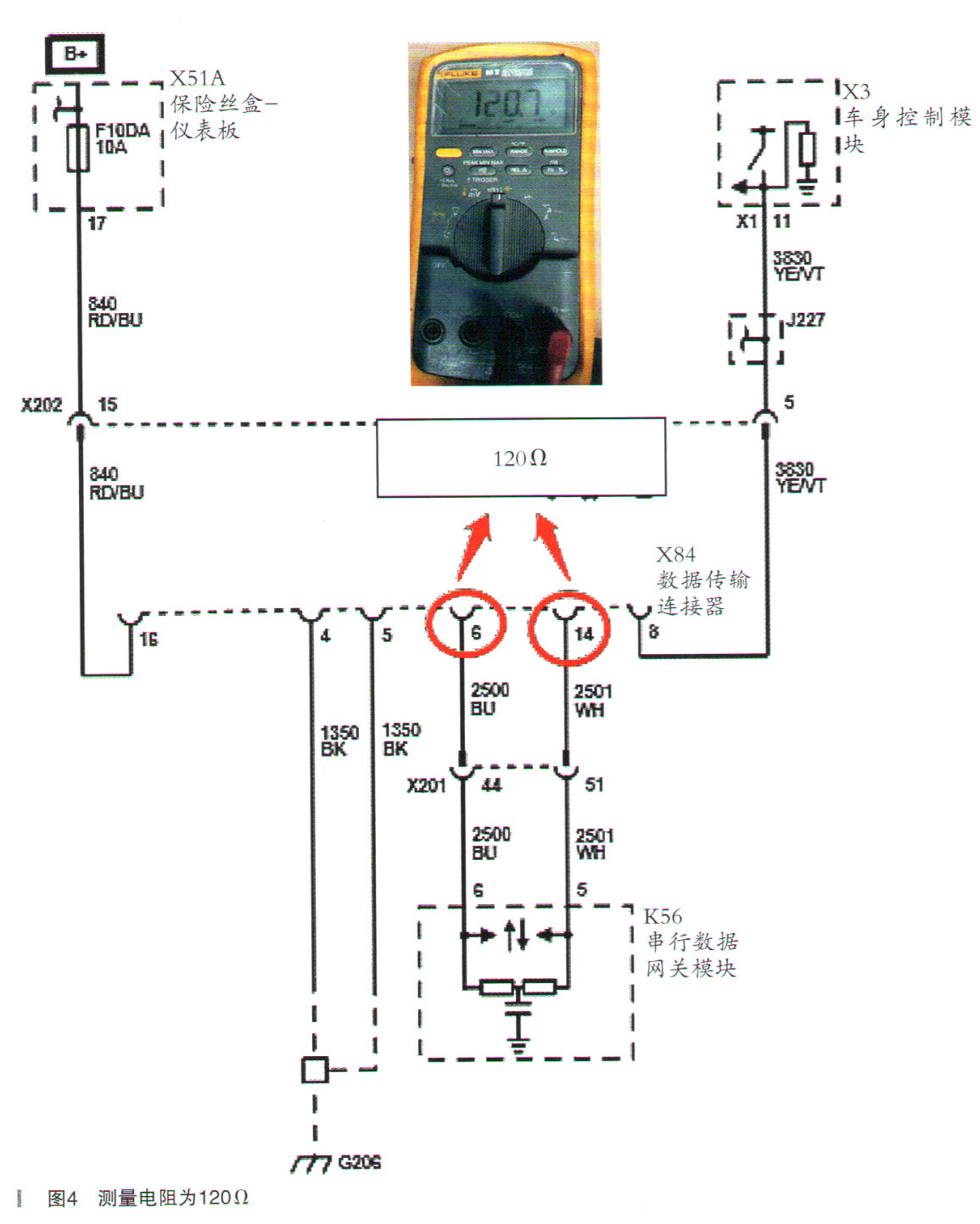

      (1)点火OFF,测量高速网络X84-6与X84-14之间终端电阻为120.7Ω,正常,如图4所示。
