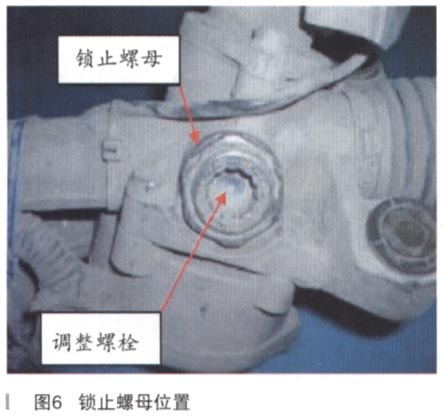

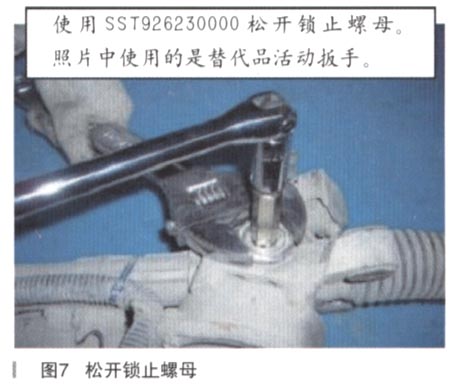

2．松开锁止螺母（如图6,图7所示）。



    3．拆下调整螺栓，将液体密封垫均匀涂抹在四周（如图8所示）。

    4．用20 N·m（2.0 kgf-m, 14.8ft-lb）的扭力，上紧调整螺栓（如图9所示）。

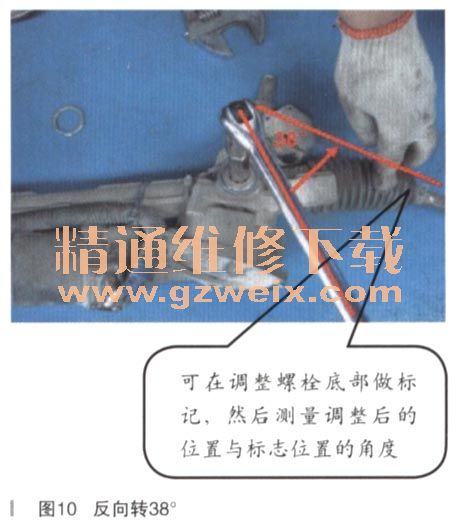

    5．将调整螺栓朝相反方向转38°（如图10所示）。

    6．固定调整螺栓、上紧锁止螺母（如图11所示）。    拧紧扭矩：44 N·m （4.5 kgf-m,32.5 ft-lb）。

    7．将转向机装回车体，进行4轮定位调整。
    维修完毕后经实车测试异响故障排除。
