一辆行驶里程约4.3万km的2012款斯巴鲁森林人。客户反映：该车发动机冷车偶尔启动不良。经维修车间停放、冷却后试车，确认故障存在。
    故障诊断：首先连接诊断仪，读取故障内容，无故障码，然后进行路试，准备在行驶中采集发动机转速、启动电压、启动机信号、凸轮轴信号等，先检查启动电压，一切正常，点火和喷油信号一切正常，观察到发动机转速稍有异常＜150r/min；故怀疑凸轮轴信号。
故障排除：根据分析和判断，决定测量凸轮轴波形，如图1、图2所示。

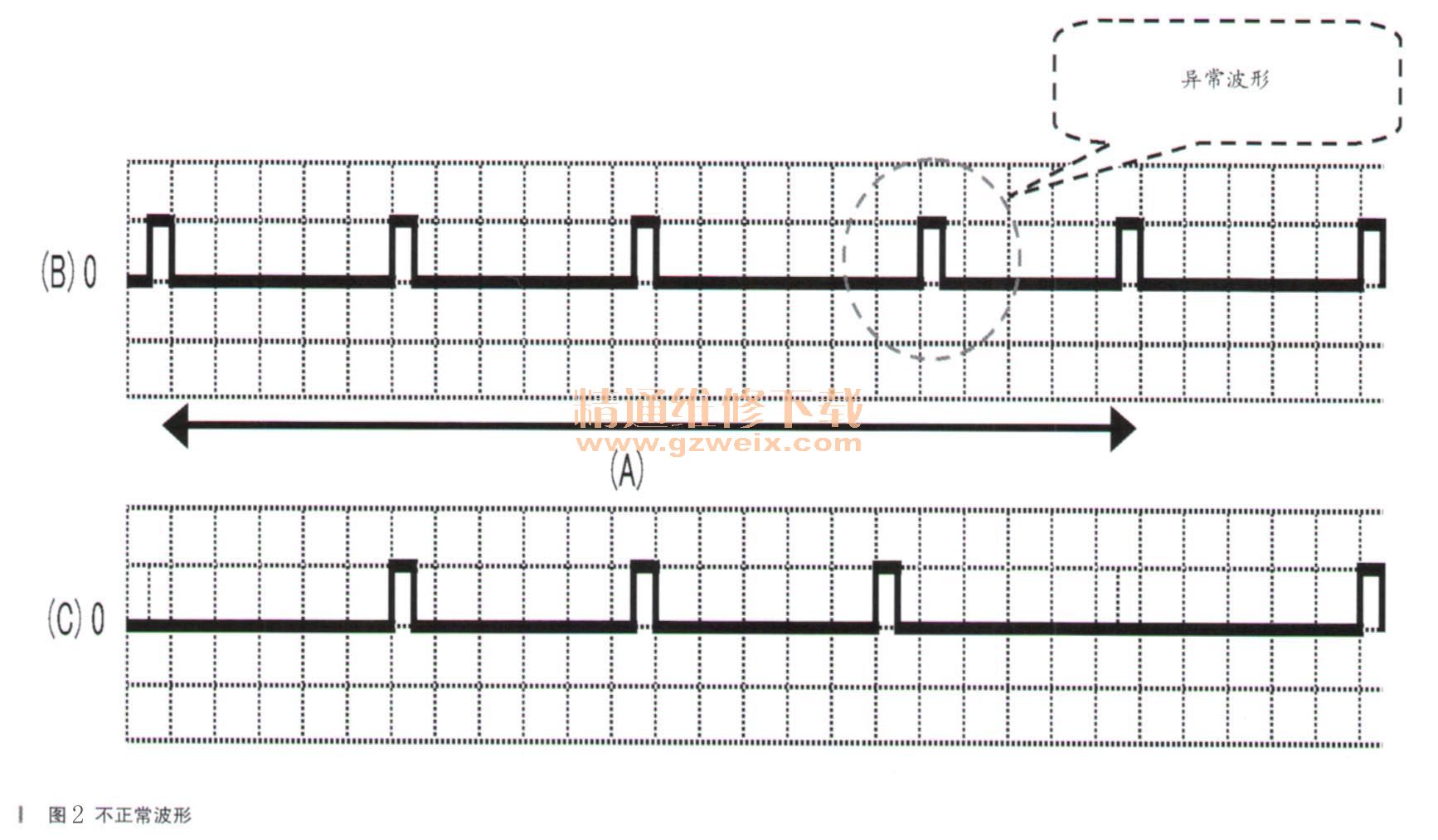

    在波形图中多了一个异常方波，确认异常波形后，按照维修手册的操作指导，对凸轮轴传感器的口盖厚度测量，在超出或者低于标准值的情况下，需要插拔垫片（口盖厚度的参考标准1.3±0.05mm）。
    使用游标卡尺或深度规测量到达传感器盘的深度A，以及凸轮轴传感器的突出量B，算出口盖的厚度。注意：A需要测量3次以上，取测量的最小值（如图3所示）。

    选取符合要求的垫片后，安装上车，调试后故障现象消失。
    故障总结：以上两例案例告诉我们，动态数据的采集很重要，包括数据流和测试波形。同时不可忽视原厂维修手册的工艺要求，包括零部件的安装尺寸、调试标准等，以免不规范的作业带来维修质量的不可靠。
