一辆行驶里程约1500km、配置CKA发动机的大众新桑塔纳。该车辆打开点火开关后，空调系统鼓风机不转大灯不亮。

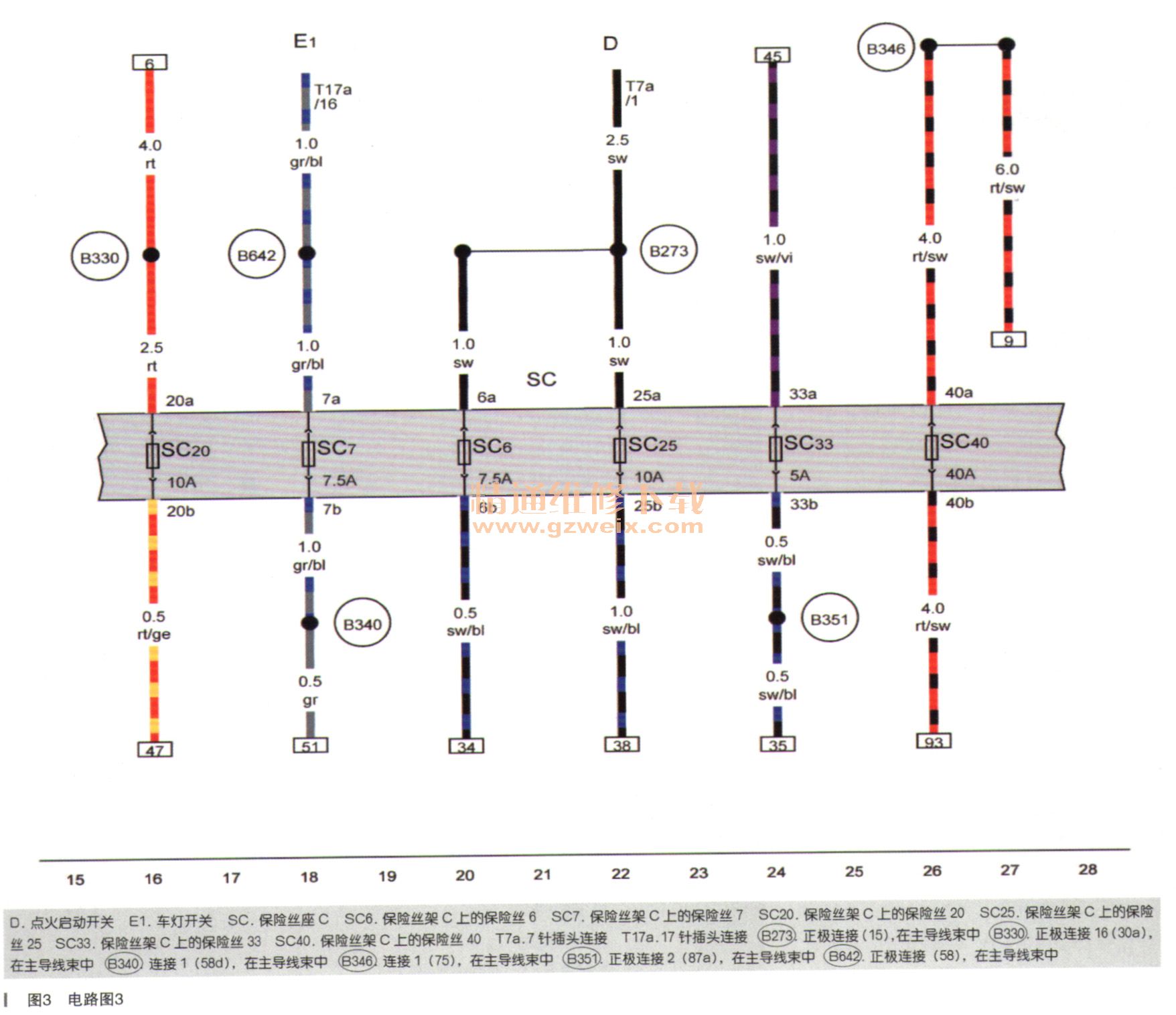

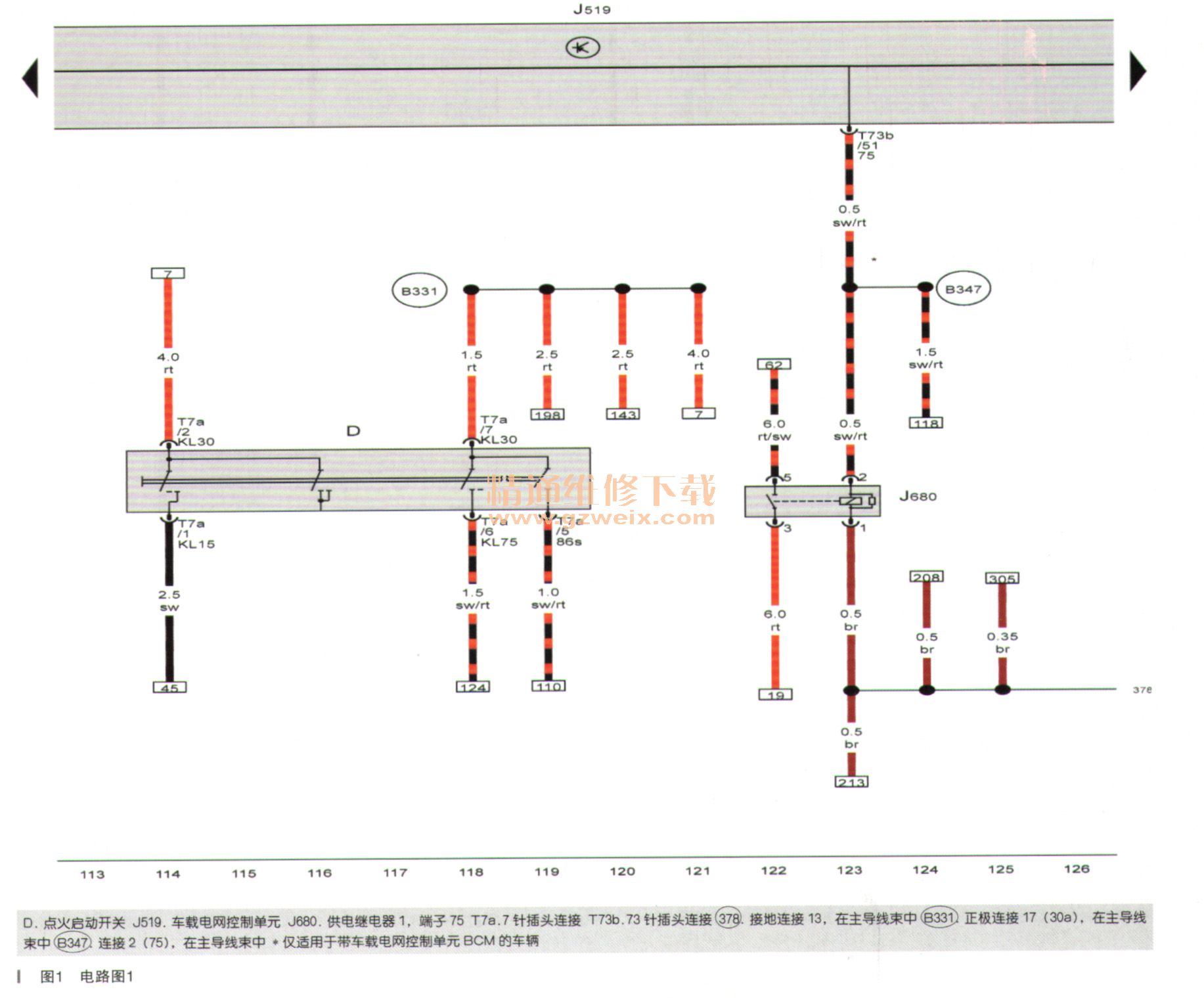

    故障诊断：客户进站报修鼓风机不工作，大灯不亮（超车灯正常）。经检查鼓风机大灯保险丝没有熔断也没有12V电源，由电路图（如图1～图3所示）分析鼓风机保险丝SC40、大灯保险丝SC37电源是由点火开关控制的继电器J680提供电源。

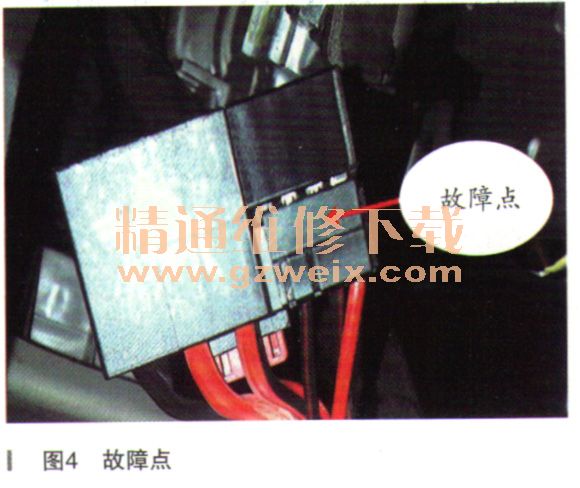

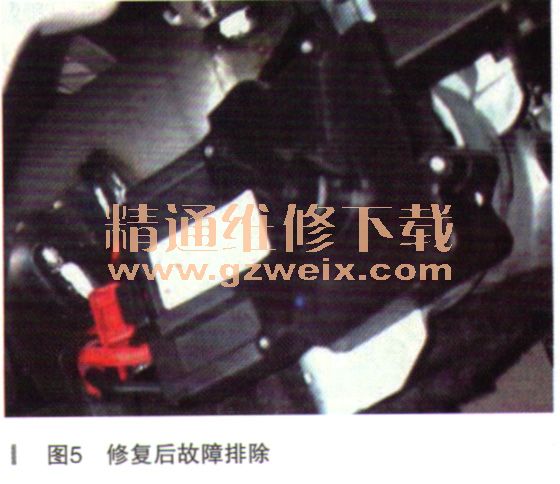

    检查测量继电器J680底座，发现只有30号电源正常，点火开关控制继电器J680的电源KL75无电，由此可见问题就在点火开关无输出电源或点火开关至J680继电器之间的导线断路。用万用表测该导线通断测量的电阻为0.3Ω，由此认为故障就出在点火开关上。于是更换点火开关，发现鼓风机与大灯依然不工作。于是拔掉点火开关插头测量点火开关上两根30号电源正常，再次将点火开关插头插好后鼓风机及大灯工作正常。用手摇动点火开关插头线束发现鼓风机及大灯断断续续的工作。将插头拔下仔细检查，发现插头T7a/6KL75针脚与线束接触不良，如图4所示。刚开始用万用表测量电阻时偶尔接触正常所以未发现故障，将针脚与线束修复后故障彻底排除，如图5所示。



    故障总结：本车故障比较简单，只要按照电路图一步步查找就能解决故障，只是在测量检查时再仔细点就能避免走弯路。
