国产轿车自动变速器维修技术讲座(166)
来源:汽车维修技师  作者:佚名  2017-05-26 08:55:40



    7.变速器油压力开关逻辑表(如表96所示)

    高电平=12V(开关断开或有压力)
    低电平=0V(开关闭合或无压力)
    注:所有变速器油压力开关都为常闭型(NC)。
    注:变速器油压力开关2不存在。)
    8.变速器内部模式开关逻辑表(如表97所示)

    高=点火电压,低=0V。
    9.电磁阀压力(如表98所示)

    (二)描述与运作
      1.系统布置图

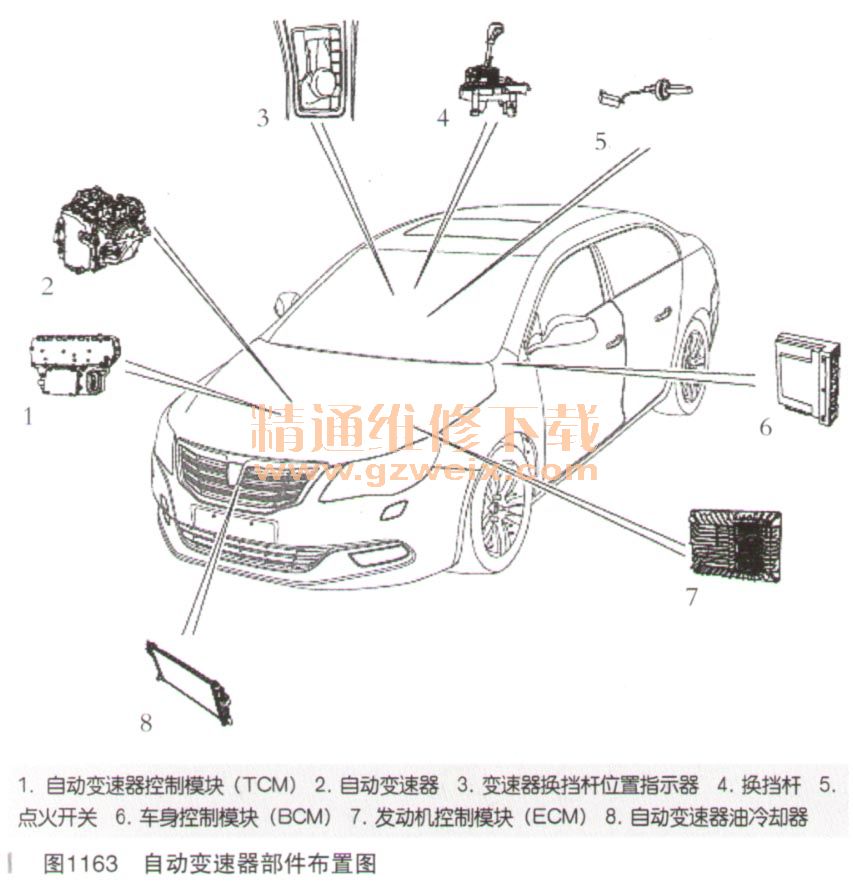

    (1)自动变速器部件布置图(如图1163所示)

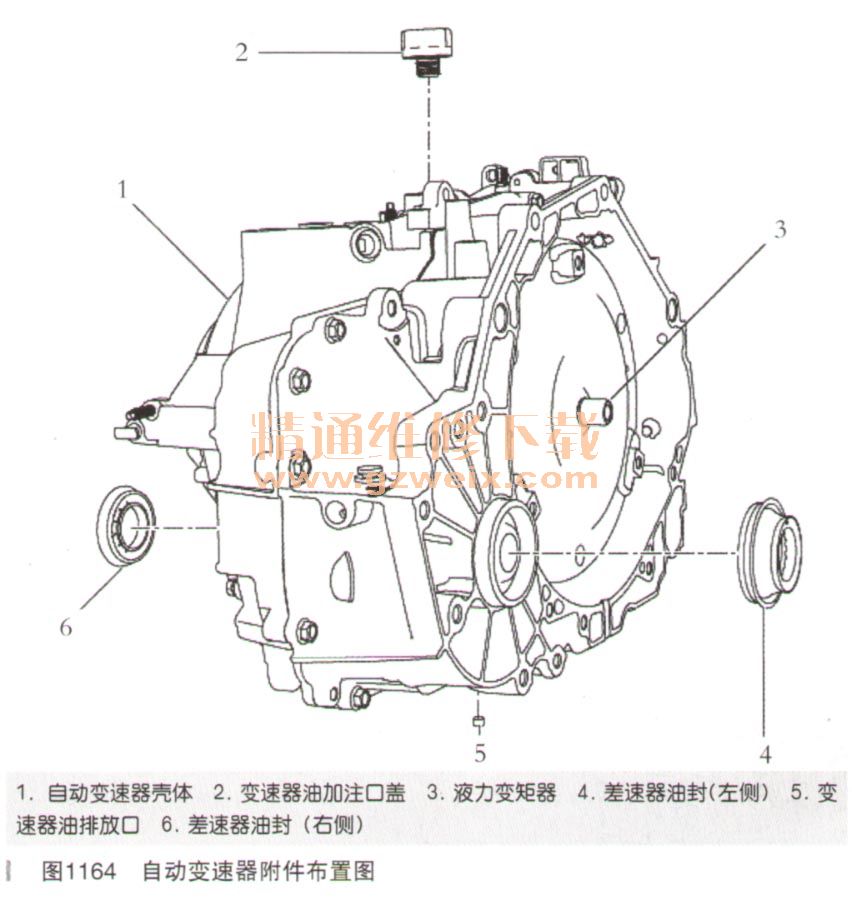

    (2)自动变速器附件布置图(如图1164所示)。

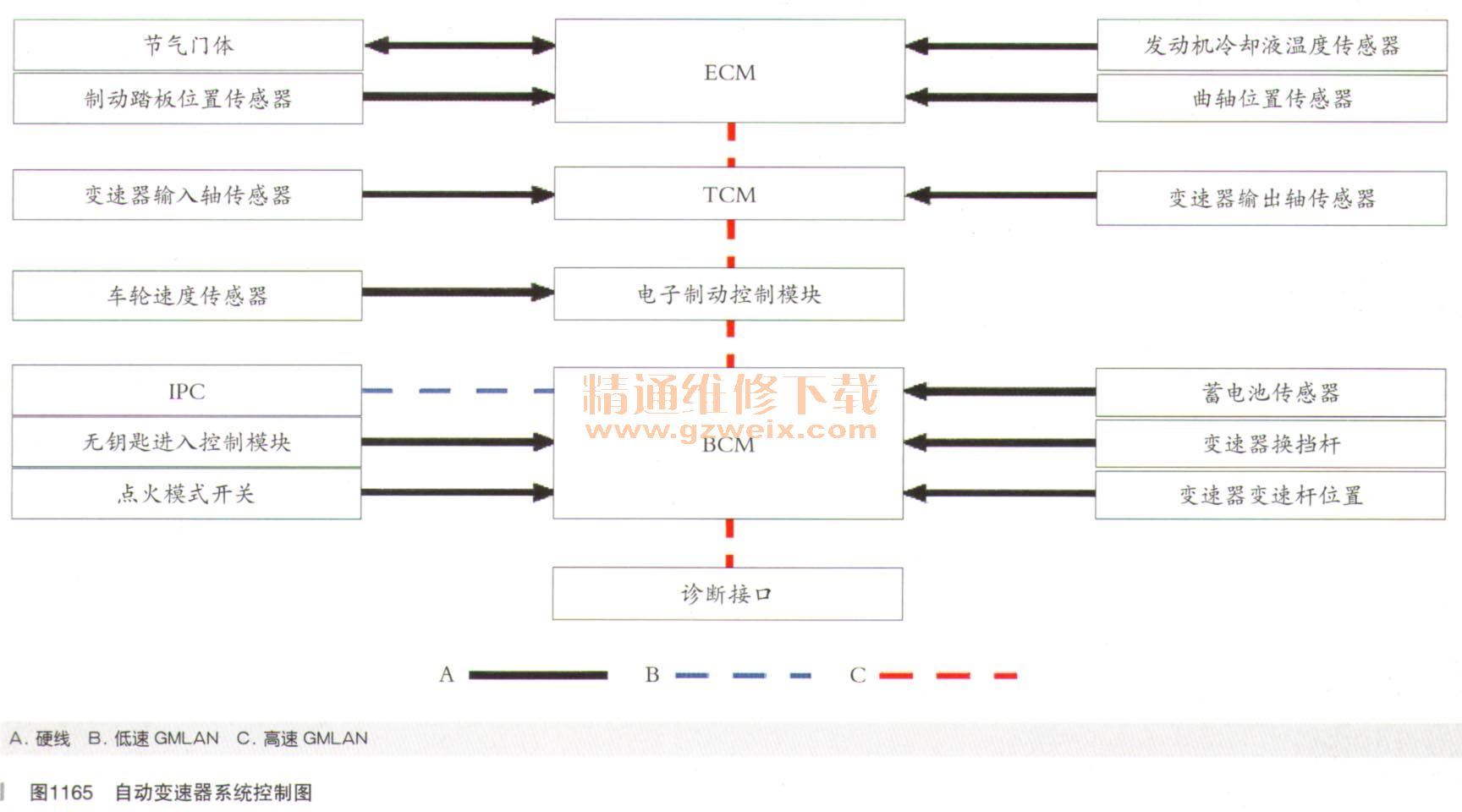

    (3)自动变速器系统控制图(如图1165所示)。

    2.拆解视图
    (1)壳体和相关零件(如图1166所示)。

上一页  [1] [2]
