国产轿车自动变速器维修技术讲座（168）
来源：汽车维修技师  作者：佚名  2017-07-19 09:03:54

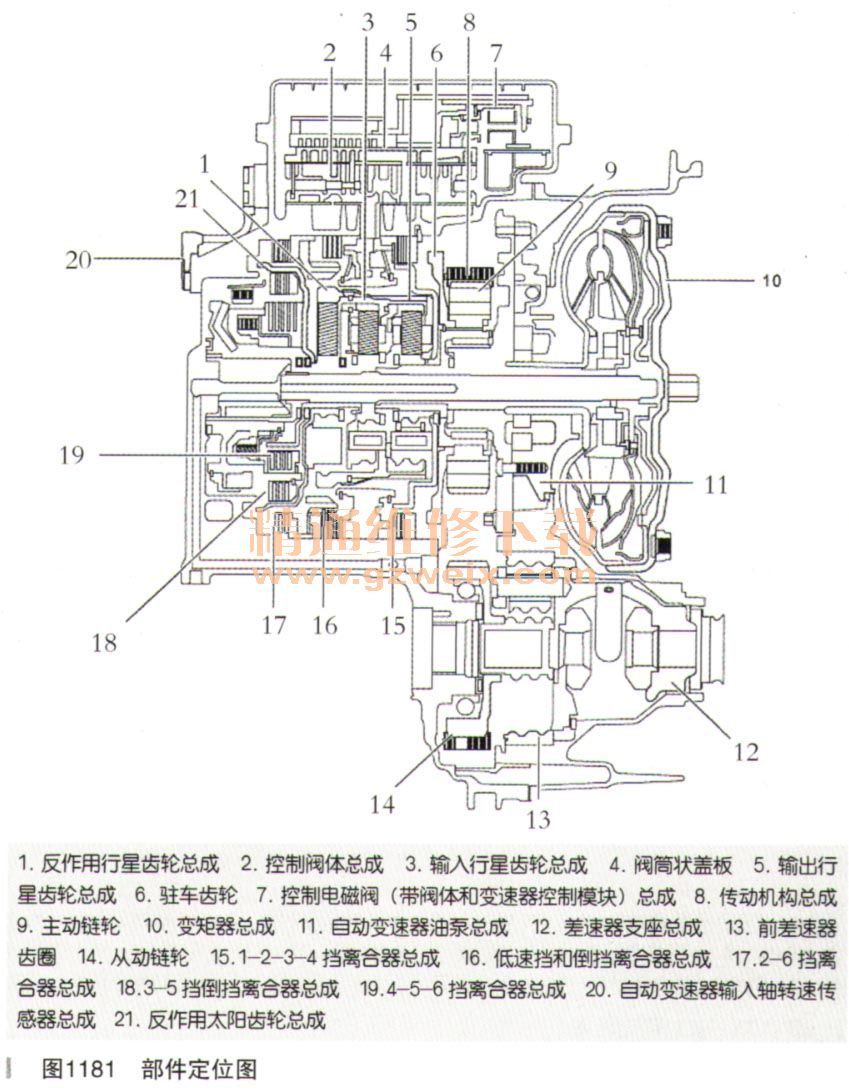

    3．部件定位图（如图1181所示）

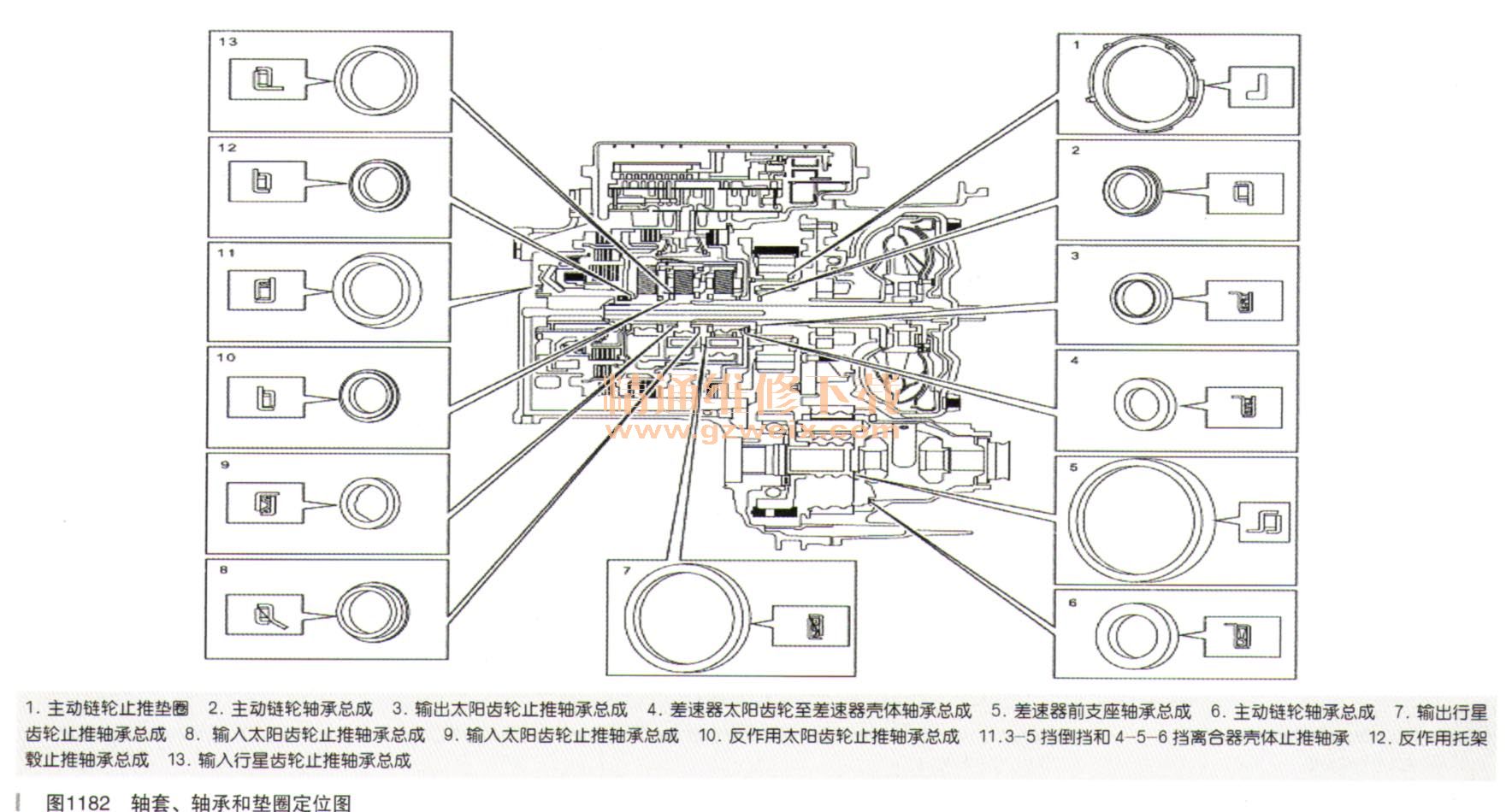

（1）轴套、轴承和垫圈定位图（如图1182所示）

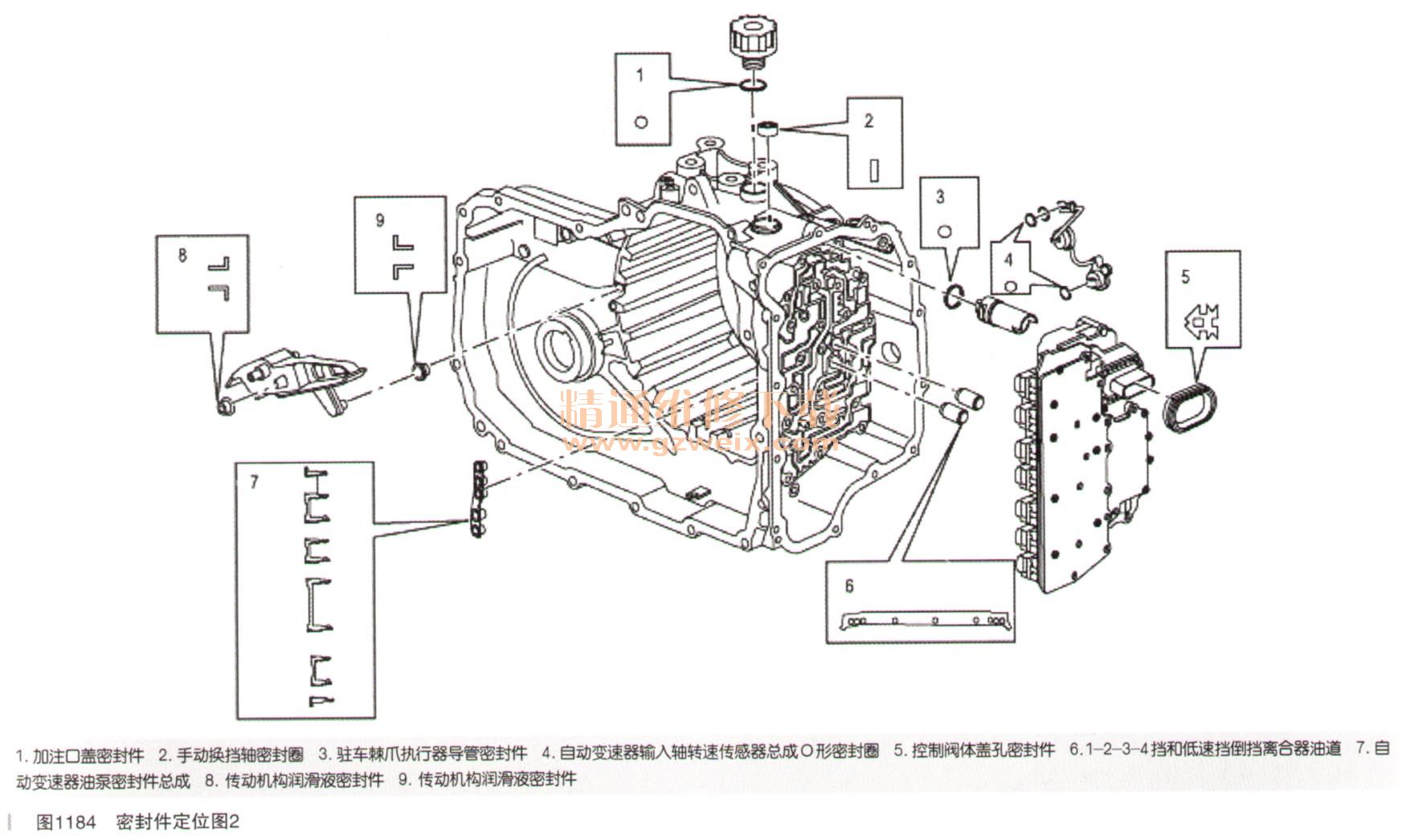

（2）密封件定位图（如图1183和图1184所示）


上一页  [1] [2]
