一辆行驶里程约1.2万km、搭载型号为TZ220XSA01的双电机的2022年极氪001。车主反映:该车启动后仪表显示充电故障,且在行驶一段路程后仪表同时提示充电故障、动力系统故障,随后全车无电,车辆失去动力。
故障诊断:
接车后,首先测量
蓄电池电压,为3.3V,车辆严重亏电。随后对车辆充电6h后,测量
蓄电池电压,为14.1V。启动车辆后,随即测量
蓄电池电压,发现其电压迅速下降至11.75V,异常。此时,组合仪表提示“
蓄电池电压过低,请安全停车,请联系极氦官方售后”。
连接故障诊断仪,对全车进行故障扫描,发现CDD(充电器和DC/DC模块)控制单元存储有多个故障码(图1): POE9900-DC/DC转换器电压传感器“C”电路电压高;U144801一充电器和DC/DC转换模块((CDD)一般电动故障;B164B00一内部通信错误等。

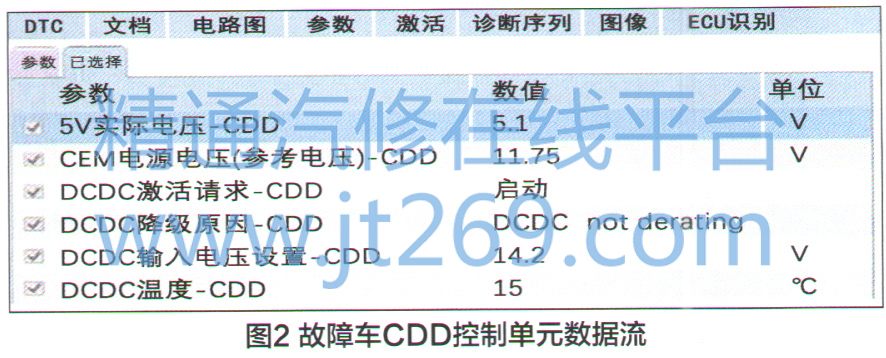

读取CDD控制单元
数据流(图2),发现DC/DC激活请求已启动,没有降功率,输入电压为14.2V。但是实际测量
蓄电池电压仅为11.75V,说明CDD控制单元的输出电压不正常,由此判定CDD控制单元没有正常工作。

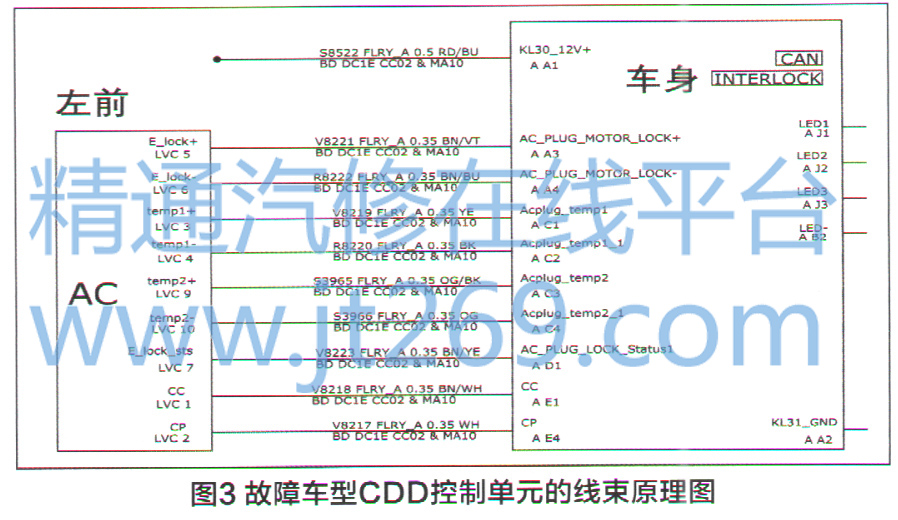

根据故障车型CDD控制单元的线束原理图(图3),拔下CDD控制单元低压插头A,检查公母端,均未发现退针等异常情况。使用专用工具检查公母端的针脚,未发现有扩孔等异常情况。根据故障车型CDD控制单元的线束原理图,测量A1针角KL30对地电压,为12.71V,正常;测量A2针脚GND对地电阻,为0.3Ω,正常。检查交流充电口端子,未发现任何异常。测量E1(CC)、E4(CP)针脚对地电阻,为0以无穷大),正常;测量E1、E4之间电阻,为0以无穷大),正常。测量交流口CC-CDDE1、交流口CP-CDD E4端对端电阻,为0.2Ω,正常。说明CDD控制单元供电搭铁正常,交流充电回路正常。检查CDD控制单元到
蓄电池的充电线束无损伤、挤压等暗病。

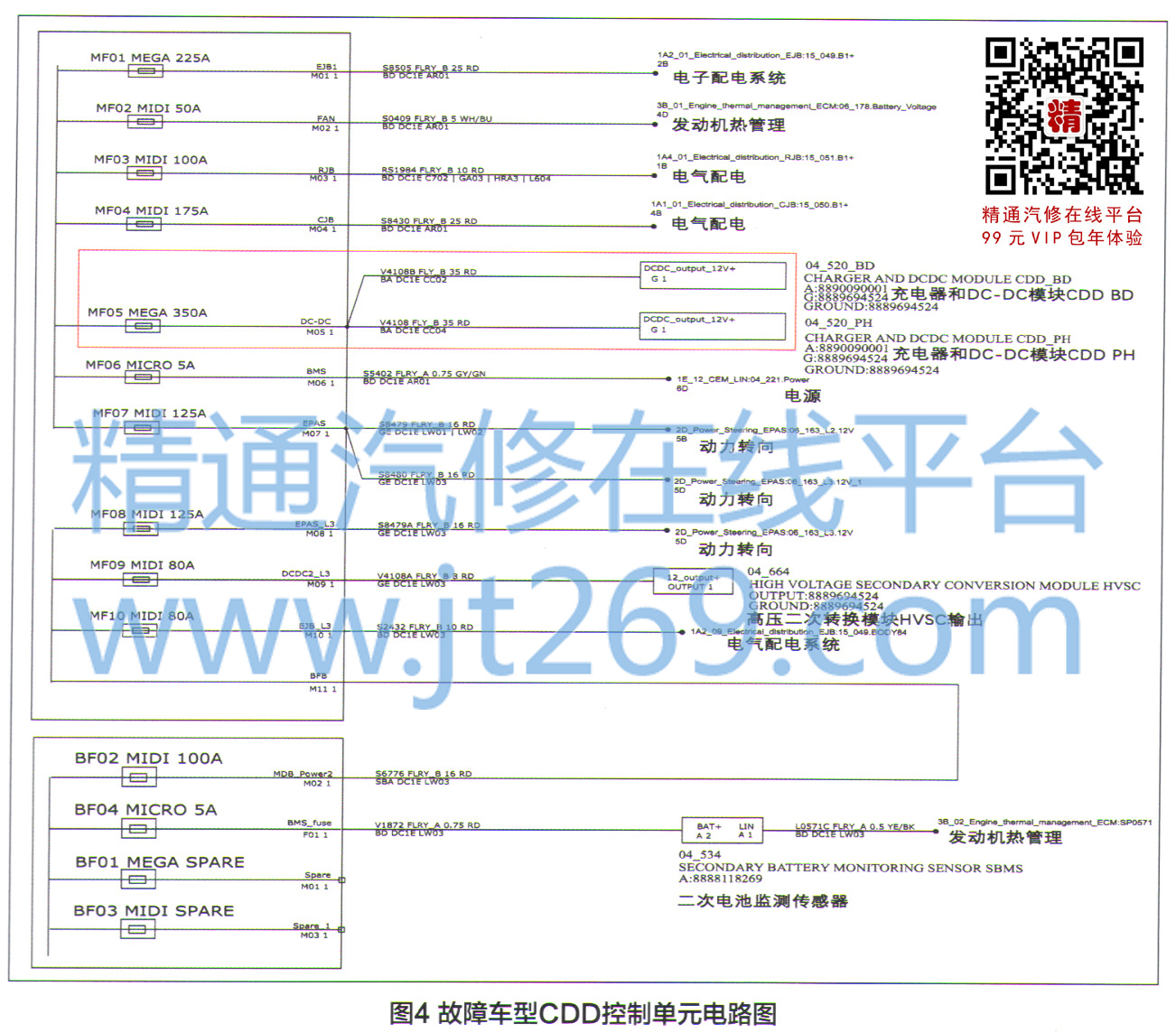

根据故障车型CDD控制单元电路图(图4),检查CDD控制单元给

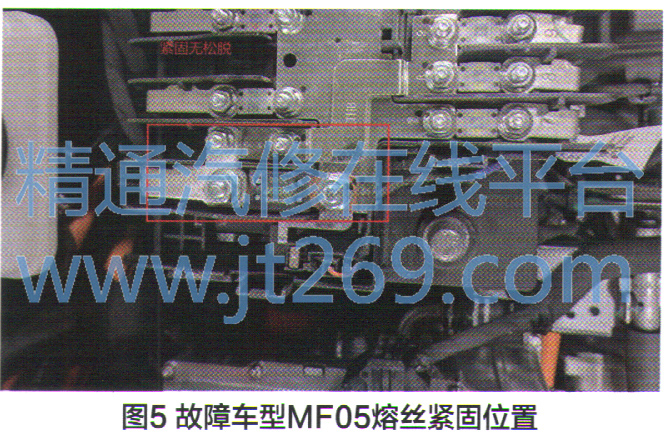

蓄电池充电的大电流供电MF05 MEGA 350A熔丝至CDD G1端电阻,为0.3Ω,正常。检查MF05紧固情况,未发现异常(图5)。
