比亚迪秦启动后仪表报请检查电子驻车系统
来源:本站整理  作者:佚名  2018-09-25 09:42:02



一辆2015年比亚迪秦。该车启动后仪表报请检查电子驻车系统、请检查ESP系统、请检查车身网络,请检查转向系统
原因分析:
多个系统同时出现故障,所有模块同时损坏概率很小,一般原因:
1、线束问题导致的CAN网络问题;
2、ESC网某个模块故障影响了CAN网络;
维修过程:
1、车辆OK挡挂挡无法行驶,EPB无法解锁。使用VDS1000读取故障,全系统无法进入,车辆信息获取失败;

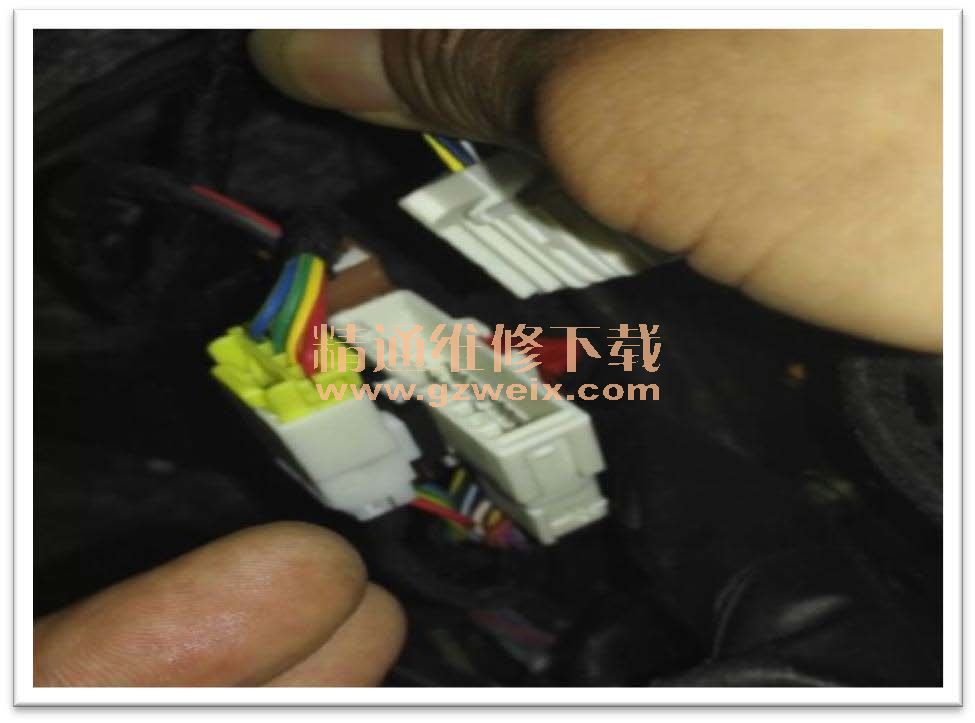

2、查阅网络拓扑图,分析ESC网瘫痪。在确认网关接插件是否正常时,发现副驾驶仪表板上部有少量水迹,分析仪表板线束插接件进水可能性较大。于是将仪表台拆下检查,发现GJ12、GJ14接插件内部有少量水迹;

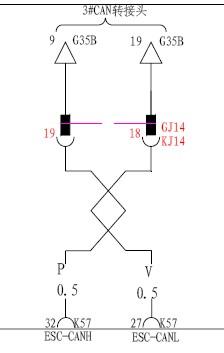

3、查阅电路图得知(图1),EPS及ESP的CAN线是经过GJ12接插件与3#CAN短接器连接;而EPB的CAN线是经过GJ14接插件与3#CAN短接器连接,分析就是这两个插接件进水导致故障;

4、外部冲水测试发现,玱璃前部有水流入。将玻璃拆下,发现前部打胶不实,导致漏水。重新打胶处理;

5、将线束插接件内水迹吹干重新装配完成,故障排除。
维修小结:熟悉整车电器原理图有利于提升工作效率。

相关资料:比亚迪秦电动汽车维修手册
