比亚迪秦仪表报请检查动力系统、无EV检修
来源:本站整理  作者:佚名  2018-11-17 09:16:15

一辆2015款比亚迪秦轿车。该车仪表提示请检查动力系统,且无EV模式。
故障分析:
1、动力电池及BMS故障;
2、高压配电箱故障;
3、线路故障。
维修指导:
1、 用VDS1000对整车扫描,发现BMS和BIC均无法通讯;



2、测量电池管理器K64-14针脚(G/R线、常电)和K65 -1针脚(R/L线、双路电)电压正常, K64-6、30(R线)搭铁正常;
3、测量K65-9、K65-22 CAN线电压为2.5V左右,正常;
4、倒换一个电池管理器后故障消失EV模式正常,以为故障排除,但大约10分钟后仪表故障灯再次提示请检查动力系统,同时VDS1000无法扫描到BMS及BIC ;
5、怀疑BMS的下游负轲短路引起BMS 内部烧损,从电路原理图看,15款秦BMS为BIC、电流霍尔传感器提供工作电压;
6、测量BIC双路电供电线路幵无短路;
7、测量电流霍尔传感器+15V、-15V供电线路对地不短路,但测量+15V、-15V两根供电线路之间阻值却明显偏小,为0.02Ω(测量正常车辆阻值为1KΩ以上),检查BMS至高压配电箱之间线路无异常,故确定电流霍尔传感器短路引起;
8、更换高压配电箱后,试车故障排除。

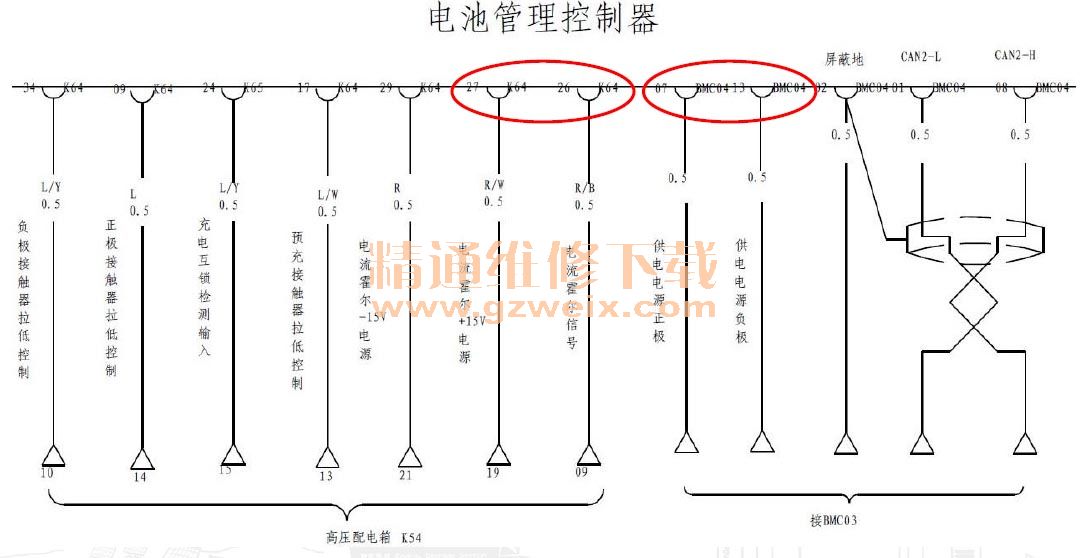

电流霍尔传感器及BIC电源电路



维修小结:
1、掌握BMS下游的负载BIC、电流霍尔传感器等;
2、短路故障,一方面需要确认对地短路情况,另外还需要确认是否负载本身短路,即并不一定是对地短路。

相关资料:比亚迪秦电动汽车维修手册

关键词:比亚迪秦
