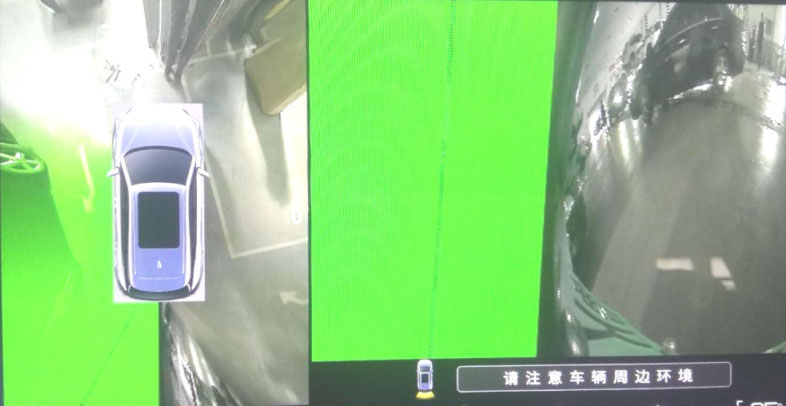

故障现象：车辆全景影像绿屏。
原因分析：
1,线路故障
2、高清摄像头故障
3、影像集成模块故障
4、其他故障
维修过程：
1、点击屏幕切换前后左右高清摄像头影像，只有车后摄像头有异常，只能显示车辆后部一半的影像。
2、由于多媒体PAD只有图像显示功能，首先被排除怀疑。检查车辆相关模块无升级，初步判断为车后摄像头图像采集信号异常，检查线束及针脚连接无异常，尝试更换后摄像头故障依旧；
3、由于是显示一半后部影像排除全景影像匹配的可能，检查车辆无任何加装改动，断整车电源后仍旧显示异常；
4、根据故障现象和全景影像控制逻辑分析，判断是影像控制模块故障导致，更换后系统显示正常；
高清摄像头（采集图像）一影像模块（影像软件合成处理）一多媒体PAD（图像显示）
维修小结：故障维修时要知道故障现象所关联的系统，并熟悉系统的基本工作原理。
维修点评：换件前，请先确认接插件是否退针松动，防止误判。
