原因分析

    1、空调控制器故障

    2、空调高压系统故障

    3、相关线路故障



维修过程：

    1、组合仪表ESP故障灯点亮，仪表显示多个故障提示，使用VDS扫描整车系统，将程序升级至最新版本，进入低功耗等待五分钟左右再次唤醒上电，仪表正常无故障提示，点击多媒体开启空调时，多媒体显示“请检查空调系统”，中控面板的空调按键也失效了，读取故障码9个模块“与空调控制器失去通讯”的故障码；

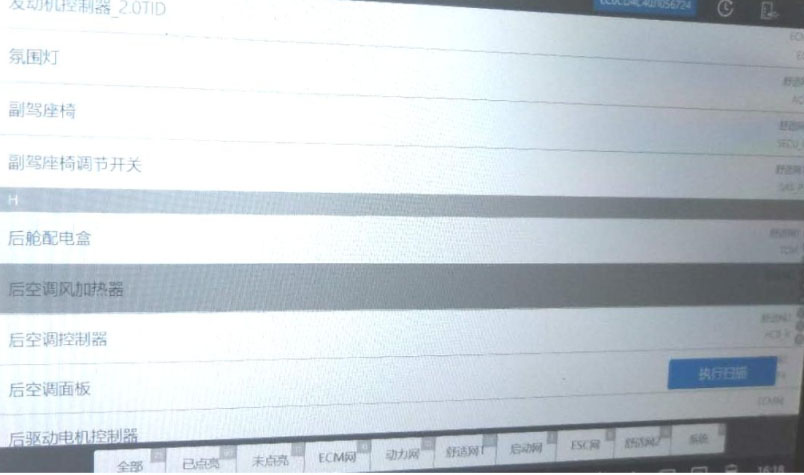

    2.检测发现空调控制器可以正常扫描到，但是诊断仪扫描不到电动压缩机及前、后PTC;

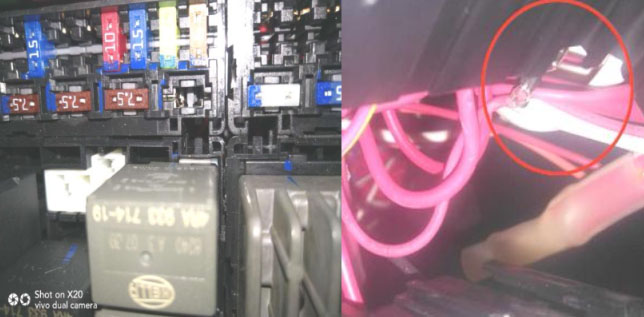

    3、结合电路图发现空调控制器、电动压缩机及前、后FTC的低压供电（IG2电）都经过F1/36保险，检查保险正常，装回保险时发现保险座一端退针了，处理该针脚故障排除；



维修小结：该故障虽然能正常扫描到空调管理器，由于空调控制器少一根供电线导致控制器无法正常通讯，针对故障现象及模块故障信息找到线路共同点，更快速准确的排除故障。
