故障现象:车辆组合仪表报“请检查变速器系统”原地踩刹车将换档杆挂在“D"档时组合仪表显示“D4"松开刹车起步时伴随异响。
原因分析:
1, TGU供电故障
2、换档开关故障
3、相关线路故障
维修过程:

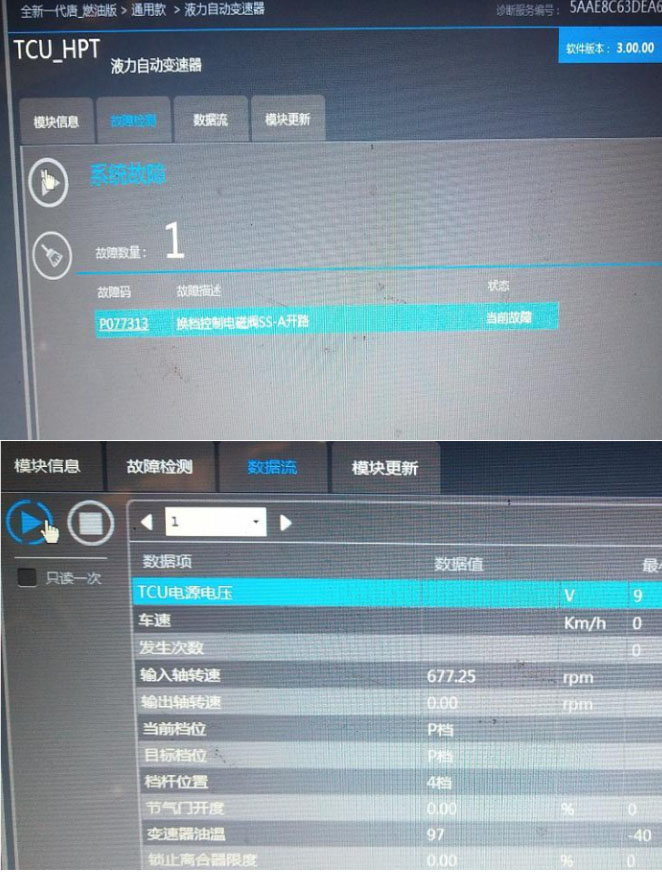

1,使用VDS对变速器系统进行故障诊断,报“P077313”换档控制电磁SS-A开路(当前故障);

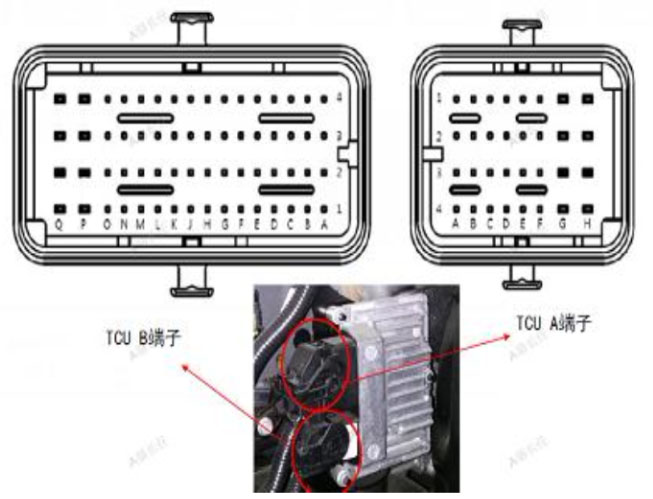

2、根据维修手册测量TCU B-L4(换档控制电磁阀SS-A信号)到变速器插头M18号针脚;

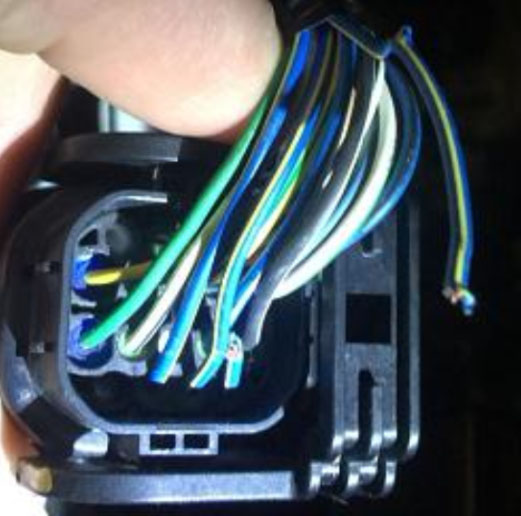

3、当测量变速器端SS-A针脚时发现该针脚线束己经被老鼠咬断,重新更换线束故障排除。
维修小结:维修电器故障时根据该电器的电路走向及了解其工作原理,从而快速找到故障点。
