故障现象:车辆在HEV模式下使用发动机,发动机转速有时会空转至5000转/分钟,车辆无动力输出,仪表无提示故障信息。
原因分析:
1、变速器系统故障
2、发动机系统故障
3、前驱动电机控制器故障
4、相关线路故障
维修过程:

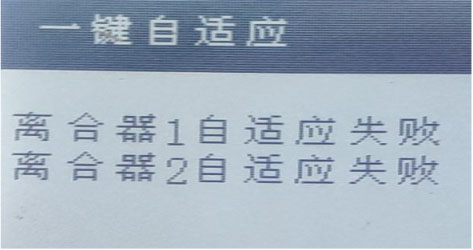

1、用VDS诊断仪读取整车故障信息,均为历史故障,无当前故障信息,系统无需更新,清除故障码无故障码显示,由于没有故障信息,初步怀疑离合器未结合导致发动机空转,测量离合器压力均有3000左右,一键自适应后提示离合器1/离合器2自适应失败;
2、拆下电液模块检查发现为老状态,安装柱塞后测试故障依旧,检查变速器滤芯,外观状态良好,排除因滤芯破损导致油路二次堵塞,倒换TCU测试,故障依旧,拆下离合器组件检查离合器密封环状态良好,倒换变速器总成后故障依旧;
3、检查线束及制动信号均无异常,倒换线束后故障依旧,排除因线束间歇性接触不良而导致故障;
4、排除整个变速器系统后读取前驱动电机控制器系统
数据流,油门深度,刹车深度,整车控制状态等均为正常,排除前驱动电机控制器系统相关故障;

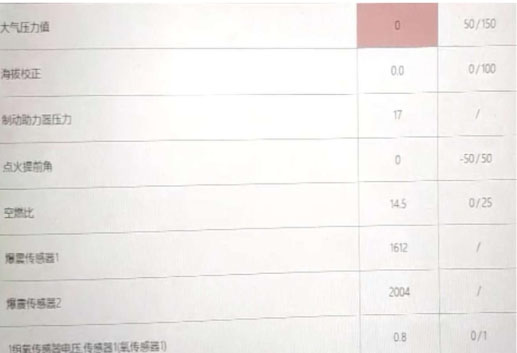

5、故障时读取发动机
数据流:节气门开度为:99%,发动机转速为:5867转/分钟,但大气压力值为:0,更换中冷器上面安装的进气压力传感器后故障排除。
维修小结:处理车辆故障时有时需要考虑的不单单是报故障码系统本身,有时需要考虑相关的系统数据变化。
