比亚迪唐EV功能受限故障检修(四)
来源:本站整理  作者:佚名  2020-04-22 09:03:58

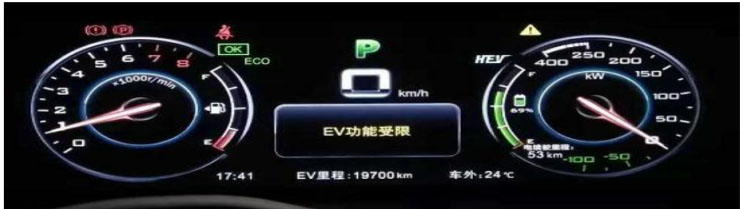

 故障现象:车辆上OK电后无EV模式,仪表提示EV功能受限,自行切换至HEV模式。

原因分析:
    1,线路故障
    2. BUS故障
    3、高压某一电控故障
    4、电池包故障
维修过程:

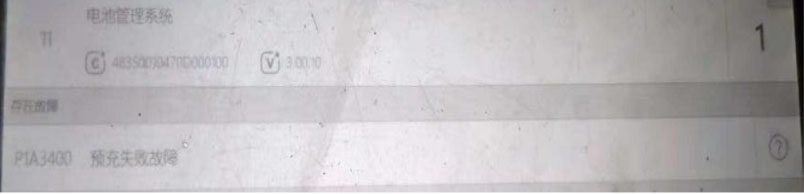

    1、使用诊断仪读取车辆模块故障码DC-DC系统报P1EC100:降压时高压侧电压过低;电池管理系统报P1A3400:预充失败故障,P1A3E00:主接触器回检故障;后驱动电机控制器报P1C0500:后驱动电机控制器高压欠压;前驱动电机控制器报:P1BB1500:前驱动电机控制器高压欠压等故障码。清除故障码后重新上OK档电,故障依旧,现在只有BMS系统报P1A3400:预充失败故障。
  2、读取BMS数据流,当前电池组总电压为711V, SOC为69%,查看上OK档电过程BMS数据流,预充状态显示为“正在预充”,负极接触器、预充接触器、分压接触器1/2均显示为“吸合”,分别观察前电控、后电控、电动压缩机等高压零部件数据流,发现上OK档电时所有高压模块数据流均无高压电。
    3.测量高压配电箱K160-B在ON档有12V电源,测量高压配电箱K160-G与电池管理器K156-17号针脚线束导通正常,倒换BMS控制器故障依旧。
  4、拆下高压配电箱单独给配电箱B. G针脚供12电源,测量预充接触器导通正常,测量预充电阻阻值为198.3Ω。断开低压电池负极,使用唐车型漏电检测线束工装,连接动力电池低压接插件并单独供电,测量动力电池母线端口实际电压为0V,判定为电池包故障。

维修小结:
    熟悉车型上电流程,合理利用检测工具结合数据流分析快速找到故障,减少盲目排查、提高维修效率。
    需要测量相关线束高压电时,必须按照维修安全规范操作,防止意外发生。
