故障现象:一辆2017款比亚迪唐80车辆行驶中组合仪表显示请检查发动机系统,用HEV模式行驶发动机有抖动。
原因分析:
1、发动机相关附件故障
2、相关线束故障
维修过程:

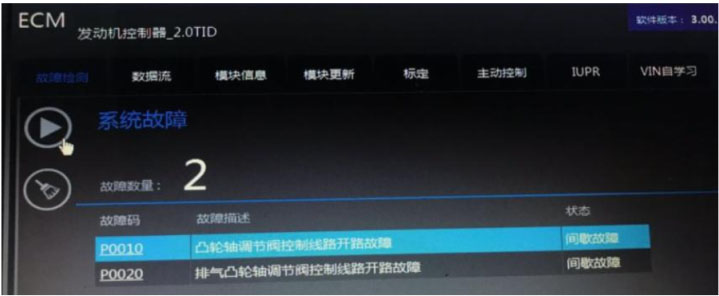

1、车辆进店后首先VDS诊断仪检测发动机系统读出故障码:P0010凸轮轴调节阀控制线路开路故障P0020,排气凸轮轴调节阀控制线路开路故障。
2、用诊断仪清楚故障码后开车路试后故障又出现,诊断仪读取后故障码一样。

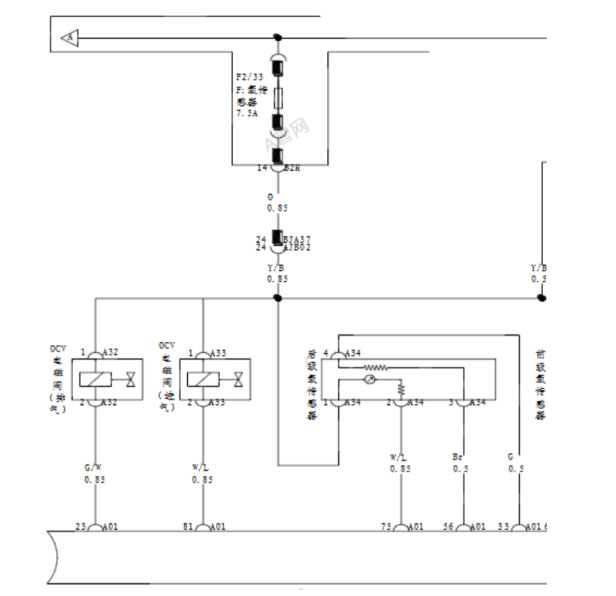

3、根据电路图所示:用万用表测量排气凸轮轴调节阀上的A32-1号针脚的电源正常.在测量发动机
ECU的A01-23号针脚到排气凸轮轴调节阀的A32-2针脚线束的阻值正常。
4、接着倒换发动机
ECU测试,行驶一段时间后故障又出现,排除了发动机
ECU和发动机线束故障后只剩下OCV电磁阀了。

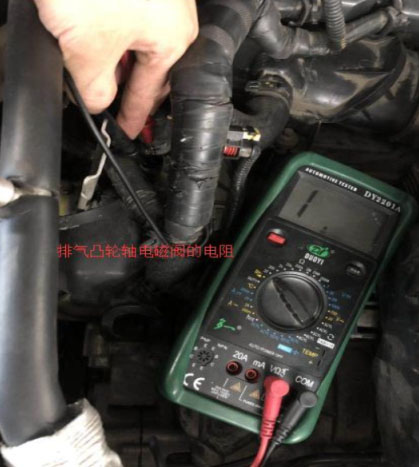

5、翻阅维修手册后得知OCV电磁阀的电阻在8Ω左右。实体测量排气凸轮轴的电磁阀的阻值为无穷大。

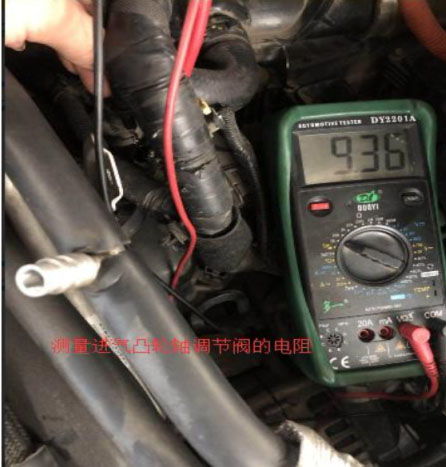

6、在用万用表测量进气凸轮轴电磁阀的阻值是9.36Ω。更换排气凸轮轴调节阀后试车故障解决!
维修小结:在遇到故障时多翻阅电路图和维修手册,可以加快故障的解决时间!
