原因分析

    1、BSG电机故障

    2、BSG控制器故障

    3、BSG控制器低压线束故障

    4、充电保险故障

    5、BSG高压线束故障

维修过程：

    1、首先用诊断仪2000全车扫描，更新所有模块版本。

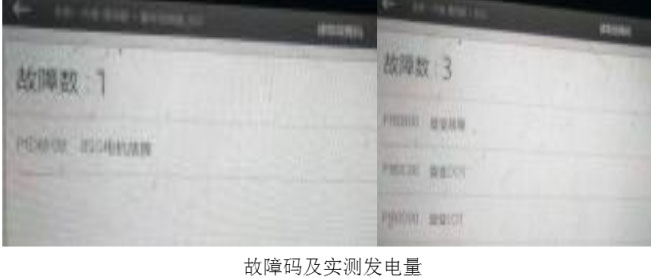

    2、读取故障码，BSG系统报P180B00旋变故障：P180000旋变DOS; P180D00旋变LOT;整车控制器报P1D6E09 BSG电机故障。

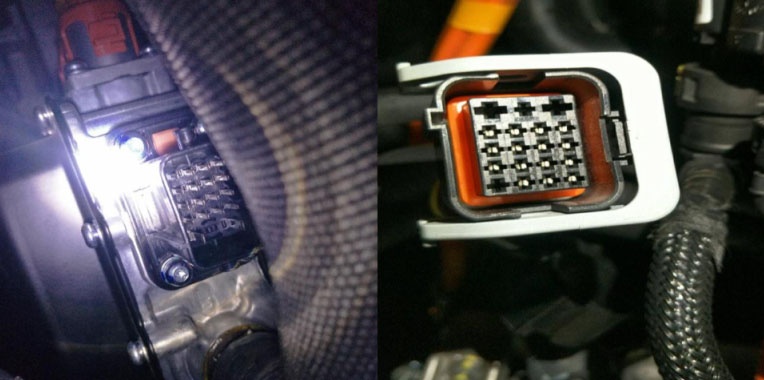

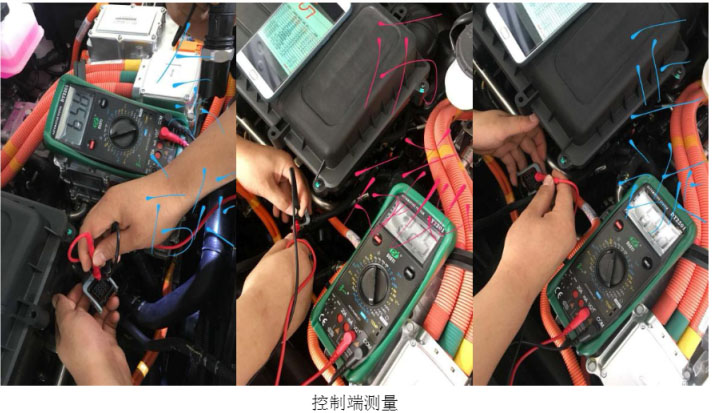

    3、结合故障码和维修手册将车辆退至OFF档检查19pin插接件没有松脱现象，断开BSG控制器低压接插件，公端和母端均没有退针和歪针现象；万用表测量9号和10针脚励磁22.5欧，4号和5号针脚正弦69.7欧，7号和6号针脚余弦65.8欧和标准，数值有少许偏差进一步确定故障点，断开BSG电机端低压插头测量3号和4号针脚为励磁22.8欧．5号和6号余弦66.7欧．7号和8号正弦70.2欧。

4、万用表选择200K档分别把正弦余弦励磁对地测量均无穷大正常。

5、读取数据流电机实际转速－1777，母线电压607V，实测发电量60V.（正常值约360-590V)

6、可以确定BSG电机和线路正常，BSG控制器故障。更换后故障排除。











维修小结：遇见故障按照故障码含义结合维修手册一步一步检查，可以缩小故障范围，最终问题解决，少走弯路。
