故障现象:一辆比亚迪唐燃油车,该车仪表故障乱报,冷却风扇常转,空调关不了,退电后多媒体关不了,P档灯闪烁。
原因分析:
1、网络故障
2、模块故障
3,线束故障
维修过程:
1、全新一代唐燃油版,仪表报请检查发动机系统.SRS系统.刹车系统.

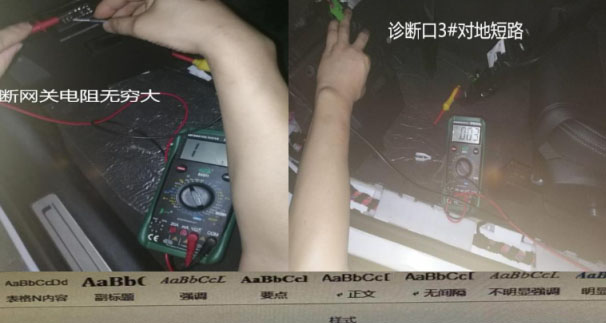

ABS系统.充电系统还有P档灯闪烁,但是车能挂档行驶。电脑检测发现故障码一堆都是通讯故障,还有组合仪表,行车记录仪,空调控制器不存在,查看了网络拓扑图都是舒适网2的模块,在网关里有个故障码:B12FE00未定义,经查询是舒适网2通讯故障.诊断口3#11#是舒适网2对其进行检查电压0V,断电测量电阻127欧姆(正常值60欧姆)断开网关后电阻无穷大,因为舒适网2另一个终端电阻在仪表线束里,怀疑仪表线束坏了,与技术部沟通后,检查CAN线是否对地短路,发现诊断口3#与车身对地短路,怀疑舒适网2里某个模块损坏,断开一个模块测一下3#插口,当断到PM2. 5时与车身不短路了,拔掉PM2. 5后试车,故障排除。
维修小结:网络故障检查要熟知线路图和拓扑图,逐个检查个模块,没有捷径。
维修点评:在进行总线检查时,需要检测终端电阻阻值,CAN总线电压,当测量CAN总线电压有异常时,需要进一步测量CAN线是否有对正极和负极的短路以及互短的现象。
