原因分析：

    1、线路故障

    2、模块故障

    3、加装设备干扰

维修过程：

    1、车辆到店时是正常的，用VDS读取故障码：左右前门控、自适应巡航、发动机等等都有历史通讯故障，有很多模块更新，把所有模块更新，并拆除加装的GPS定位器，试车70公里故障未出现。

    2、把车辆交给客户观察使用，客户离店后几分钟，来电说故障又出现了。技师到现场后，用VDS扫描，网关报舒适网2故障，舒适网2所有模块扫描不到（图二），且车内所有背光灯不亮，测量舒适网1电压2.8/2. 1V，舒适网2电压2. 6/2. 4V，电阻均为65Ω，电压电阻正常。根据两个故障出现的现象，判断为某个带背光灯模块故障导致的。

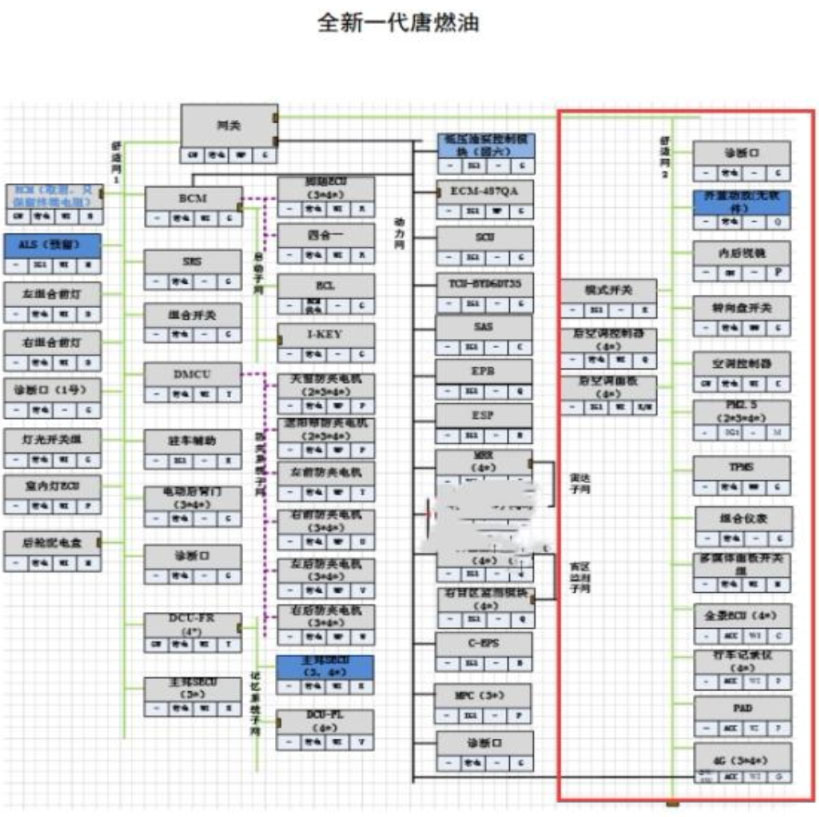

    3、查看拓扑图，从简单到复杂的流程，逐个断开开关组、转向盘开关组，PAD，当断开后空调面板后，舒适网2除后空调面板外的所有模块都能扫描到了（图三）。把后空调模块倒换到试驾车上，故障重现，更换后故障排除。





维修小结：根据故障现象，借助拓扑图、电路图快速的找到故障点。
