原因分析：

    1、行车记录仪故障

    2、PAD故障

    3、线路故障

    4. USB模块故障

    5、以太网故障

    6、外部干扰等

维修过程：

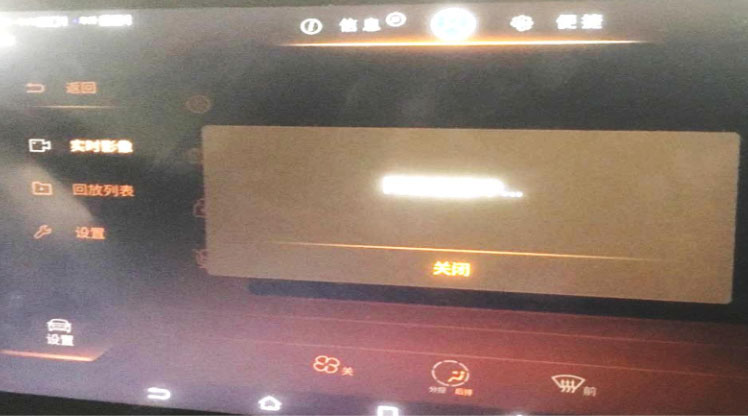

    1、查看PAD上的行车记录图像确认故障，点击实用工具一故障上报一重启多媒体故障依然存在，再进行PAD重置故障依旧；

    2、用VDS诊断仪查看在行车记录仪里面报故障：B29E000行车记录仪以太网LINK失败，U023F87与多媒体以太网通讯故障，后者无法删除；

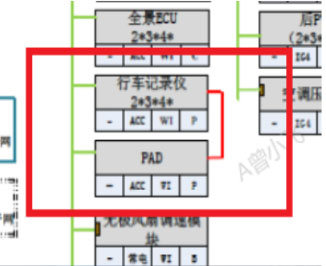

    3、查看PAD右上角以太网图标丢失，VDS系统无升级联想网盘也无行车记录仪升级程序；查看网络图以太网（行车记录仪一多媒体），根据经验先排查有无外件千扰，发现USB插口上连接一条充电线到车载净化器，拔掉接线并重新上电，PAD右上角显示出以太网图标，进入行车记录仪画面可以显示图像，再次插上连接线并重新上电以太网图标丢失，无法查看行车记录仪图像。分析车载净化器供电干扰到USB模块导致以太网出现故障并影响到以太网相关部件正常工作。











维修小结：此类故障建议优先检查是否有外部件干扰情况，排除时应注意每个细节，忽略小细节维修就很麻烦。
