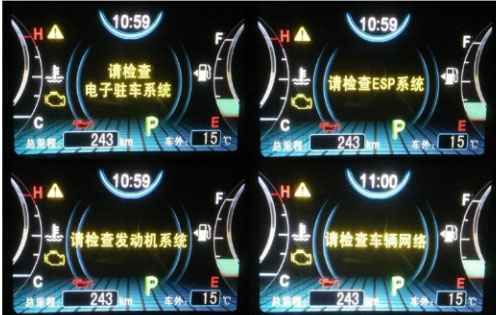

故障现象: 一辆比亚迪宋车型车辆行驶中组合仪表报多个故障(图1),熄火后车辆无法上电。
原因分析:
1、车辆CAN网络故障;
2、仪表故障;
3、舒适网中模块故障。
排除方法:

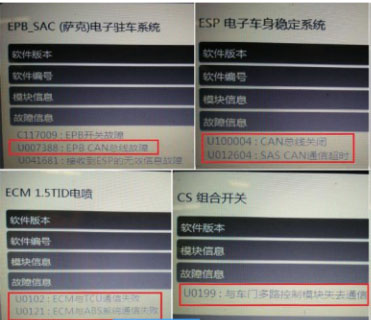

1、用VDS1000扫描发现舒适网无法通讯、启动网无法通讯,动力网可以进入,但各模块均有故障码如图2,怀疑网关故障,检查网关电源正常,更换网管故障依然存在;

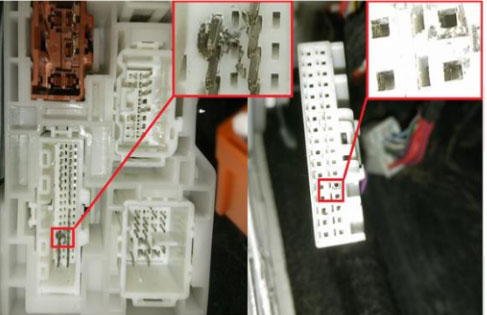

2、测量诊断口3和11针脚阻值为0,怀疑CAN网络短路,咨询客户后,在故障之进行了贴膜,怀疑插接件进水导致线路短路,检杳发现仪表仪表配电盒及仪表线束与地板线束对接插接件均有水珠(图3),用吹风机处理后故障排除。
维修小结:
当车辆组合仪表同时报多个故障时,多为CAN网络出现通讯故障引起。新车期出现该类故障大多与配电盒、模块、线束插头进水有关,了解车辆是否贴膜、涉水、洗车翎言息,对快速查明故障原因有很大帮助。
